As figuras acima mostram um circuito eletrônico com transistor NPN polarizado e, ao lado, o gráfico da reta de carga da correspondente polarização. Com base nos dados apresentados nas figuras, o valor do ganho BETA do transistor é

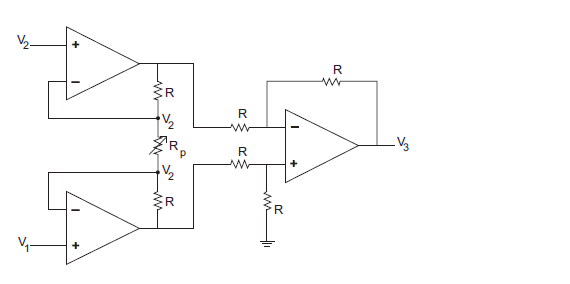

O circuito da figura consiste num amplificador para instrumentação, que utiliza amplificadores operacionais considerados ideais. A expressão correta para a tensão de saída V3 em função de R, Rp, V1 e V2 é





A figura ilustra um circuito resistivo de corrente contínua. Considerando que os valores dos resistores encontram-se em ohms, a corrente I1, em ampères, que atravessa o resistor de 4 ohms é
O elemento indicado no diagrama por 1 tem a função de proteger a instalação contra sobretensões de alta freqüência provenientes da rede da concessionária.
A corrente elétrica que flui entre os pontos X e Y é igual a 0,5 A.
Se nesse circuito a freqüência da fonte é igual a 60 Hz, o valor da indutância do indutor é superior a 2,5 mH.
Comparando as duas configurações, a dissipação de potência no transistor é maior no circuito I.
A impedância equivalente entre os terminais x e y da fonte é puramente resistiva.
A chave I pode ser utilizada na posição fechada durante a partida do motor para evitar que correntes transitórias elevadas passem pelo amperímetro, podendo danificá-lo durante este curto período de tempo.
Suponha que o motor acione uma carga mecânica em seu eixo que pode ter velocidade ajustada para valores para mais ou para menos, mesmo mantida a tensão de alimentação na armadura constante. Nessa situação, é correto afirmar que a corrente pelo amperímetro diminui, caso a velocidade do motor seja aumentada.
Nas subestações de sistemas de transmissão de energia elétrica, existem equipamentos elétricos com a função de seccionar e manobrar circuitos.
Após a partida, sem que fosse pressionado qualquer botão, ou alterada qualquer parte nos circuitos, o motor diminui sua velocidade e pára. Considerando que a rede elétrica não apresentou problema e que o motor estava girando a vazio, é correto afirmar, nesse caso, que um dos fusíveis do circuito de força queimou.
Vt é a tensão de limiar do diodo, que possui valor de aproximadamente 0,6 V .
O motor síncrono é também conhecido como motor em gaiola, em razão da estrutura dos enrolamentos do seu rotor se assemelhar a uma gaiola de esquilo.
O empacotamento de circuitos integrados pode ser classificado em duas categorias: montagem throughhole e montagem de superfície (surface mounting).
A corrente num resistor de 30Ω, conectado entre os pontos a e b de um circuito elétrico, é 2 A. Alterando-se esse resistor para 5Ω, a nova corrente é 4 A. O equivalente de Thévenin entre os pontos a e b é representado por uma fonte de tensão em série com um resistor cujos valores, respectivamente, são
100 V ; 20Ω
150 V ; 30Ω
180 V ; 35Ω
200 V ; 40Ω
250 V ; 50Ω
Sobre os elétrons secundários é ERRADO afirmar que
são de baixa energia (<50eV).
são iguais aos elétrons Retroespalhados.
formarão imagens com alta resolução (3-5 nm).
nos microscópios eletrônicos comerciais somente os elétrons secundários produzidos próximos à superfície podem ser detectados.
A metodologia de planejamento fatorial é utilizada quando algumas combinações dos níveis dos fatores de controle são realizadas.
No circuito II, o transistor encontra0se desligado, porque a tensão Va somada com a Vs resulta em tensão nula.

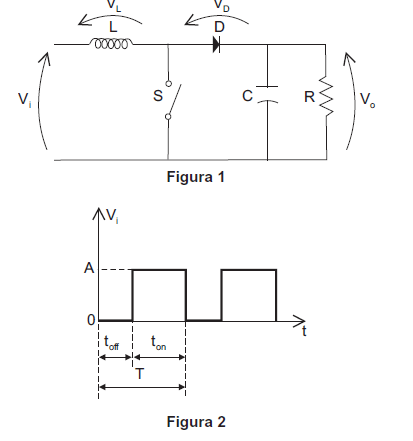

O circuito da Figura 1 é um conversor CC-CC denominado Boost, alimentado por uma tensão Vi em volts, cuja forma de onda é apresentada na Figura 2. Considerando o seu funcionamento em regime permanente, é correto afirmar que
