Questões de Concurso sobre Eletrônica de Potência

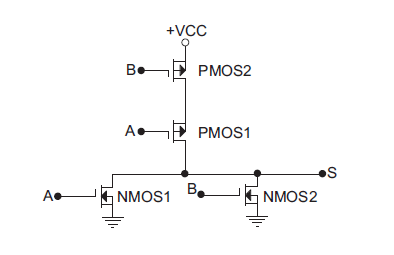

Na porta lógica apresentada na figura acima, quando A = 1 e B = 0, os transistores PMOS1, PMOS2, NMOS1 e NMOS2, respectivamente, estarão

O sinal de tensão v recebido em um sistema de comunicações pode ser modelado por uma variável aleatória cuja função densidade de probabilidade é mostrada na figura acima. Com base nos dados da figura, a probabilidade de a tensão do sinal recebido estar compreendida entre 3 e 4 volts é

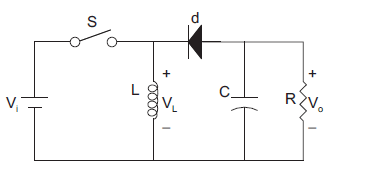

O acionamento da chave S, mostrada na figura acima, é executado de modo a se obter uma modulação por largura de pulso, com duty-cycle igual a D. Nestas condições, este circuito corresponde a um conversor CC-CC denominado Buck-Boost. Considerando o funcionamento do circuito em regime permanente, é correto afirmar que

Para aplicar o método das malhas na resolução das equações de circuitos elétricos, além da definição de uma malha de referência, é necessário converter as fontes de corrente controlada, caso existam no circuito, em fontes de corrente independentes.

O transistor utilizado nos dois circuitos são do tipo transistor de efeito de campo de junção JFET (junction field effect transistor).

O circuito equivalente de Norton do circuito mostrado é composto por uma fonte de corrente constante de 15 A e um resistor, em série com essa fonte, com resistência de 10

A potência do transmissor da ET é superior a 50 W.

Os níveis de tensão nominal em baixa tensão padronizados no Brasil incluem 250 V e 100 V.
