Questões de Concurso sobre Eletrônica de Potência

Em uma mesma usina funcionando em regime permanente, a freqüência elétrica de um gerador de pólos salientes e a de um gerador de pólos lisos, sincronizados, são iguais.

Is é a corrente de saturação reversa.

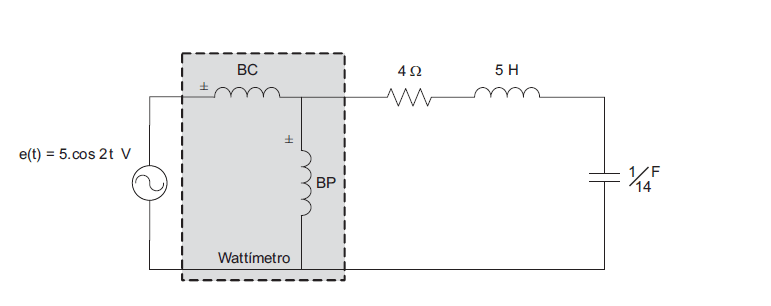

Um wattímetro está conectado ao circuito elétrico ilustrado na figura, onde BC indica a bobina de corrente e BP indica a bobina de potencial. A potência, em watts, indicada pelo wattímetro, é

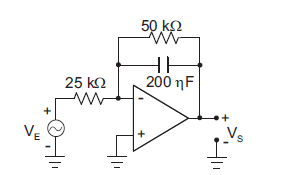

A figura acima apresenta um circuito ativo contendo um amplificador operacional, considerado ideal. A fonte de tensão V_E é senoidal. Para que o módulo da defasagem entre os sinais de entrada V_E e de saída V_S seja 135o em regime permanente, a freqüência da fonte, em rad/s, deverá ser ajustada para

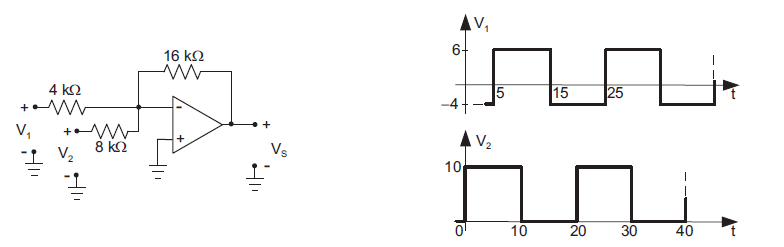

A figura acima apresenta um circuito ativo e os gráficos dos sinais periódicos V₁ e V₂. O amplificador operacional pode ser considerado ideal. No intervalo de tempo correspondente a um período de V₁, o nível médio do sinal V_S da saída do circuito é

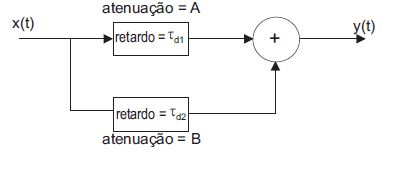

Determinado sistema consiste da união em paralelo de dois canais de comunicações ideais com diferentes atenuações e retardos no tempo, conforme figura acima. A função de transferência de tal sistema é

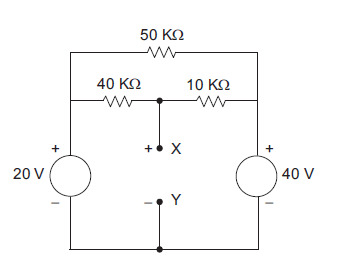

No circuito da figura acima, o equivalente NORTON entre os pontos X e Y é formado por

A corrente eficaz que circula pela fonte é igual 200 A.

Variáveis de resposta são variáveis independentes que sofrem variações quando os fatores que influenciam o experimento são alterados.

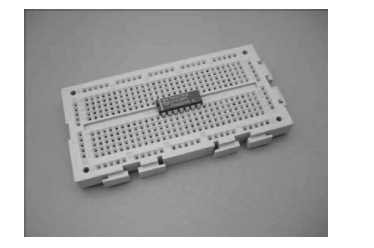

É correto afirmar que o CI inserido no protoboard mostrado na figura abaixo está em posição de curto-circuito.

O elemento indicado por D apresenta relação não-linear envolvendo a corrente i(t) e a tensão v ₀ (t).
