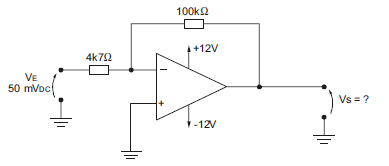

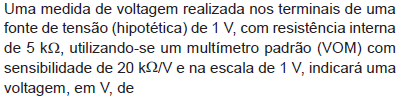

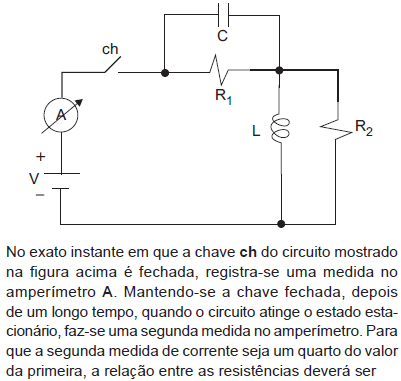

Analise o circuito a seguir.

Considerando o amplificador operacional ideal, a tensão de saída vale, aproximadamente,

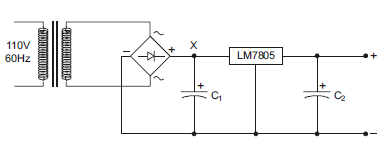

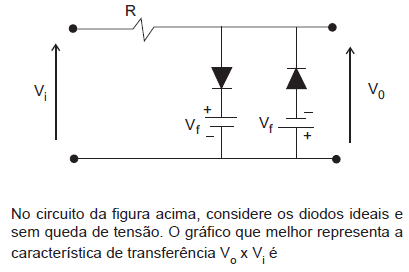

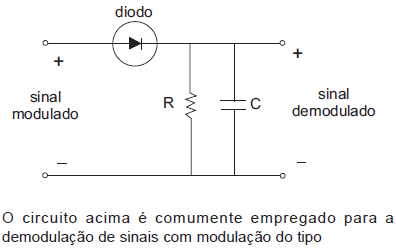

Instruções: Para responder às questões de números 48 e 49, analise o circuito eletrônico abaixo.

O dispositivo identificado por LM7805 é um circuito integrado

Em uma determinada indústria, a potência ativa é de 100 kW e seu fator de potência é de 0,8 em atraso. A alimentação é senoidal, 60 Hz e trifásica, sendo que a tensão entre fases é igual a 220 V eficazes. Nessas condições, o valor da corrente de linha, em amperes, é aproximadamente igual a

Para se obter I_N experimentalmente, com o uso de um amperímetro, a fonte deve ser mantida em funcionamento normal e a medida deve ser realizada ligando-se, entre os dois pontos de interesse, o amperímetro em série com um resistor de resistência não nula.

Considere os símbolos abaixo.

Os símbolos estão corretamente identificados em

Em um circuito série composto de um indutor de 50 mH, um capacitor de 200 nF e um resistor de 47 Ω, a ressonância ocorre aproximadamente na frequência de, em krad/s,

A corrente que atravessa uma resistência de 4,7 kΩ submetida à tensão de 24 V vale, aproximadamente,

Sobre a segurança em instalação elétrica em uma área livre, são estabelecidas três regiões delimitadas radialmente, em relação ao ponto da instalação energizado (PE), denominadas zonas de

Seja uma forma onda do tipo seno, com distorção harmônica nula, de valor de pico 180 Volts. O valor eficaz deste forma de é:

Um relé é energizado quando a tensão em sua bobina é de 12 V e a corrente de aproximadamente 40 mA. Para medir com maior precisão a resistência ôhmica da bobina, um multímetro digital deve estar com a chave seletora de fundo de escala em:

Se, por um erro, for conectada ao circuito uma carga R_L de 6 , em vez de 12, a tensão aplicada a essa carga terá um valor médio maior que 12 V e apresentará oscilação (ripple) menor que 100 mV.

A corrente que flui pela fonte de alimentação aumentará se o valor da resistência R diminuir.

II é igual a 27

As equações apresentadas a seguir podem corresponder corretamente às equações nodais do circuito.
