Questões de Concurso sobre Eletrônica de Potência

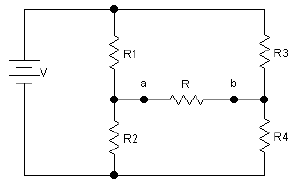

É dado o circuito abaixo, onde V= 12 Volts, R1=2,0 k, R2=3,0 k e R3=R4=4,0 k.

Aplicando –se o teorema de Thèvenin entre os pontos a e b, terminais do resistor R, teremos o circuito equivalente a uma fonte de tensão de

Quando são submetidos a deformação, a resistência dos dispositivos denominados strain gauges varia. Essa variação é, em muitos casos, usada para a construção de instrumentos para a medida de força.

Um indutor tende a não permitir uma variação instantânea da corrente que o atravessa.

Considere o circuito abaixo.

Este circuito é um controlador do tipo

No diagrama fasorial, os fasores I, II, III e IV representam, respectivamente,

Analise as seguintes proposições sobre motores:

I. No motor monofásico de fase dividida, o interruptor centrífugo é sempre ligado em paralelo com o enrolamento auxiliar. Assim, quando o rotor atinge 75% da velocidade nominal, o interruptor fecha e curto-circuita o enrolamento auxiliar.

II. O motor de campo distorcido possui anéis de cobre curto-circuitando parte do estator para provocar o movimento inicial do rotor.

III. O motor monofásico com capacitor permanente possui apenas um enrolamento, estando o capacitor de partida ligado em paralelo com ele e com a rede.

 É correto o que se afirma APENAS em

A potência dissipada pelo coletor do transistor é dada por

A fonte de alimentação E₁ vale

O diodo 1N4002 possui as especificações: V_RRM = 100V; I_Fmáx = 1A; I_FSM = 30A (para 1 ciclo).

Considere as afirmações abaixo.

I. Os diodos estão protegidos em relação à tensão reversa máxima a que eles ficarão submetidos no circuito.

II. Os diodos estão protegidos em relação à corrente direta máxima a que eles ficarão submetidos no circuito se a carga for igual ou maior que 40.

III. Os diodos estão superdimensionados em relação à corrente de surto a que eles ficarão submetidos no circuito, pois ela não pode ultrapassar 800mA.

É correto o que se afirma APENAS em

Os autotransformadores possuem um enrolamento primário e um enrolamento secundário, não havendo contato elétrico entre os dois. Além disso, a tensão no secundário é sempre maior que a tensão no primário para qualquer freqüência que excite o primário, incluindo tensões DC.

A tensão máxima que será aplicada no capacitor é de, aproximadamente,

Relacione os parâmetros híbridos do transistor emissor comum com os seus respectivos significados.

I. hoe a. ganho direto de corrente

II. hie b. admitância de saída

III. hre c. impedância de entrada

IV. hfe d. ganho reverso de tensão

Os RTDs são sensores de temperatura com comportamento muito mais não-linear que os termistores e os termopares. Esses sensores são ativos, e geram tensões sem necessidade de fontes de polarização. A tensão gerada por esses dispositivos diminui com o aumento da temperatura.

Analise as seguintes afirmações sobre retificadores.

I. Retificador é um dispositivo que permite que uma tensão ou corrente contínua (normalmente senoidal) seja retificada, sendo transformada em alternada.

II. Existem vários tipos de retificadores e métodos complexos para o projeto e para a construção de retificadores. Normalmente diodos e tiristores são empregados no circuito de um resistor.

III. Os retificadores mais simples são do tipo meia-onda e onda completa.

Assinale a alternativa que contém a(s) afirmação(ões) CORRETA(S).

Dois amplificadores ligados em cascata têm ganhos de tensão A_v1 = 12dB e A_v2 = 18dB. O ganho de tensão total vale

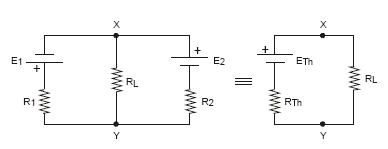

Determine o gerador equivalente de Thévenin entre os pontos X e Y.
