Questões de Concurso sobre Máquinas Síncronas

Um motor síncrono trifásico de 60 Hz possui uma tensão de terminal de 173 V (linha) e uma corrente de terminal de 120 A com fator de potência de 0,5 atrasado. A reatância síncrona da máquina é de 1,68 Ω. Supondo que a resistência de armadura seja desprezível, assinale a alternativa que apresenta o valor que mais se aproxima da tensão gerada pelo motor.

Um motor síncrono de uma indústria é empregado para acionar uma carga que demanda uma potência constante, com fator de potência indutivo. Esse motor é alimentado com tensão terminal e frequência constantes. Em determinado ponto de sua operação, ajustes são feitos no motor de modo que a corrente de campo do rotor sofra um aumento.

Considerando-se desprezíveis as perdas no motor, ocorrerá

Uma máquina síncrona de polos salientes possui 4 pares de polos e está ligada e operando em regime permanente junto de uma rede elétrica trifásica de 60,0 [Hz], como um gerador elétrico, com ângulo de carga de 15° elétricos. Nessa condição,

As máquinas CA tradicionais classificam-se em duas categoriais: síncronas e de indução. Com relação às máquinas síncronas, é correto afirmar:

A respeito da partida de motores síncronos, analise as afirmativas abaixo:

1. Motores síncronos não partem devido à rápida variação posicional do campo girante da armadura em relação ao campo do rotor, inicialmente estático, não havendo assim a produção de torque de partida efetivo.

2. Uma forma de dar partida é a presença de enrolamentos amortecedores no rotor que funcionam como uma gaiola de esquilo em um motor de indução. Desta forma, motores síncronos partem como um motor de indução e, chegando próximo da velocidade síncrona, com o estabelecimento do campo no rotor, alcançam o sincronismo, não havendo mais correntes induzidas nos enrolamentos amortecedores.

3. Uma outra forma de se impor o posicionamento relativo do campo do rotor sincronizado com o campo girante da armadura e consequentemente dar partida neste motor, é pelo uso de uma máquina motriz externa acoplada ao eixo do motor síncrono, eliminando assim a velocidade relativa do campo do rotor com o campo girante da armadura. Alcançado o sincronismo, a máquina externa pode ser desacoplada.

4. Pode-se acionar um motor síncrono para fins de partida através da alimentação da armadura do mesmo por um inversor de frequência.

Assinale a alternativa que indica todas as afirmativas corretas.

Sobre motores elétricos, é correto afirmar que

Sobre os motores elétricos, avalie as afirmações a seguir.

I. Um motor de indução trifásico tem a velocidade de rotação do eixo motor menor que a velocidade síncrona (aquela com que gira o campo magnético).

II. Um motor síncrono trifásico tem a velocidade de rotação do eixo motor variando, conforme o torque mecânico no eixo, quando em funcionamento normal.

III. Um motor de indução (bobinado) trifásico pode ter o seu torque de partida alterado pela inserção de resistências externas em série com o enrolamento do rotor.

IV. Um motor de indução monofásico não necessita de um segundo enrolamento cruzado, pois como o fluxo magnético varia com o tempo isto garante o seu funcionamento.

Está(ão) CORRETA(S) apenas a(s) assertiva(s)

Analise as afirmativas a seguir, que comparam as máquinas síncronas de armaduras estacionárias com as rotativas.

I. O fluxo disperso produzido pela armadura estacionária é menor que o produzido na rotativa.

II. O enrolamento da armadura estacionária, por ocasião de sua construção, é mais fácil que o da rotativa.

III. O isolamento elétrico da armadura estacionária é mais difícil que o da rotativa.

Está correto o que se afirma em

Em relação às máquinas síncrona e de indução, julgue os itens subsecutivos.

I Ao bloquear completamente o rotor de um motor de indução que se encontre energizado, o escorregamento percentual será igual a 100%.

II No projeto de uma máquina síncrona que irá operar em 60 Hz, quanto maior for a velocidade síncrona de operação prevista pelos projetistas, maior deverá ser o número de polos da máquina.

III Como regra fundamental para a construção de máquinas elétricas, sabe-se que a máquina síncrona deve utilizar necessariamente o rotor do tipo bobinado, enquanto a máquina de indução deve utilizar necessariamente o rotor do tipo gaiola de esquilos.

Assinale a alternativa correta.

Assinale a opção que descreve CORRETAMENTE a característica de uma máquina síncrona:

Um motor de síncrono que possui com 4 polos e opera em 50 Hz, foi importado para o Brasil para sua utilização em território nacional. A velocidade que este motor irá operar, aqui no Brasil, será:

Um motor síncrono que não possui eixo conectado a carga, utilizado principalmente para controle de tensão em linhas de transmissão e correção de fator de potência pode ser chamado de:

Os motores síncronos são denominados dessa forma por promoverem o giro do rotor em sincronismo com o campo girante estabelecido pelos enrolamentos do estator, ou seja, o rotor gira com velocidade igual à velocidade angular síncrona da máquina. Para um motor síncrono de 4 polos, que irá operar em um sistema com frequência nominal de 60 Hz, é correto afirmar que, no regime permanente, o rotor estará girando a uma velocidade angular igual a

Considerando um gerador síncrono de rotor cilíndrico, conectado a um sistema de potência infinito, funcionando em regime estável, equilibrado e sobre-excitado ao aumentar___________ sem alterar __________, o ângulo entre a tensão interna da máquina e a tensão nos terminais da mesma _________.

Em uma máquina síncrona, o enrolamento indutor, classicamente localizado no rotor, pode ser de polos salientes ou de polos lisos. As características construtivas e funcionais desses dois tipos de rotores podem ser resumidas, comparativamente, como segue:

I. O uso de polos salientes é feito normalmente em máquinas para operação em velocidades mais elevadas.

II. Com o uso de polos salientes, têm-se máquinas, em geral, de diâmetros maiores.

III. O uso de polos lisos é feito normalmente em máquinas para operação em baixas velocidades.

IV. Com o uso de polos lisos, têm-se máquinas, em geral, com diâmetros de menor dimensão.

Assinale a alternativa CORRETA.

Com relação às máquinas síncronas, é correto afirmar que

A modelagem de um processo que utiliza Grafcet pode ser dividida em cinco etapas: especificação do processo; divisão do processo em etapas; descrição da parte sequencial para o controle de etapas; desenho da parte combinacional de cada etapa e implementação do processo.

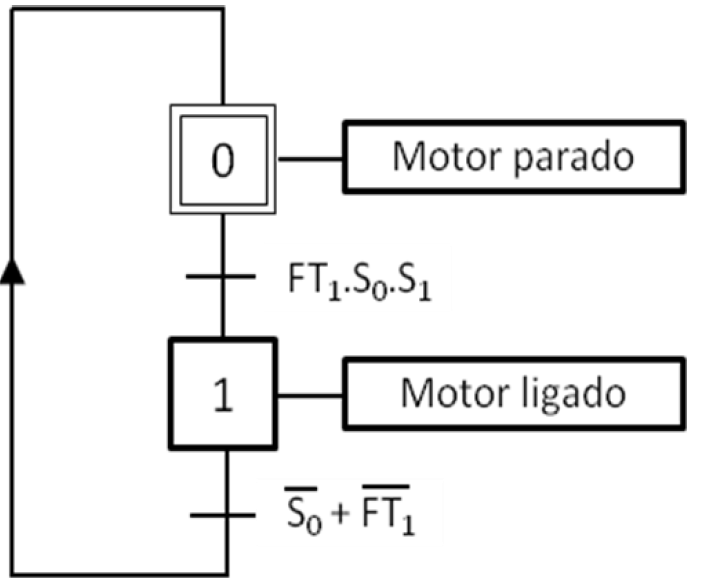

A figura a seguir apresenta o Grafcet de um procedimento.

Sobre o Grafcet e o procedimento apresentado na figura, considere as afirmações a seguir:

I. O Grafcet é uma técnica criada para a modelagem de sistemas sequenciais que serviu como base para a criação da linguagem LI (Lista de Instruções).

II. O Grafcet apresentado é para a partida com chave compensadora.

III. No Grafcet um sistema evolui por etapas, que representam um estado ou parte de um estado de um sistema.

IV. O Grafcet é um gráfico fechado e cíclico composto de etapas, transições e arcos.

Está(ão) correta(s) a(s) afirmação(ões):

Uma máquina síncrona de 8 polos opera como motor e é alimentada por uma tensão de 150 [V] / 60 Hz. A velocidade de rotação desse motor é, em rpm, igual a

O motor síncrono possui características operacionais que permitem sua utilização tanto na função clássica como motor, quando o estator absorve uma determinada potência reativa da rede de alimentação, quanto na função de compensador síncrono, com a finalidade de compensação de reativos na rede elétrica, quando o motor fornece potência reativa à rede, trabalhando com um fator de potência capacitivo.

Assinale a alternativa que apresenta CORRETAMENTE a condição para que o motor síncrono atue como compensador síncrono.
