Qual a tensão nos terminais de um gerador shunt para uma tensão gerada de 280 V, quando sua armadura possui uma corrente de 60 A e resistência de 0,5Ω ?
A
127 V
B
220 V
C
250 V
D
280 V
Sobre os tipos de motores elétricos, assinale a alternativa correta.
A
O motor CA monofásico de relutância é do tipo assíncrono.
B
O motor gaiola de esquilo é o menos robusto entre os motores CA.
C
O rendimento do motor Dahlander é maior em velocidades mais baixas.
D
A potência do motor Dahlander em velocidade menor supera a potência em velocidade maior.
E
Para se obter um motor com quatro velocidades, unem-se dois enrolamentos Dahlander.
Sobre as máquinas elétricas, é correto afirmar:
A
a máquina síncrona possui comutador.
B
a máquina de corrente contínua possui comutador.
C
a máquina síncrona, operando como motor, possui conjugado de partida.
D
a máquina de corrente contínua, operando como motor, não possui conjugado de partida.
E
a máquina de corrente contínua, operando como motor, não possui esquemas de controle de velocidade.
Uma parcela muito significativa de toda a potência gerada é proveniente de máquinas síncronas e daí a importância de conhecer seu funcionamento. Sobre a velocidade mecânica de uma máquina síncrona de 4 pólos que opera na frequência nominal de 60 Hz, assinale a alternativa correta.
A
3600 rpm
B
900 rpm
C
1200 rpm
D
1800 rpm
A máquina síncrona trifásica, operando como motor, é alimentada de que forma?
A
Tensão CC no comutador do campo e tensão trifásica CA na armadura.
B
Tensão CC nos anéis coletores do campo e tensão trifásica CA na armadura.
C
Tensão CA nos anéis coletores do campo e tensão trifásica CA na armadura.
D
Tensão CC nos anéis coletores do campo e tensão CC na armadura
E
Tensão CA no comutador do campo e tensão trifásica CA na armadura.
Assinale a alternativa que associa corretamente o tipo de motor com as suas características.
Tipos de Motor Trifásicos
(1) Motor de indução
(2) Motor síncrono
(3) Comum a ambos
Características
(@) Existe campo girante no estator.
(#) O rotor é alimentado por uma fonte CC.
($) É utilizado para velocidades estáveis sob carga variáveis.
(%) É o mais utilizado pela sua robustez, simplicidade e baixo custo.
(&) Pode encontrar-se com o circuito de armadura no estator ou no rotor.
A
1-@, 2-#, 2-$, 1-%, 2-&
B
3-@, 2-#, 3-$, 2-%, 3-&
C
3-@, 2-#, 2-$, 1-%, 2-&
D
1-@, 3-#, 3-$, 2-%, 3-&
E
2-@, 2-#, 2-$, 1-%, 2-&
Os motores de corrente alternada (AC), que também são conhecidos como motor assíncrono trifásico ou motor de indução são os motores mais utilizados, devido a uma série de vantagens, como por exemplo o baixo custo em manutenção, montagem, fabricação e simplicidade em relação aos motores de corrente contínua, e devido a distribuição de energia elétrica nas instalações serem feitas em corrente alternada. Assinale a alternativa CORRETA:
A
Motores trifásicos são encontrados facilmente dentro das indústrias, como por exemplo dentro do torno, fresa, esteiras e diversas outras máquinas.
B
fora das indústrias não encontramos um motor trifásico.
C
Para compreender sobre como os motores trifásicos de indução funcionam é desnecessário o saber sobre algumas partes do motor.
D
Os rotores não estão presentes em qualquer máquina rotativa motores.
E
Nenhuma das alternativas
Um motor síncrono trifásico aciona uma carga e opera a 1200 rpm quando alimentado por uma fonte de tensão em 60 Hz. Após um intervalo de tempo, a frequência de alimentação da tensão é reduzida para 50 Hz, mas sua magnitude permanece inalterada, e o motor atinge a primeira condição de operação em regime permanente. Logo, em seguida, há um aumento gradual de sua carga mecânica e, após alguns segundos, o motor volta a operar definitivamente em regime permanente.
Com base nas informações e na cronologia dos eventos apresentados acima, analise as proposições.
I. Este motor possui três pares de polos e quando a frequência passa de 60 Hz para 50 Hz, a velocidade angular do motor fica em aproximadamente 100 rad/s.
II. A velocidade angular deste motor é de aproximadamente 50 rad/s na condição final de todo processo descrito, pois o motor possui seis polos.
III. Ao atingir a primeira condição operativa, em regime permanente, pode-se afirmar que o ângulo de carga para a máquina, operando em 50 Hz, é menor que o ângulo para a mesma operando a 60 Hz.
IV. Para o ângulo de carga permanecer inalterado, durante o primeiro estágio de regime permanente, é necessário multiplicar a magnitude da tensão de campo inicial (V em 60 Hz) por 5/6.
V. Após atingir a condição final de regime permanente, pode se concluir que o ângulo de carga final é maior que o da condição operativa inicial.
Assinale a alternativa correta.
A
( ) Somente as afirmativas I, III e IV são verdadeiras.
B
( ) Somente as afirmativas I, III e V são verdadeiras.
C
( ) Somente as afirmativas I e V são verdadeiras.
D
( ) Somente as afirmativas I, IV e V são verdadeiras.
E
( ) Somente as afirmativas II, III e V são verdadeiras.
As afirmativas a seguir são relativas ao motor do tipo síncrono. Analise-as e marque (V) para as VERDADEIRAS e (F) para as FASLSAS.
( ) Dependendo da carga mecânica imposta ao eixo do rotor, o motor síncrono perde a capacidade de “susceptibilidade de caça ao sincronismo” e fica incapaz de manter a velocidade constante inicial.
( ) O ângulo de torque aumenta se a carga aumenta.
( ) O motor síncrono pode operar como carga capacitiva ou indutiva ao variarmos o valor da corrente de excitatriz.
Marque a opção apresenta a sequência CORRETA.
A
F – V – F.
B
V – V – V.
C
F – V – V.
D
F – F – F.
E
F – F – V.
Sabe-se que a velocidade do campo magnético girante de uma máquina síncrona é de 1.800 rpm e que ela se encontra na Argentina onde a frequência de operação da rede é de 83% da brasileira. Quantos polos possui esse motor?
A
4.
B
9.
C
18.
D
12.
E
10.
Sobre os tipos e os aspectos construtivos dos geradores síncronos, assinale a alternativa correta.
A
Os estatores dos geradores síncronos são normalmente feitos de bobinas de estator pré-moldadas em um enrolamento de camada dupla. O enrolamento em si é distribuído e encurtado, de modo a reduzir o conteúdo das harmônicas presentes nas tensões e correntes de saída.
B
No rotor de polos lisos, o polo magnético se sobressai radialmente ao rotor e, no rotor de polos salientes, os enrolamentos dos polos magnéticos são encaixados e nivelados com a superfície do rotor.
C
Como o rotor está sujeito a campos magnéticos variáveis, ele é constituído por lâminas grossas para reduzir as perdas por correntes parasitas.
D
Em um gerador síncrono, o campo magnético é produzido no estator.
E
Há apenas uma maneira de se fornecer potência CC para os enrolamentos de campo do rotor.
Preencha a lacuna e assinale a alternativa correta.
Uma vantagem dos __________ é que eles funcionam com um fator de potência unitário. Variando-se a intensidade do campo CC, o fator de potência total deles pode ser ajustado ao longo de uma faixa. Se um sistema elétrico estiver funcionando com um fator de potência indutivo, e eles forem ligados nessa linha e ajustados para operar com fator de potência capacitivo, estes podem aumentar o fator de potência do sistema.
A
motores e geradores monofásicos
B
motores e geradoremotores e geradores de corrente contínuas assíncronos
C
motores e geradores de corrente contínua
D
motores e geradores síncronos
E
motores e geradores comutadores

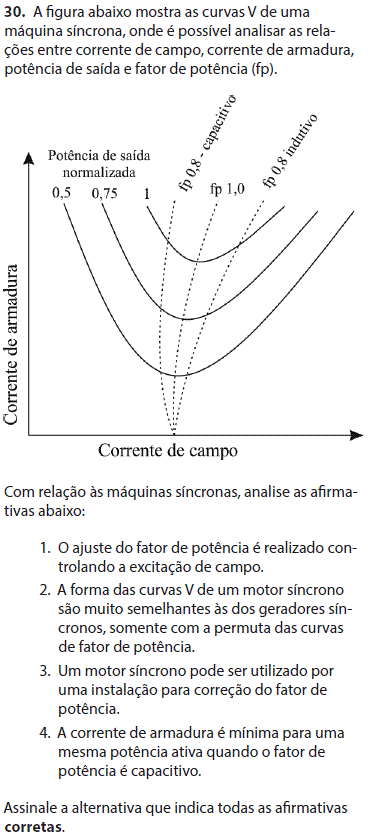

A
São corretas apenas as afirmativas 1 e 2.
B
São corretas apenas as afirmativas 3 e 4.
C
São corretas apenas as afirmativas 1, 2 e 3.
D
São corretas apenas as afirmativas 1, 3 e 4.
E
São corretas as afirmativas 1, 2, 3 e 4.

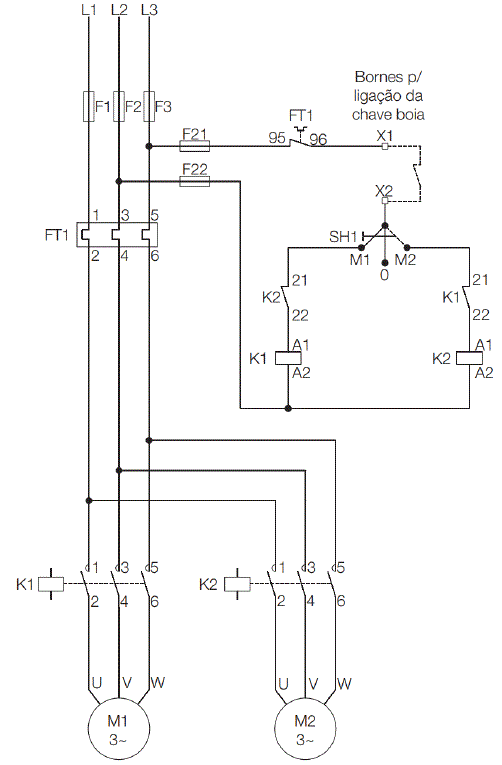

Considere o diagrama elétrico a seguir, utilizado para ligar duas motobombas de mesma potência, mas não simultaneamente.
Tomando por base o diagrama apresentado, numere a coluna da direita de acordo com a da esquerda.
1. K1
2. FT1
3. F1
4. SH1
( ) Relé de sobrecarga, interrompe a corrente da bobina do contator abrindo os contatos 95 e 96.
( ) Contator que aciona o motor M1.
( ) Chave comutadora que seleciona qual das motobombas será acionada.
( ) Fusível de proteção.
Assinale a sequência correta.
A
2, 1, 4, 3
B
1, 3, 4, 2
C
3, 1, 2, 4
D
1, 4, 3, 2
Com certa frequência se requer que dois ou mais geradores síncronos operem conjuntamente para alimentar uma carga que exceda a saída nominal de um dos geradores. Este caso é geralmente o que acontece nas redes de energia elétrica de uma região ou país. A carga pode variar muito e a operação dos geradores em paralelo é necessária para produzir a quantidade de energia requerida pelas cargas. Para se colocar uma máquina síncrona em paralelo com um sistema de potência (barramento infinito), deve-se, dentre outras, a seguinte condição necessária:
A
A tensão gerada por fase (ou de linha) na máquina síncrona a ser sincronizada deve ser rigorosamente diferente à do sistema de potência.
B
A máquina síncrona não deve ter a mesma sequência de fases do sistema.
C
A frequência da tensão gerada pela máquina síncrona deve ser igual à do sistema de potência.
D
A tensão do sistema de potência deve ser maior da tensão gerada por fase.
Um motor síncrono operando com 50% da sua carga nominal, tem o valor da corrente de campo elevado. Analise as afirmativas a seguir sobre o que pode acontecer após a elevação da corrente de campo:
I. O ângulo de carga diminui.
II. A corrente de armadura cai se a máquina inicialmente estiver sobrexcitada.
III. A corrente de armadura aumenta se a máquina inicialmente estiver subexcitada.
Assinale a opção CORRETA:
A
A afirmação II está correta.
B
As afirmações I e III estão corretas.
C
As afirmações I, II e III estão corretas.
D
A afirmação I está correta.
E
A afirmação III está correta.
Em relação às máquinas síncronas, é correto afirmar que
A
a reação da armadura é criada pela circulação da corrente pelos enrolamentos da armadura.
B
os enrolamentos de excitação, alimentados com corrente alternada, estão localizados no estator e os enrolamentos da armadura, alimentados com CC, no rotor.
C
essas máquinas, denominadas de polos salientes, são utilizadas para operação em altas velocidades e altas potências.
D
essas máquinas não podem operar sem carga, ou seja, a vazio, independentemente do tipo de excitação.
Um motor síncrono de 100 kVA de potência nominal, consumindo 80 kW de potência ativa da rede elétrica, pode fornecer à fonte que o alimenta, simultaneamente e sem sobrecarga, a potência reativa máxima de:
A
100 kVAr.
B
90 kVAr.
C
80 kVAr.
D
70 kVAr.
E
60 kVAr.
A preocupação com aspectos ambientais e o aumento no uso de fontes de energia renováveis tem contribuído para que as grandes montadoras desenvolvam automóveis elétricos de alto desempenho. Dentre as principais vantagens desses veículos, uma delas é a possibilidade de substituição dos sistemas de transmissão por motores acoplados diretamente às rodas, acionados por sistemas de eletrônica de potência, resultando em um conjunto de elevado rendimento. Considere um veículo elétrico de pequeno porte equipado com motores trifásicos síncronos de ímãs permanentes de 12 polos acoplados diretamente às rodas dianteiras. O perímetro médio dos pneus dianteiros é de 300 cm, e despreza-se escorregamento do pneu no contato com o solo. Nessas condições, calcule a frequência da alimentação trifásica dos motores das rodas para que o veículo se desloque a uma velocidade de 180 km/h e assinale a alternativa correta.
A
60 Hz.
B
50 Hz.
C
80 Hz.
D
100 Hz.
E
200 Hz.
Em relação a máquinas síncronas, é correto afirmar que
A
os motores síncronos utilizam o campo magnético girante para gerar o movimento de rotação ao se utilizar do curto-circuito do enrolamento do rotor.
B
uma máquina síncrona pode ser usada para se corrigir fator de potência.
C
um motor síncrono possui um alto torque de partida.
D
um motor síncrono não opera com um escorregamento de 0%.
E
uma máquina síncrona funciona como um motor subexcitado, quando consome potência ativa e fornece potência reativa.
