Questões de Concurso sobre Modulação de pulsos e Modulação em frequência e em ângulo

Em sistemas de comunicação analógicos sujeitos predominantemente a ruído aditivo, a modulação em frequência (FM) tem, em condições normais de operação, menor sensibilidade ao ruído que a modulação em amplitude (AM) convencional, uma vez que a informação é codificada em variações da frequência instantânea da portadora, e não na sua amplitude.

Em sistemas elétricos e eletrônicos, sinais periódicos podem ser representados por diferentes formas de onda, como senoidal, quadrada e triangular.

Considerando um sinal periódico em uma dada frequência, é correto afirmar que

Nobreaks que utilizam inversores com modulação do tipo PWM (pulse width modulation) usam filtros passivos para conexão à carga.

Um técnico observa uma onda quadrada em um osciloscópio. A escala vertical está definida para 5 V/div e a escala horizontal para 2 ms/div. Se a onda ocupa 3 divisões de altura (do zero ao topo) e 5 divisões de largura para um ciclo completo, quais são a tensão de pico e a frequência do sinal?

Um inversor monofásico controlado por modulação por largura de pulso senoidal (SPWM) permite controle da tensão eficaz da componente fundamental da saída. Qual parâmetro controla diretamente a amplitude da tensão fundamental?

Em um AOP com slew rate de 0,5 V/μs alimentado com sinal senoidal de 10 V pico, a frequência máxima sem distorção será de aproximadamente

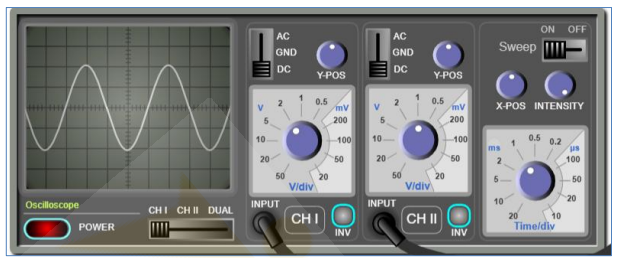

A Figura 1 abaixo representa um osciloscópio, no qual é possível observar que o sinal de entrada é caracterizado por:

Figura 1

Considerando um número complexo na forma z = x + jy, em que x corresponde à parte real, y, à parte imaginária e j = √−1, assinale a opção correta.

Os equipamentos utilizados em fisioterapia e terapias clínicas são projetados para auxiliar em processos de reabilitação e tratamento, empregando tecnologias que demandam precisão elétrica. Para o engenheiro eletricista, é crucial entender os sistemas que garantem o funcionamento seguro e eficiente desses dispositivos, especialmente no controle de parâmetros elétricos. Um aspecto técnico fundamental é a modulação de correntes elétricas em equipamentos terapêuticos para assegurar sua eficácia e segurança. Acerca da modulação de correntes elétricas em equipamentos de fisioterapia, marque V para as afirmativas verdadeiras e F para as falsas.

(__)Os equipamentos de eletroterapia, como TENS, utilizam correntes pulsadas de baixa frequência, controladas por circuitos moduladores, para estimular nervos e aliviar a dor.

(__)Os dispositivos de ultrassom terapêutico geram correntes elétricas de alta frequência diretamente aplicadas aos tecidos, promovendo aquecimento localizado sem necessidade de transdutores piezoelétricos.

(__)A estimulação elétrica neuromuscular (NMES) utiliza corrente contínua polarizada, sem modulação de frequência ou largura de pulso, sendo indicada apenas para músculos parcialmente denervados.

(__)Os circuitos de controle em equipamentos de laserterapia de baixa intensidade mantêm a corrente estabilizada sobre o diodo emissor, garantindo potência óptica constante e dose de energia precisa.

Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:

Na demodulação de sinais FM, o detector de inclinação transforma o sinal FM em um sinal AM.

Julgue os itens subsequentes, no que diz respeito aos princípios de comunicações e comutações analógicas e digitais, bem como a microcomputadores.

Em sistemas de comunicação analógica, a modulação em frequência (FM) requer, em geral, uma largura de banda maior que a modulação em amplitude (AM), devido à variação contínua da frequência da portadora em resposta às oscilações do sinal de informação.

Considerando uma onda senoidal com frequência f = 60Hz, determine o intervalo de tempo necessário para que essa onda sofra uma variação de fase de 45^∘ e assinale a opção correta.

A oximetria de pulso é um método não invasivo amplamente utilizado para monitorar a saturação de oxigênio no sangue (SpO₂), sendo fundamental em ambientes hospitalares e no atendimento de emergências. Acerca do assunto, marque V para as afirmativas verdadeiras e F para as falsas.

(__)O oxímetro de pulso utiliza luz infravermelha e vermelha para estimar a saturação de oxigênio no sangue, baseando-se na absorção diferencial da luz pela hemoglobina oxigenada e desoxigenada.

(__)A oximetria de pulso pode fornecer medições precisas independentemente da perfusão periférica do paciente, pois sua tecnologia não é influenciada por variações na circulação sanguínea.

(__)O valor normal de saturação de oxigênio em indivíduos saudáveis está geralmente acima de 95%, podendo ser reduzido em condições como doença pulmonar obstrutiva crônica (DPOC).

(__)O oxímetro de pulso mede diretamente a pressão arterial sistólica e diastólica do paciente, sendo um substituto eficaz para esfigmomanômetros convencionais.

A sequência está correta em:

O engenheiro eletricista responsável pelo desenvolvimento de um sistema de aquisição de sinais biológicos em uma UTI neonatal foi chamado para revisar anomalias detectadas na morfologia do ECG de pacientes em repouso. Os registros apresentavam deformações inconsistentes na onda T e ausência periódica da onda P, embora o paciente não apresentasse condições patológicas relacionadas. Após análise, o engenheiro observou que os problemas se intensificavam quando os sinais eram adquiridos em ambientes com bombas peristálticas e monitores multiparâmetros conectados à mesma rede elétrica. Considerando os fundamentos da eletrocardiografia e os desafios técnicos do processamento de sinais biológicos, analise as afirmativas a seguir:

I.Artefatos eletromagnéticos oriundos de equipamentos médicos próximos podem induzir sinais espúrios ao traçado eletrocardiográfico, sobretudo se o sistema de aterramento e blindagem do circuito de aquisição for inadequado.

II.A ausência intermitente da onda P pode indicar erro no algoritmo de detecção do início do ciclo cardíaco, especialmente se o sistema usa algoritmos baseados em derivadas da curva ECG ou filtragem passiva sem correlação entre canais.

III.As alterações na onda T, quando associadas à operação de equipamentos em rede elétrica comum, são evidência de que a faixa de frequência de rejeição do filtro notch implementado pode estar inadequadamente centrada ou insuficientemente estreita.

Está correto o que se afirma em:

Na modulação FSK, quando a informação estiver no nível lógico 1, será transmitida a frequência cossenoidal da portadora; quando estiver no nível lógico 0, será transmitido um sinal de amplitude zero.

A frequência do sinal de controle vale:

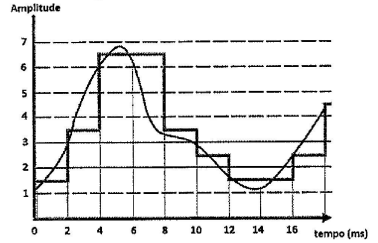

Examine a figura abaixo.

A figura acima ilustra a versão amostrada de um sinal analógico ao qual é aplicada medulação por codificação de pulso (PCM). Utiliza-se um quantizador uniforme de 3 bits e codificação binária natural, ou seja, em que os códigos empregados seguem a contagem binária natural de 000 até 111 à medida que a amplitude do sinal cresce. O sinal analógico original varia entre OV e 8V. Com base nessas informações, assinale a alternativa que apresenta o código binário resultante para o intervalo de tempo ilustrado acima.

O PWM é uma modulação amplamente utilizada em diversas aplicações, como controle de velocidade de motores e servomotores, controle de carga de baterias em sistema solares, entre outras.

Sobre o PWM, assinale a afirmativa correta.

No PWM (pulse width modulation), a saída é projetada para fornecer pulsos com largura de tempo em estado alto ajustável por meio de software, o que permite controlar a intensidade média do sinal PWM. Ao se ajustar o ciclo de trabalho, é possível variar a quantidade de energia entregue ao componente ou dispositivo conectado à saída PWM, oferecendo controle preciso sobre o sistema.

Na modulação de frequência (FM), a frequência da portadora varia de acordo com o sinal da mensagem; no processo de demodulação, utiliza-se um detector de envoltória como primeiro elemento da cadeia de demodulação, para recuperar o sinal modulante.
