Sobre os tipos de modulação de sinais, é correto afirmar que
A
na modulação do tipo ASK, 1 e 0 são diferenciados pela mudança de fase da onda portadora.
B
na modulação do tipo FSK, 1 e 0 são diferenciados pela mudança de fase da onda portadora.
C
na modulação do tipo ASK, 1 e 0 são diferenciados pela mudança de frequência da onda portadora.
D
na modulação do tipo PSK, 1 e 0 são diferenciados pela mudança de frequência da onda portadora.
E
na modulação do tipo PSK, 1 e 0 são diferenciados pela mudança de fase da onda portadora.
A modulação em frequência é mais suscetível a ruído do que a modulação em amplitude.
C
Certo
E
Errado
A modulação em amplitude com faixa lateral única permite a transmissão de sinais modulados com a mesma largura de banda do sinal mensagem.
C
Certo
E
Errado
Ano:
2023
Banca:
Instituto AOCP

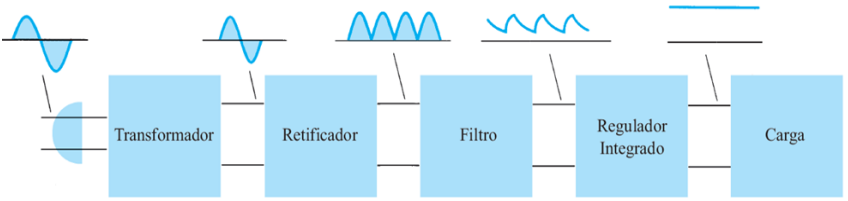

A figura a seguir ilustra o processo de retificação de um sinal senoidal:
Sobre as etapas de retificação, é correto afirmar que
A
a variação CA de uma fonte é conhecida como ondulação.
B
a PIV (Peak Inverse Voltage) que o diodo do sistema retificador de onda completa deve ser capaz de suportar e deve ser maior ou igual à tensão RMS da alimentação do retificador.
C
o processo de filtragem a capacitor consiste na adição de um capacitor em série com a carga.
D
é obrigatório o uso de um transformador no processo de retificação.
E
quanto maior o capacitor de filtro, menor será a corrente de pico nos diodos retificadores.
Considerando o A=60 V e B=20 V no sinal AM abaixo, calcule a porcentagem de modulação e assinale a alternativa correta.
A
25%
B
33%
C
50%
D
66%
Os ruídos intrínsecos ou inerentes estão presentes na maioria dos componentes eletrônicos, passivos e ativos, gerados por elementos de circuitos, tais como: resistores, diodos, transistores bipolares, transistores de efeito de campo. Em relação aos tipos de ruídos intrínseco ou inerente, analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.
( ) O ruído térmico é gerado pela agitação térmica dos elétrons em um condutor.
( ) O ruído burst é causado pelas oscilações aleatórias do movimento dos portadores de carga em um condutor.
( ) O ruído avalanche aparece quando a junção pn é operada no modo de condução reversa.
( ) O ruído shot está relacionado com as imperfeições nos materiais semicondutores e nas implantações de íons pesados.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
A
V – F – F – V.
B
V – V – F – F.
C
V – F – V – F.
D
F – V – F – V.
E
F – F – V – V.
A partir de dois métodos de conversão de sinal — método de equilíbrio de força e método de equilíbrio de movimento — são fabricados os tipos de transmissores
A
eletrônicos e analógicos
B
digitais
C
inteligentes
D
pneumáticos
E
smart
Ano:
2022
Prova:
VUNESP - PC RR - Perito Criminal - Área: Engenharia Elétrica / Engenharia Eletrônica - 2022
Uma onda portadora de 1.024 kHz é modulada em amplitude AM-DSB por um sinal de áudio com largura de Banda-base de 12 kHz. Nessas condições a largura de banda BCanal e a faixa de frequências empregadas para a transmissão desse sinal modulado em amplitude são, respectivamente:
A
BCanal = 12 kHz; Faixa: 1.024 kHz < f < 1.036 kHz.
B
BCanal = 24 kHz; Faixa: 1.012 kHz < f < 1.036 kHz.
C
BCanal = 48 kHz; Faixa: 1.000 kHz < f < 1.048 kHz.
D
BCanal = 12 kHz; Faixa: 1.018 kHz < f < 1.030 kHz.
E
BCanal = 24 kHz; Faixa: 1.024 kHz < f < 1.048 kHz.
Assinale a alternativa que correspondente à forma de modulação de sinal na qual a informação da mensagem é codificada de acordo com a amplitude de uma série de pulsos monodimensionais reais.
A
PAM
B
QAM
C
PSK
D
QPSK
E
FM
Em um dado sistema é necessária a redução de ruídos em alta frequência. Um filtro passa-baixa de primeira ordem foi projetado com frequência de corte de 50 kHz.
Qual será a atenuação do sinal na frequência de 500 kHz?
A
–3 dB
B
–10 dB
C
–20 dB
D
–40 dB
E
–100 dB
Na modulação PWM, qual o parâmetro da portadora é variado em função da informação que se deseja transmitir?
A
A amplitude do sinal modulante é alterada.
B
A frequência do sinal da portadora é alterada.
C
A fase do pulso do sinal modulante é alterada em função da portadora.
D
A largura do pulso do sinal da portadora é variado em função do sinal modulante.
Em processamento do sinal, a finalidade do Teste de White é a de
A
detectar a presença de ergodicidade geral em um modelo.
B
quantificar o quanto normal é uma distribuição.
C
quantificar o quanto uniforme é uma distribuição.
D
detectar a presença de heteroscedasticidade geral em um modelo.
E
quantificar os graus de liberdade de uma série temporal.
HART (Highway Addressable Remote Transducer) é um protocolo de comunicação bidirecional, introduzido em 1990. Utilizado em plantas industriais, no qual, controla de modo padronizado o envio e recebimento de dados digitais através de cabos analógicos. É um sistema a dois fios com taxa de comunicação de 1.200 bits/s (bps). Os dados digitais são comunicados simultaneamente com o sinal de instrumentação 4-20 mA, utilizando:
A
Modulação de Amplitude de Quadratura – QAM (Quadrature Amplitude Modulation).
B
Modulação por Chaveamento de Deslocamento de Amplitude ASK (Amplitude-Shift Keying).
C
Modulação por Chaveamento de Desvio de Fase - PSK (Phase-Shift Keying).
D
Modulação por chaveamento de deslocamento de frequência FSK (Frequency Shift Key).
E
Modulação de Dispersão de Espectro por Salto de Frequência - FHSS (Frequency Hopping Spread Spectrum).
As técnicas de processamento digital de sinais são ferramentas extremamente eficientes em desempenho se comparadas ao processo analógico, sendo muito difícil que este tipo de processamento atinja desempenho próximo daquele. Sobre projeto de filtros digitais, assinale a afirmativa INCORRETA.
A
Filtros FIR (Finite Impulse Response) são empregados em problemas de filtragem onde exigem resposta de fase linear.
B
Comparado ao filtro IIR, a ordem do filtro FIR (Finite Impulse Response) para atender às especificações desejadas é maior.
C
Em muitas aplicações, há vantagem em utilizar um filtro digital que permita simular (em sistema computacional) o funcionamento de filtros analógicos.
D
Dentre as características dos filtros FIR (Finite Impulse Response) é possível apontar que possui uma grande distorção de atraso e não apenas um atraso fixo entre entrada/ saída.

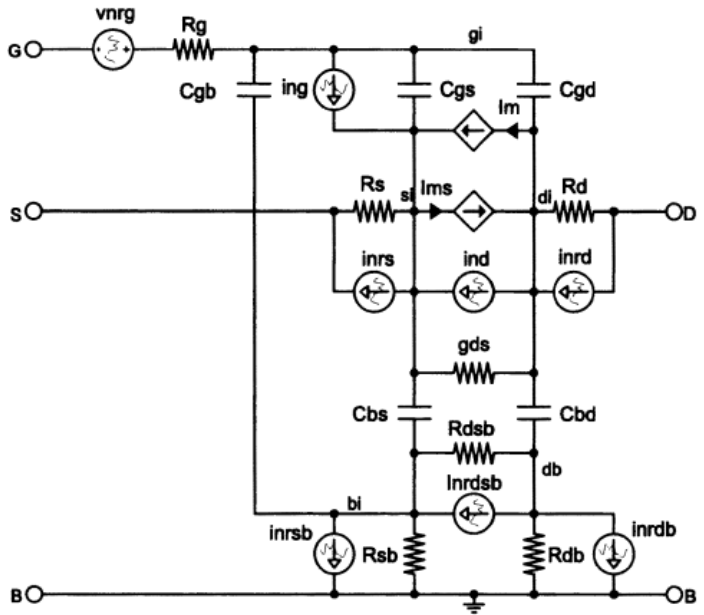

A figura apresentada mostra as diferentes fontes de ruído no transistor MOS.
Em uma frequência f, o ruído no dreno é constituído pelo ruído térmico do canal e o ruído flicker. Assinale a alternativa que apresenta a expressão clássica da sua densidade espectral de potência de ruído Sind, com α>0.
A
Sind=4kTGnch+C′ oxWeffLeffKffα
B
Sind=4kTGnch+C′ oxWeffLefffαKf
C
Sind=4kTGnchf+C′ oxWeffLefffαKf
D
Sind=4kTGnch f+C′ oxWeffLeffKffα
E
Sind=Gnchf4kTG+C′ oxWeffLefffαKf
A tecnologia PWM (Pulse Width Modulation) é usualmente utilizada em sistemas de alimentação, principalmente devido:
A
à eficiência obtida com a otimização de sua razão cíclica no transporte de energia.
B
ao tamanho reduzido, associado a altas frequências de comutação.
C
ao baixo ruído eletromagnético obtido com as etapas de filtragem inerentes ao processo de modulação.
D
à alta confiabilidade associada à não necessidade de ventilação forçada para refrigeração.
Ano:
2022
Prova:
VUNESP - PC RR - Perito Criminal - Área: Engenharia Elétrica / Engenharia Eletrônica - 2022
A técnica de modulação digital cujo sinal modulado tem o aspecto da forma de onda mostrada na figura a seguir é:
A
PSK.
B
OFDM.
C
QAM.
D
ASK.
E
FSK.
Qual o tipo de modulação é formado por uma portadora pulsada que possui suas características da amplitude alteradas em função de um sinal modulante?
A
PAM
B
PCM
C
PSK
D
PWM
Considerando que os conceitos de processamento de sinais em tempo contínuo e em tempo discreto são empregados em diversos ramos da engenharia elétrica, tais como em sistemas de controle e de comunicações, assinale a opção correta.
A
Os filtros Butterworth de tempo discreto são caracterizados por possuírem resposta ao impulso finita, além de apresentarem magnitude da resposta em frequência monotônica nas faixas de passagem e de rejeição.
B
A resposta em frequência de dois sistemas lineares invariantes no tempo conectados em cascata é igual à convolução da resposta em frequência de cada um dos sistemas individualmente.
C
O eixo imaginário da transformada de Laplace corresponde à transformada de Fourier, que, por sua vez, é representada por uma circunferência de raio unitário e centro na origem do plano complexo da transformada Z.
D
Em um sistema linear invariante no tempo com resposta ao impulso infinita, o estado atual do sinal de saída só depende dos valores atuais e passados do sinal de entrada.
E
A diferença básica entre a transformada de Fourier discreta e a transformada rápida de Fourier (fast Fourier transform) é que a primeira se aplica a sinais periódicos e aperiódicos, ao passo que a segunda só pode ser aplicada a sinais periódicos.
Assinale a alternativa correta sobre os métodos físicos de transmissão de dados em redes de comunicação industriais.
A
A rede Modbus apresenta como meios físicos padrões RS485, IEC 61158-2 e fibra óptica para atender às necessidades de imunidade a ruídos.
B
A rede Profibus PA pode ser implementada em uma interface elétrica padrão RS485 de 6 pares de fios trançados.
C
A rede Modbus TCP/IP foi desenvolvida para implementação em redes Ethernet com cabeamento a 2 fios e conectores RJ45.
D
A rede Profibus DP utiliza somente como meio físico a RS-485-IS que é intrinsecamente segura para uso em áreas perigosas.
E
A rede AS-I utiliza cabo padrão próprio com uma seção geometricamente especificada para conexões através de perfuração (conectores “vampiro”).
