Questões de Concurso sobre Projeto de Iluminação (Luminotécnica)

Qual das lâmpadas elétricas a seguir não utiliza reator no seu circuito elétrico externo ou no próprio conjunto da lâmpada?

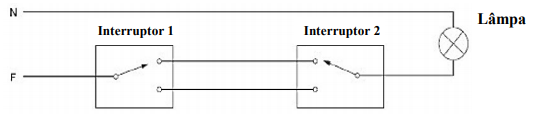

O esquema de ligação de interruptores abaixo se refere a que tipo de ligação?

Considere um esquema de ligação de uma lâmpada acionada por dois interruptores paralelos (Treeway) e um interruptor intermediário (Four-way). A planta correspondente a esse esquema está representada corretamente em qual das alternativas?

Dentre todos os benefícios da eletricidade um dos mais impactantes e que traz mais benefícios a toda a população é a possibilidade de converter energia elétrica em energia luminosa. O estudo da implementação e utilização da iluminação artificial, seja em ambientes externos ou internos é chamado de luminotécnica. Sobre o contexto analise as afirmativas:

I- Vários são os fatores que influenciam no desempenho de sistemas de iluminação, praticamente qualquer alteração no ambiente de alguma maneira pode melhorar ou comprometer o desempenho de tal sistema, desta maneira é imprescindível ao profissional que atua na área de eletricidade seja na instalação ou na área de desenvolvimento de projetos para tais sistemas entender e utilizar corretamente os parâmetros de modo a resultar no melhor desempenho possível em iluminação.

II- As grandezas são uma forma de comparação entre coisas mensuráveis, parâmetros são fixados pelas normas técnicas com a finalidade de dar as grandezas valores que tangem o melhor desempenho e ser decidido, pelo projetista, qual melhor escolha a ser feita entre equipamentos e componentes.

III- Em luminotécnica existem grandezas a serem consideradas de modo a parametrizar a tomada de decisão nos componentes que serão utilizados para iluminar os ambientes tais como lâmpadas, luminárias, refletores, interruptores e etc.

IV- A luminotécnica é tão antigo e é inclusive posterior ao uso de eletricidade para geração de iluminação pois as primeiras fontes de iluminação eram o próprio fogo de lamparinas e candeias.

Assinale a alternativa CORRETA sobre luminotécnica:

A automação predial é uma rotina determinante do sucesso de um empreendimento ou edifício moderno. Pelo seu uso, são estabelecidos sistemas capazes de prover serviços novos ou melhores aos seus usuários, por exemplo: segurança individual e patrimonial, eficiência e manejo energético, consumo otimizado e diminuição de desperdícios, conforto individual e coletivo, auxílio à manutenção da edificação, e maior flexibilidade para uso de espaços e recursos. Nesse contexto, uma das áreas mais exploradas na automação predial são novos sistemas de iluminação, utilizando módulos PoE de controle de lâmpadas LED. A respeito desses sistemas, é correto afirmar que as luminárias PoE

Utilizando seus conhecimentos a respeito de DIMMER, RELÉ DE IMPULSO e MINUTERIA, assinale a alternativa em que esses dispositivos são utilizados na instalação predial.

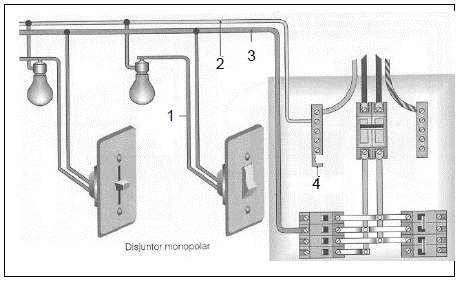

A instalação elétrica de uma edificação, deve ser dividida em circuitos terminais, com vistas a facilitar a operação e manutenção da instalação, reduzindo a interferência, quando da utilização de aparelhos e equipamentos elétricos. A figura abaixo, exemplifica a instalação de um circuito de iluminação, indicado pelos números 1, 2, 3, e 4, condutores e dispositivo, respectivamente, denominados:

O Fator de Utilização (η) da luminária, que é definido como a razão do fluxo efetivamente incidente sobre o plano de trabalho para o fluxo total emitido, e que é usado no cálculo luminotécnico pelo método dos lúmens, independe da(o):

A curva de distribuição luminosa das lâmpadas é característica oriunda somente do tipo da lâmpada, não tendo influência do tipo de luminária utilizada.

Visando à redução do consumo de energia elétrica de uma instalação, 100 lâmpadas incandescentes de 60 W, com funcionamento diário de 10 horas, foram substituídas por igual quantidade de lâmpadas fluorescentes compactas de 15 W (incluindo o consumo do reator), que passaram a funcionar diariamente por um período de 8 horas. Qual é a redução resultante, em kWh, do consumo de energia elétrica após 30 dias?

Para os cálculos de iluminação de ruas e calçadas, deve-se conhecer:

Atualmente, existe um forte apelo pelo uso de iluminação baseada em lâmpadas de LED. Com respeito às características desse tipo de lâmpada, analise as proposições a seguir.

1) A lâmpada LED dispensa o uso de dispositivos auxiliares, como reatores e ignitores. Esses dispositivos auxiliares também consomem energia no seu funcionamento. Sua fabricação também não faz uso de gases nocivos, a exemplo de vapor de mercúrio ou vapor de sódio, o que constitui benefício ambiental.

2) Uma iluminação por LED resulta em baixa emissão de calor, o que representa uma perda por efeito Joule bastante reduzida, quando comparada a outras soluções de iluminação. Esse fato significa que a energia consumida pelo LED é revertida em iluminação, não em calor, representando eficiência energética. O baixo aquecimento do local onde está instalada a iluminação LED resulta também em economia no consumo do ar-condicionado desse ambiente, quando comparado a outro tipo de iluminação.

3) A intensidade luminosa de uma lâmpada fluorescente de 40W, por exemplo, da ordem de 2700 lm, pode ser obtida com uma lâmpada LED de potência bem inferior, representando uma maior eficiência em termos de lm/W.

4) O LED é um diodo emissor de luz, que funciona obedecendo ao princípio da eletroluminescência, ou emissão de luz em resposta à passagem da corrente elétrica, diferentemente da incandescência, que é o resultado da emissão de luz por causa da temperatura.

Estão corretas, apenas:

Tipo de lâmpadas empregadas em interiores de grandes proporções, em vias públicas e áreas externas. Pela sua vida longa, e alta eficiência, têm bom emprego em galpões de grande pé direito, onde é elevado o custo de substituição de lâmpadas e reatores. Quem melhor representa essa descrição é a lâmpada do tipo:

De acordo com simbologia adotada em projetos de instalações elétricas de baixa tensão, assinale a alternativa correspondente à ligação correta do circuito de tomadas de corrente (–1–) e do circuito three-way de iluminação (–2–).

Em um projeto luminotécnico, solicita-se que, em um ambiente de 20 m², seja atingido o valor mínimo de iluminância de 100 lux. Para tal fim, dispõe-se de dois tipos de lâmpadas:

Tipo 1: 5 w e 400 lumens;

Tipo 2: 10 w e 200 lúmens.

Assinale a alternativa que apresenta a quantidade mínima de luminárias e seu tipo para que sejam atendidos, simultaneamente, os requisitos de iluminância mínima e de maior eficiência luminosa.

A medida fotométrica da intensidade de uma luz refletida em uma dada direção, no Sistema Internacional de Unidades (SI), tem como unidade

Considere um dormitório de 15 m² de área e 16 m de perímetro. De acordo com as normas técnicas, a carga mínima de iluminação e a carga mínima de tomadas de uso geral desse dormitório são, respectivamente:

A unidade de medida da Eficiência Luminosa é dada por: W/lm, ou seja, watt por lúmen.

Para melhorar os níveis de iluminação e reduzir o consumo de energia elétrica, foi proposta a substituição das lâmpadas de um setor de aulas. Os dados do sistema de iluminação existente e do sistema proposto são apresentados na Tabela a s eguir.

No sistema proposto, a iluminação utilizará a mesma quantidade de lâmpadas do sistema existente e funcionará durante o mesmo tempo: 10 horas por dia durante 30 dias por mês. Após a instalação do sistema proposto, a redução no consumo de energia mensal e a redução nos custos mensais de energia (para uma tarifa de R$ 0,54/kWh) serão, respectivamente,
