Questões de Concurso sobre Projeto de Iluminação (Luminotécnica)

Uma edificação de uso comercial possui quarenta e oito aparelhos de iluminação capazes de fornecer 2 000 [lm] individualmente. Essa edificação possui 480 [m²] de área e, segundo as normas pertinentes, deve possuir um nível de iluminamento de 500 [lux]. Nesse contexto, pode-se afirmar que o sistema de iluminação instalado

A densidade da quantidade de luz que é refletida em determinada superfície e em certa direção e distância, chama-se:

Aplicando o método dos lúmens, qual deve ser o número mínimo de luminárias instaladas num ambiente utilizado como sala de aula, com dimensões (LxPxH) 10x16x2,80m e nível de iluminamento de 600 LUX?

Para responder à questão, analise os seguintes dados:

$\bullet$ Índice de reflexão do teto, paredes e plano de trabalho, respectivamente: 70%, 50% e 10%.

$\bullet$ Altura do plano de trabalho: 0,70m.

$\bullet$ Fator de utilização: 0,52.

$\bullet$ Fator de depreciação: 0,85.

$\bullet$ Luminária TCS 029-D com duas lâmpadas fluorescentes TLD 32W com fluxo luminoso de 2.700 lm cada uma.

Na realização de um projeto elétrico, um bom projeto luminotécnico permite uma melhor execução das tarefas a serem realizadas dentro da instalação. Sobre alguns conceitos fundamentais aplicados em estudos luminotécnicos, analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) A iluminância corresponde ao fluxo luminoso incidente em uma superfície por unidade de área e é expressa em lux.

( ) O fluxo luminoso corresponde à potência de radiação emitida por uma fonte luminosa, ou seja, a quantidade de luz emitida, em todas as direções do espaço e é expresso em lm/W (lúmens por Watt).

( ) A intensidade luminosa corresponde à potência de radiação visível emitida por uma fonte de luz em uma direção específica, e é expressa em cd (candela).

( ) A eficiência luminosa corresponde à relação entre o fluxo luminoso emitido por uma fonte de luz e à área da superfície iluminada, e é expressa em lm/m² (lúmens por metro quadrado).

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

A especificação de aparelhos de iluminação deve considerar seu rendimento, em termos de [lm/W], e do impacto que podem trazer à rede em que estão conectados, isto é, das perdas que produzem no sistema de distribuição. Considerando que se pretende selecionar uma quantidade de aparelhos de iluminação que produzem fluxo luminoso de 100 000 [lm], assinale a alternativa que apresenta o melhor rendimento e o menor impacto na rede. Para tanto, considere que os fatores de utilização e de depreciação são unitários.

O bairro Jardim Formosa, do município de Nossa Senhora das Dores, está passando por readequação urbanística e há previsão de substituição da iluminação pública atual, baseada em lâmpadas de vapor de mercúrio, por lâmpadas de led. Nesse bairro, o fluxo luminoso total produzido pela iluminação pública atual é de 1 000 [klm], e o rendimento dessas lâmpadas é de 100 [lm/W]. As lâmpadas de led que substituirão o sistema produzem o mesmo fluxo luminoso, porém o rendimento é de 300 [lm/W]. Considerando que o novo sistema ficará ligado durante 8 horas por dia e durante 30 dias, a economia de energia nesse período será de

Considerando a imagem anterior, analise as afirmativas a seguir.

I. A lâmpada está apagada.

II. O circuito representa um sistema fourway.

III. O circuito representa um sistema treeway.

Está correto o que se afirma apenas em

O engenheiro do município de Tromso foi convocado pela Câmara dos Vereadores para avaliar três projetos de luminotécnica para o auditório da Câmara, que estão apresentados na tabela e devem atender aos seguintes requisitos:

1. Nível de iluminamento: 270 [lux]
2. Área da Câmara: 1 000 [m²]

Nesse contexto, atende(m) aos requisitos do município de Tromso,

Quanto ao processo de emissão de luz, dentre as opções, marque o tipo de lâmpada que é classificada como incandescente.

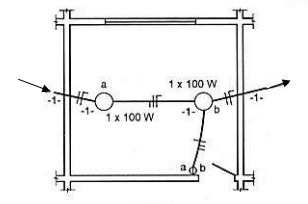

Considere a planta da instalação elétrica, mostrada na Figura 5 abaixo:

Figura 5: Planta da questão 48

A planta da instalação elétrica mostrada na Figura 5 corresponde ao esquema de:

Considerando os principais tipos de fontes luminosas e as suas características, é correto afirmar que:

1. As lâmpadas fluorescentes necessitam de reatores para o seu correto funcionamento.

2. Uma vantagem das lâmpadas de vapor de sódio é o seu alto índice de reprodução de cores.

3. A temperatura de cor da luz em nada interfere na eficiência energética das lâmpadas.

4. Os diodos emissores de luz (LED´s) podem ser conectados diretamente na rede elétrica.

Assinale a alternativa que indica todas as afirmativas corretas.

Acerca das definições e fundamentos envolvidos no cálculo luminotécnico, assinale a alternativa correta:

Em um ambiente qualquer há uma lâmpada residencial especificada como 110V/150W. Considerando que nessa localidade o custo total por kW.h R$ 0,350 e que essa lâmpada está sendo utilizada 5 horas diárias por 20 dias, o valor que será pago pelo consumo é :

O espaço ocupado pela equipe de atendimento telefônico de uma empresa de logística possui quarenta metros de comprimento, trinta metros de largura e quatro metros de pé direito. O engenheiro dessa empresa efetuou o cálculo de luminotécnica pelo método dos lúmens e selecionou três alternativas para substituição do sistema de iluminação que se encontrava instalado. Essas alternativas estão apresentadas na tabela.

Dado que a atividade requer um nível de iluminamento de 300 [lux], que o fator de utilização é 90 [%] e que o fator de depreciação é 80 [%], a(s) lâmpada(s) que pode(m) ser utilizada(s)

Na luminotécnica, a intensidade luminosa é a medida da percepção da potência emitida por uma fonte luminosa em uma dada direção. A unidade do Sistema Internacional (SI) para medida de Intensidade luminosa é

A figura abaixo apresenta duas lâmpadas, os terminais da fase e do neutro, dois interruptores paralelos e um intermediário.

Para que a lâmpada possa ser acionada por três pontos distintos, as conexões corretas são:

As lâmpadas elétricas são comumente classificadas em três grupos: incandescentes, descargas e LEDs.

Sobre os tipos de lâmpadas, assinale com V as afirmativas verdadeiras e com F as falsas.

( ) Lâmpadas incandescentes estão caindo em desuso; um dos motivos é a quantidade de calor gerado durante a iluminação e o alto consumo de energia elétrica se comparado às lâmpadas de LED, por exemplo.

( ) Lâmpadas de descarga utilizando vapor de mercúrio ou vapor de sódio possuem baixa vida útil e baixa eficiência energética se comparadas às lâmpadas incandescentes, sendo utilizadas apenas para iluminação de pequenos ambientes.

( ) A iluminação fornecida por uma lâmpada incandescente é obtida através do aquecimento de um fio, pela passagem de corrente elétrica até a incandescência.

( ) As lâmpadas de LED apresentam alta eficiência energética, porém um dos seus pontos negativos é a grande quantidade de calor gerada durante o seu período ativo.

Assinale a sequência correta.

Determine o número mínimo de lâmpadas necessárias para uma clínica pelo método dos lumens, considerando que por norma o ambiente necessita de 1000 lux. Para o projeto, será adotada uma lâmpada fluorescente modelo TLD de 1800 lm. O ambiente possui 10m de comprimento e 20m de largura. Considere o fator de utilização em função da reflexão de 0,5 e o fator de depreciação de 0,9.

A razão entre o fluxo luminoso emitido pela lâmpada e a potência consumida é definida como

Leia as afirmativas a seguir:

I. Os interruptores paralelos não são usados quando se deseja comandar uma lâmpada ou grupo de lâmpadas por pontos diferentes. Podem ser usados apenas nas escadarias e nos corredores.

II. A NR 10 (Segurança em Instalações e Serviços em Eletricidade) se aplica às fases de geração, transmissão, distribuição e consumo, incluindo as etapas de projeto, construção, montagem, operação, manutenção das instalações elétricas e quaisquer trabalhos realizados nas suas proximidades, observando-se as normas técnicas oficiais estabelecidas pelos órgãos competentes e, na ausência ou omissão destas, as normas internacionais cabíveis.

Marque a alternativa CORRETA:
