Questões de Concurso sobre Projeto de Iluminação (Luminotécnica)

Considere as seguintes grandezas da Luminotécnica: luminância, Fluxo Luminoso, Luminância, Eficiência Luminosa e Intensidade Luminosa. Quais as unidades de medida que correspondem a essas grandezas, respectivamente?

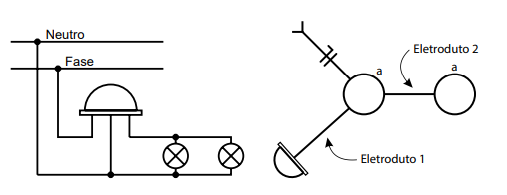

O relé fotocélula é muito utilizado para que as lâmpadas sejam ligadas somente quando o ambiente está com baixa iluminação. Considere o sistema em que o relé fotocélula controla duas lâmpadas.

A ligação do sistema é mostrada na figura abaixo, assim como o esquema unifilar.

A fiação dos eletrodutos 1 e 2 foram omitidas.

Assinale a alternativa que apresenta a fiação necessária para o correto funcionamento em cada eletroduto.

Embora as lâmpadas incandescentes estejam sendo substituídas gradativamente por modelos mais eficientes, ainda há alguns tipos muito utilizados, como, por exemplo, as lâmpadas

Uma das especificações de uma lâmpada (ou aparelho de iluminação) a ser considerada no projeto de iluminação de um ambiente é a relação entre o fluxo luminoso no final do período de manutenção e o fluxo luminoso no início da instalação (lâmpada ou aparelho novos). Essa especificação corresponde

Para se determinar o número de luminárias necessárias para iluminar uma sala com iluminância de 300 LUX foi utilizado o método dos lúmens.

-

A sala possui 30m² e os fatores de utilização e depreciação são respectivamente iguais a 0,7 e 0,8. Sabendo-se que a luminária utilizada possui 1.250 lúmens, o seu quantitativo é igual a

A potência de radiação emitida por uma fonte luminosa em todas as direções do ambiente é conhecida como

Com relação à especificação de lâmpadas e luminárias, considere as afirmações a seguir:

I - No que se refere à temperatura de uma fonte luminosa (Kelvin), a lâmpada de sódio tem a temperatura mais fria do que a lâmpada de mercúrio.

II - Candela (cd) é o fluxo luminoso irradiado na direção de determinado ponto.

III - Eficiência Luminosa é a relação entre a quantidade de lúmens (fluxo luminoso) emitido pela lâmpada e a potência dessa lâmpada.

IV - Os principais fatores que causam o desconforto visual são a falta de contraste, de brilho e o ofuscamento excessivo.

Assinale a alternativa INCORRETA:

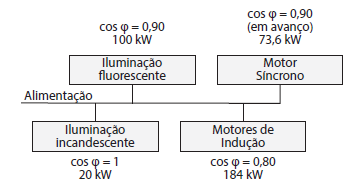

A figura abaixo mostra uma instalação elétrica com algumas informações de cargas elétricas

Analise as afirmativas abaixo em relação ao assunto.

1. A iluminação incandescente possui maior fator de potência.

2. O motor síncrono possui a maior potência aparente por ter fator de potência em avanço.

3. Os motores de indução possuem a maior potência ativa.

Assinale a alternativa que indica todas as afirmativas corretas.

Um galpão com dimensões 10 m x 14 m terá suas luminárias instaladas a 2 m de altura em relação às bancadas de trabalho. Nesse galpão, é exercida uma atividade cuja iluminância mínima é de 750 lux, de acordo com a NBR ISO/CIE 8995:2013. O teto é branco, as paredes são claras e o piso escuro. Foram instaladas 10 luminárias com 4 lâmpadas cada de 5.000 lúmens. De acordo com o método dos lúmens, o fator de utilização da luminária, admitindo-se um coeficiente de depreciação de 0,75, é igual a:

A respeito dos conceitos de luminotécnica tem-se que a unidade no sistema internacional de INTENSIDADE LUMINOSA trata-se do lúmen que é definido como um cone de 1 esferorradiano, emitido por um ponto luminoso com intensidade de 1 candela.

Na luminotécnica o Fluxo luminoso é a potência de energia luminosa de uma fonte percebida pelo olho humano ou a quantidade total de luz emitida por uma fonte luminosa. Essa quantidade tem sua grandeza expressa em ______.

Assinale a alternativa que preencha corretamente a lacuna.

A eficácia luminosa é um indicador da eficiência do processo de emissão de luz em uma dada lâmpada sob o ponto de vista do aproveitamento energético. Essa eficácia é medida em

Há uma variação de lâmpadas empregadas na iluminação em geral. As lâmpadas que não precisam de reator para o seu funcionamento são denominadas de

Uma lâmpada residencial de LED está especificada por 110V/20W. Um perito da especialidade engenharia eletrônica precisa saber:

I. a quantidade de energia elétrica consumida pela lâmpada num período de 10 horas diárias num mês de 30 dias;

II. o valor a ser pago por esse consumo, sabendo que a empresa de energia elétrica cobra a tarifa de R$1,20 por kWh mais um imposto de 10%.

Os valores indicados em (I) e em (II) são, respectivamente,

Em relação aos itens considerados para o cálculo de iluminação de ruas e calçadas, marque V para verdadeiro ou F para falso. Em seguida, assinale a alternativa com a sequência correta.

( ) Considerar sempre lâmpadas de LED.

( ) Fluxo da lâmpada em lumens.

( ) Espaçamento entre postes.

( ) A quantidades de imóveis.

Assinale a alternativa que corresponde ao tipo de lâmpada descrito abaixo.

“São constituídas de um filamento de tungstênio enrolado geralmente em forma espiralada que atinge a incandescência com a passagem de uma corrente elétrica e de um bulbo de vidro transparente, translúcido ou opaco, cheio de gás quimicamente inerte, como o nitrogênio, que evita a oxidação do filamento.”

O Dimmer é um dispositivo de comando elétrico usado para ligar/desligar lâmpadas, de forma similar a um interruptor.

Para um bom projeto de iluminação, alguns pontos são fundamentais. Qual das alternativas abaixo não é um destes pontos?

Um perito precisa verificar a instalação de um dispositivo conhecido por three way e para isso dispõe de dois interruptores paralelos, indicados nas opções de resposta. Nessas condições, o esquema que mostra a ligação correta em 127 V de um sistema three way está indicado na seguinte alternativa:

Assinale a alternativa que não apresenta uma lâmpada de descarga.
