Questões de Concurso sobre Projeto de Iluminação (Luminotécnica)

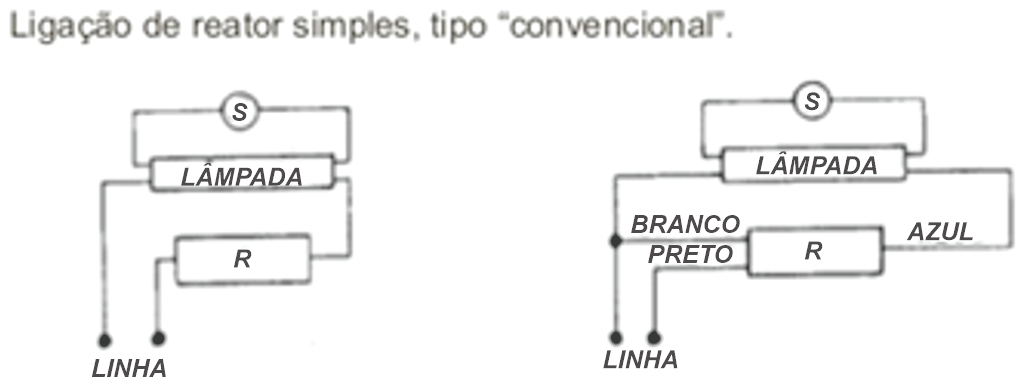

A lâmpada é um tubo preenchido por um gás inerte a baixa pressão com quatro eletrodos, dois de cada lado. O reator destina-se ao controle da corrente circulante, pois a lâmpada, após acesa, funciona como um curto-circuito. As figuras a seguir mostram ligação de reator simples convencional e ligação de lâmpada tubular tipo LED.

Fonte: CREDER, Hélio. Instalações elétricas.

Fonte:www.forlux.com.br Catálogo Forlux

Lâmpadas LED apresentam mais vantagens em comparação às convencionais, pois permitem:

Tratando-se de iluminação, sabe-se que as lâmpadas mistas devem ser utilizadas em locais que necessitam de grande intensidade de luz. Nesse contexto, assinale a alternativa que apresenta o local adequado para a utilização desse tipo de lâmpada

De acordo com a NBR ISO/CIE 8995-1 - Iluminação de ambientes de trabalho, sobre a luz natural, analisar a sentença abaixo:

A luz natural varia em nível e composição espectral com o tempo e, por essa razão, a iluminação de um ambiente interno nunca sofre variações (1ª parte). A luz natural pode criar uma modelagem e uma distribuição de luminância específica, devido ao seu fluxo quase horizontal proveniente das janelas laterais (2ª parte). A luz natural pode ser fornecida por aberturas zenitais e outros elementos de fenestração (3ª parte).

A sentença está:

São Parâmetros que devem ser levados em consideração na elaboração de projetos de iluminação em ambientes interiores, exceto:

A figura 5 demonstra o diagrama unifilar da instalação elétrica da iluminação de dois cômodos.

Figura 5 - Diagrama unifilar

Nesse caso, os tipos de interruptores que devem ser utilizados em cada um dos blocos I1, I2, I3 e I4 são, respectivamente:

Uma sala de aula possui 8m de comprimento, 6m de largura e 4m de pé-direito. A atividade a ser realizada requer iluminância de 500Iux. A relação entre o fluxo luminoso no plano de trabalho e o fluxo total emitido pelas luminárias é de 0,50. Considere a utilização de luminárias equipadas com duas lâmpadas LED tubulares. Cada lâmpada possui um fluxo luminoso nominal de 2.500 lumens. O fator de depreciação é dado pela tabela a seguir para um período de manutenção de 7.500 horas em um ambiente do tipo normal:

Visando a atender a iluminância requerida, a quantidade necessária de luminárias para essa sala de aula é de:

Quanto ao processo de emissão de luz, as lâmpadas a vapor de sódio e a vapor de mercúrio são classificadas como lâmpadas

Em um sistema de iluminação de uma empresa, foram avaliadas duas opções de luminárias, de acordo com as seguintes características:

Luminária 1:

Potência 100 W

Custo de instalação por luminária: R$ 200,00

Custo de substituição por luminária: R$ 150,00

Vida útil: 24000 horas

Luminária 2:

Potência 50 W

Custo de instalação por luminária: R$ 250,00

Custo de substituição por luminária: R$ 300,00

Vida útil: 6100 horas

Considerando que:

- São necessárias 10 luminárias para o sistema de iluminação, independente da escolha;

- O sistema de iluminação permanece ligado durante 20 horas por dia em 300 dias por ano;

- O custo da energia elétrica é de R$ 0,70 por kWh;

- A projeção para a análise dos custos do sistema de iluminação é de cinco anos completos.

De acordo com essas informações, informe se é verdadeiro (V) ou falso (F) para o que se afirma e assinale a alternativa que apresenta a sequência correta.

( ) Ao utilizar a luminária 2, os gastos com energia elétrica serão R$ 6.300,00 a menos.

( ) Considerando todos os custos envolvidos, utilizar a luminária 1 seria mais econômico que utilizar a luminária 2.

( ) Os custos de instalação e substituição da luminária 2 seria de R$ 14.500,00.

( ) Os custos de instalação e substituição da luminária 2 seria de R$ 7.000,00.

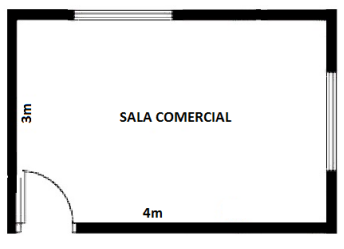

Determine o número mínimo de lâmpadas necessárias para um ambiente classe B, conforme imagem abaixo, que requer 750 lux pelo método dos lumens. Para o projeto, será adotada uma lâmpada LED de 11W que possui 810 lm, considerando que o fator de utilização em função da reflexão é de 0,76 e que o ambiente é limpo e será feita manutenção em até 2.500 horas.

A figura a seguir representa um circuito de comando utilizado em instalações elétricas em diferentes tipos de construções.

Fonte: CREDER, Hélio. Instalações elétricas

O diagrama representa um circuito de comando:

Sobre iluminação industrial e seus conceitos básicos, analisar os itens abaixo:

I. Luminância é o limite da razão do fluxo luminoso recebido pela superfície em torno de um ponto considerado para a área da superfície quando esta tende para zero. Já o fluxo luminoso é a potência de radiação emitida por uma fonte luminosa em todas as direções do espaço.

II. Intensidade luminosa é definida como o limite da relação entre o fluxo luminoso em um ângulo sólido em torno de uma direção dada e o valor desse ângulo sólido, quando esse ângulo sólido tende a zero. Já a iluminância é a relação entre a intensidade luminosa com a qual irradia, em uma direção determinada, uma superfície elementar contendo um ponto dado e a área aparente desta superfície para uma direção considerada, quando esta área tende para zero.

III. Refletância é a relação entre o fluxo luminoso refletido por uma dada superfície e o fluxo luminoso incidente sobre ela. Já a emitância é a quantidade de fluxo luminoso emitido por uma fonte superficial por unidade de área.

IV. Lâmpadas de descarga fluorescente são constituídas de um tubo de vidro revestido internamente por uma camada de substâncias fluorescentes que emitem os seguintes tipos de luz: a) tungstênio de cálcio - luz emitida: azul-escura; b) silicato de zinco - luz emitida: amarelo-verde; c) borato de cálcio - luz emitida: róseoclara.

Estão CORRETOS:

A Eficiência Luminosa é um dos parâmetros utilizados para medir proporcionalmente a conversão de energia elétrica em luz. Em outras palavras, esse conceito verifica o quanto de energia elétrica é convertida em iluminação durante o funcionamento de uma lâmpada. Na hipótese de termos: uma lâmpada incandescente de 60W, uma lâmpada fluorescente de 20W e uma lâmpada de LED de 10W, sendo que cada uma delas produz 1000 lúmens, assinale a única afirmativa correta:

Complete os espaços da frase abaixo e assinale a alternativa com a sequência correta.

Lâmpadas de LED (light emitting diodes) são _______________às lâmpadas fluorescentes compactas em relação à ________________ energética.

A relação entre o fluxo luminoso incidente numa superfície e a superfície sobre a qual este incide; ou seja, a densidade de fluxo luminoso na superfície sobre a qual este incide é definida como:

Um sistema de iluminação de potência de 3300 VA encontra-se em um local com padrão de tensão 220/127 V. A sua alimentação se dá por meio de um circuito bifásico de 22 metros de comprimento.

Considerando que a tabela acima apresenta as quedas de tensão em V/A.km e que a máxima queda permitida a esse circuito é de 3 %, a seção mínima do condutor desse circuito deve ser de

A Intensidade Luminosa é a potência de radiação visível que uma determinada fonte de luz emite numa direção especificada. Sua unidade no SI é denominada.

Para o acionamento de um conjunto de lâmpadas utilizando-se três interruptores, a serem ligados na configuração four-way, é correto o uso de dois interruptores simples de 3 polos e um interruptor duplo de 4 polos.

A respeito de alguns dos conceitos fundamentais de estudos luminotécnicos, pode-se afirmar que as unidades de medidas Lux, Candela e Lúmens, expressam, de acordo com o Sistema Internacional de Unidades (SI), respectivamente as seguintes medidas:

Essas lâmpadas são acionadas por reatores eletrônicos e podem ter, por meio de chaveamento, a temperatura de cor alterada de 2.600 para 3.600 K ou vice-versa. Com excelente reprodução de cor, são utilizadas em áreas comerciais, hotéis, exposições, edifícios históricos, teatros. Assinale a alternativa que corresponde a essa lâmpada.

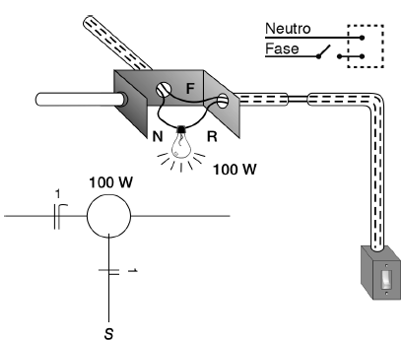

Em relação aos trechos de condutores A, B, C, D e E, assinale a alternativa que os representa correta e respectivamente.
