Questões de Concurso sobre Projeto de Iluminação (Luminotécnica)

A iluminação artificial tem como um de seus objetivos proporcionar nitidez de cores e formas, permitindo a plena visão para as atividades humanas. Tanto em lazer, quando as cores devem proporcionar descanso, como em trabalho, quando existe a necessidade de conforto e nitidez, as instalações e a seleção de lâmpadas e aparelhos que fornecem a luz artificial devem ser baseadas em projeto elétrico de iluminação adequado. Para compreender as normas e a análise e elaboração do projeto existe a necessidade de conhecimento da terminologia das grandezas e unidades utilizadas em iluminação. Das afirmativas a seguir apresentadas, a respeito de instalações de iluminação elétrica, acerca das grandezas e unidades utilizadas, assinale a alternativa verdadeira.

A partir do método dos lúmens, deseja-se projetar um sistema de iluminação para um escritório, de área 20 m × 10 m, onde trabalharão pessoas que têm idades entre 40 e 55 anos. Para a execução das atividades, não se exige velocidade e precisão e a refletância do fundo da tarefa deve ser de 30% a 70%. As luminárias escolhidas utilizam duas lâmpadas fluorescentes, cada uma com fluxo luminoso de 2.500 lm e, de acordo com as cores escolhidas para o ambiente, fator de utilização de 0,5 e fator de depreciação de 0,75

-

-

-

Com base na situação hipotética e nas tabelas precedentes, para o sistema de iluminação em tela, será necessária a instalação de, no mínimo,

Determine o número mínimo de lâmpadas necessárias pelo método dos lumens para um ambiente que realiza montagem microeletrônica. Para o projeto, será adotada uma lâmpada LED de 20W, que possui 2200 lm. O ambiente possui 10 m de comprimento e 5 m de largura e altura útil de 2,67 m. A reflexão do teto é de 70%, das paredes, 50% e piso, 10%. Considere o fator de depreciação de 0,9.

________________________________Tabela com o fator de utilização

Analise as afirmativas abaixo e assinale a alternativa correta sobre definições da área de Luminotécnica:

I. “Potência de radiação total emitida por uma fonte de luz, ou potência de energia luminosa de uma fonte percebida pelo olho humano”.

II. “Relação entre o fluxo luminoso emitido por uma lâmpada e a potência elétrica desta lâmpada”.

III. “Potência da radiação luminosa numa dada direção. É a grandeza de base do sistema internacional para iluminação, e a unidade é a candela (cd)”.

IV. “Relação entre o fluxo luminoso incidente numa superfície e a superfície sobre a qual este incide; ou seja, é a densidade de fluxo luminoso na superfície sobre a qual este incide. A unidade é o Lux”.

Relacionando as quatro definições acima com seus respectivos conceitos, assinale a alternativa correta.

Relacione as colunas com relação aos métodos de cálculos de iluminação.

Coluna 1 Método

1. Método dos lumens

2. Método ponto a ponto

3. Método das cavidades zonais

Coluna 2 Descrição

( ) Determinação do fluxo luminoso necessário para se obter um iluminamento médio desejado no plano de trabalho.

( ) Considera fatores de utilização e depreciação, visando a flexibilidade operacional e redução do tempo de manutenção.

( ) O iluminamento de uma pequena área corresponde à contribuição de todas as fontes luminosas cujo fluxo atinja a mesma.

Assinale a alternativa que indica a sequência correta, de cima para baixo

Uma lâmpada de vapor de sódio possui as seguintes especificações:

E27 – 8.712 lm – 100 W – 60 Hz – 220 V – 1,20 A – 87,1 lm/W – 2.000 K – 32.000 h

Correspondem, respectivamente, à eficiência luminosa da lâmpada e à temperatura da cor as especificações:

Em um circuito de iluminação, pode ser instalado o comando de uma lâmpada de três lugares diferentes, conhecido como Four-way. Em uma instalação preparada para o circuito four-way, a fase e o neutro chegam diretos na caixa de passagem do ponto de luz e são distribuídos para os interruptores 1, 2 e 3 para acionamento do único ponto de luz. Quais tipos de condutores devem estar disponíveis em cada interruptor para o correto funcionamento do four-way monofásico?

A unidade utilizada para determinar o Fluxo Luminoso é

Quando em escadas ou dependências cujas luzes, pela extensão ou por comodidade, deseja-se apagar ou acender de pontos diferentes deve-se utilizar o interruptor

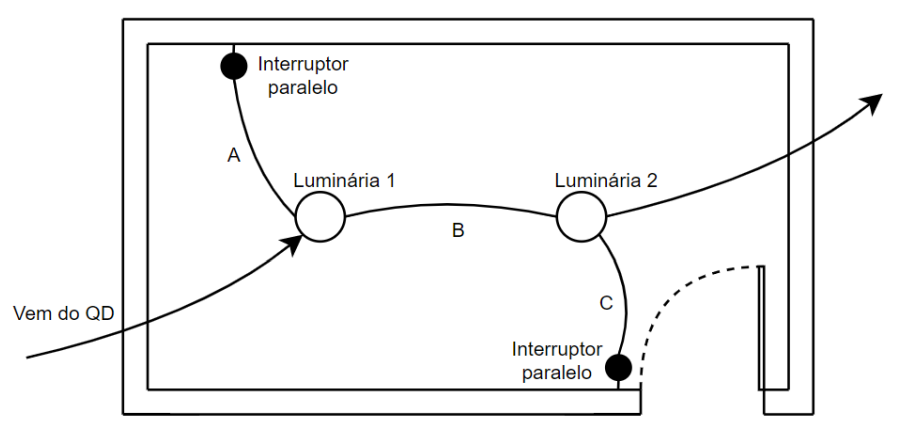

Considere o cômodo mostrado na figura abaixo. A seta que aponta na luminária 1 indica a chegada do circuito com os condutores de fase, neutro e terra. As duas luminárias precisam acender simultaneamente através dos interruptores em paralelos indicados, cuja ligação também é conhecida como “three way”. De acordo com o que consta na planta, os condutores que devem passar pelos trechos A, B e C da instalação devem ser:

A luminária da figura abaixo apresenta uma intensidade luminosa I igual a 2.700 cd, para o ângulo de 60^o.

Sabendo-se que a altura h é de 3 m, a iluminância no ponto onde o fluxo luminoso incide é de:

São tipos de lâmpadas de descarga:

O interruptor identificado por “a” possui o esquema de ligação paralela para coordenar as três luminárias.

Um ambiente com 12 metros de comprimento, 5 metros de largura e 3 metros de pé direito tem sua iluminação artificial realizada por 10 luminárias, distribuídas em 2 colunas de 5 luminárias. Cada luminária é equipada com uma lâmpada que emite 2500 lumens de fluxo luminoso e, pelas características do ambiente, o fator de depreciação (d) é igual a 0,8. Se o nível de iluminamento desejado para o ambiente é de 300 lux, o fator de utilização (h) da luminária empregada deve ser:

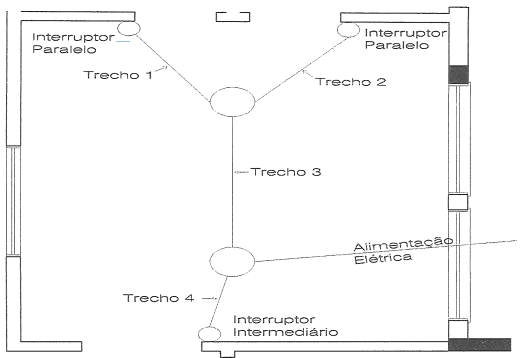

Assinale a alternativa CORRETA. Considere a instalação elétrica de uma dependência de um prédio na figura a seguir, onde se apresentam duas luminárias, dois interruptores paralelos (Three-Way) e um interruptor intermediário (Four-Way), chegando um circuito monofásico composto por uma fase, um neutro e um terra (proteção). A opção que preenche corretamente os trechos 1, 2, 3 e 4 indicados é:

A cintilação e o efeito estroboscópico podem provocar diversos efeitos fisiológicos indesejados, como por exemplo, dores de cabeça.

São formas de evitar ou diminuir o efeito estroboscópico:

1. Utilizar lâmpadas que funcionem em corrente contínua.

2. Utilizar lâmpadas em alta frequência (acima de 30 kHz).

3. Distribuição da alimentação da iluminação por diferentes fases.

4. Utilizar lâmpadas com diferentes temperaturas de cor.

Assinale a alternativa que indica todas as afirmativas corretas.

Um escritório está estudando diversos tipos de lâmpadas para selecionar aquela que seria a mais eficiente para o projeto que o escritório deverá desenvolver. A lâmpada em estudo agora é a halógena.

-

A respeito desse tipo de lâmpada, é correto afirmar que

A relação entre o fluxo luminoso que incide perpendicularmente sobre uma superfície plana, pela área dessa superfície em m² , é conhecida como

Para a previsão de carga de iluminação pelo método da carga mínima em um ambiente a ser usado como depósito, com área de 20 m², a NBR-5410 estabelece critérios para definir a potência mínima para os pontos de luz de

Considere uma instalação de uma luminária com uma lâmpada de vapor de sódio de alta pressão com reator eletromagnético.

São fatores que influenciam na corrente do sistema:

1. Fator de potência do reator

2. Luminosidade do ambiente

3. Rendimento do reator

4. Potência da lâmpada

5. Rendimento da luminária

Assinale a alternativa que indica todas as afirmativas corretas.
