Questões de Concurso sobre Projeto de Iluminação (Luminotécnica)

Considere um projeto de uma sala com pé direito de 3,5 m cujas lâmpadas ficarão no teto. O plano de trabalho está a 0,7 m do piso. Para o projeto, será adotada uma lâmpada TMS 500 40 W que tem 1000 lm. Considere a reflexão do teto de 70%, parede de 50% e piso 10%. O ambiente é limpo e será usado fator de depreciação de 0,91. Determine o número mínimo de lâmpadas necessárias para um ambiente classe C que requer 1500 lux pelo método dos lúmens.

O projeto de iluminação de interiores envolve o cálculo da iluminância média em ambientes retangulares. O método dos lumens é uma ferramenta utilizada para esse cálculo e leva em consideração diversos parâmetros de modo a se ter uma iluminação energeticamente eficiente. Dentro desse contexto, assinale a alternativa que apresenta a definição de eficiência luminosa.

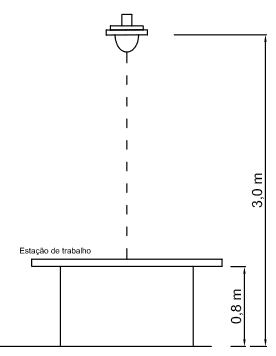

Uma luminária foi instalada em cima de uma mesa conforme a figura abaixo (Instalada verticalmente acima da estação de trabalho). A luminária possui uma intensidade luminosa I igual a 1.800 cd. Sabendo-se que o pé direito local é de 3 m e que a estação de trabalho tem 0,8 m de altura, a iluminância que incide em cima da estação de trabalho é:

Uma lanterna permanece ligada ininterruptamente durante 64h, até o descarregamento total da bateria. Considerando: V = 2 V e I = 250 mA, qual é a especificação ampère-hora?

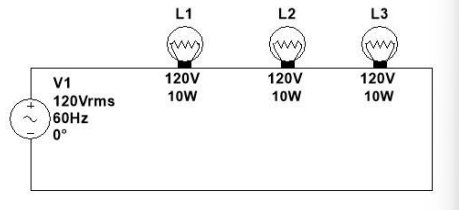

Foi solicitado a um eletricista que montasse um circuito para três lâmpadas com valores nominais de 120V e 10W cada uma. O eletricista apresentou o seguinte circuito:

Ao alimentar este sistema, foi percebido que as lâmpadas estavam com pouco brilho e não estavam emitindo a luz que foram projetadas. Qual o motivo das lâmpadas apresentarem pouca luminosidade? Qual será corrente que circulará por elas neste circuito?

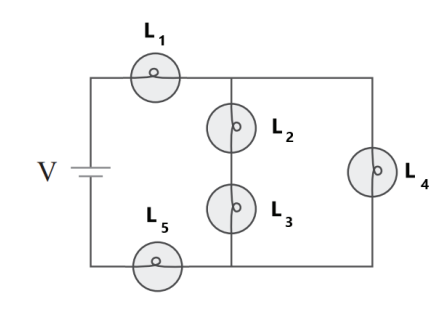

Para o circuito misto apresentado, considere que todas as lâmpadas (L1, L2, L3, L4 e L5) são iguais.

As relações entre as intensidades luminosas (IL1, IL2, IL3, IL4 e IL5) emitidas por essas lâmpadas são indicadas, corretamente, em:

A iluminância, dada em lux, pode ser definida como a relação entre a intensidade do fluxo luminoso emitido por uma superfície em determinada direção e a área dessa superfície projetada perpendicularmente sobre um plano posicionado ortogonalmente à direção do fluxo luminoso.

Quanto maior o IRC de uma lâmpada, mais natural é a cor do objeto iluminado. Esse índice é muito importante, pois trata da influência da iluminação na percepção das cores. Assinale qual das lâmpadas citadas abaixo apresenta o melhor IRC (Índice de reprodução de cor):

Analise as afirmações a seguir e indique se são Verdadeiras (V) ou Falsas (F):

( ) As lâmpadas incandescentes geralmente contêm um filamento de tungstênio em seu interior.

( ) O funcionamento de uma lâmpada fluorescente é baseado em um reator que mantém a corrente elétrica estável e a conduz por um filamento especial no interior da lâmpada. Quando esse filamento aquece, vaporiza o mercúrio, liberando raios ultravioleta que incidem nas paredes internas da lâmpada, revestidas com pó fosforescente, gerando luz.

( ) Lâmpadas de vapor de sódio consomem muita energia elétrica, tornando-as economicamente inviáveis. Foram projetadas para emitir luz amarela, que ilumina o ambiente de forma monocromática.

Agora, você pode indicar a sequência correta de cima para baixo:

Determine o número mínimo de lâmpadas necessárias para um ambiente classe c que requer 3.500 lux pelo método dos lumens, possui pé direito de 3,5 m e sabe-se que as lâmpadas ficarão no teto. Para o projeto, será adotada uma lâmpada TLD 16 W que possui 1.500 lm. Considere que a reflexão do teto é de 70%, da parede 30% e do piso 10% para definir o fator de utilização. Para o fator de depreciação, considere o ambiente limpo com manutenção a cada 7.500h.

Tabela do fator de depreciação

TMS 500 c/ RN 500 — 1 TLD 16W

Tabela do fator de utilização

Uma instituição de ensino iniciou os estudos para elaborar um projeto visando à construção de um novo laboratório de pesquisa, cuja área útil será de 48 m². Segundo as normativas técnicas, a previsão de carga mínima a ser considerada para os pontos de iluminação é de:

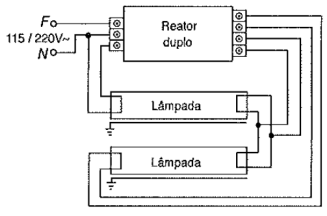

A figura abaixo mostra um esquema de ligação de uma partida para duas lâmpadas tubulares fluorescentes:

Essa partida é do tipo:

De acordo com as afirmativas abaixo, referentes às lâmpadas de LED,

I. As lâmpadas de LED tubulares não emitem radiação ultravioleta.

II. As lâmpadas de LED tubulares representam alto impacto ambiental se comparadas às lâmpadas tubulares fluorescentes.

III. As lâmpadas de LED compactas possuem vida útil menor que as lâmpadas fluorescentes.

É CORRETO apenas o que se afirma em:

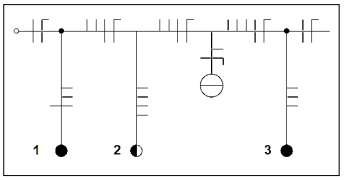

A imagem retrata o diagrama unifilar de um circuito elétrico de iluminação:

Os interruptores 1, 2 e 3 são do tipo, respectivamente:

A luminotécnica é fundamental para que os ambientes sejam devidamente iluminados para cada atividade, não só em relação ao conforto visual, mas para saúde e funcionalidade de quem utiliza estes espaços. Considerando que o profissional que desenvolve os projetos de iluminação deve dominar os conceitos e suas propriedades, analise as afirmativas a seguir.

I. Intensidade luminosa: símbolo; I unidade; candela (cd).

II. Luminância: quantidade de luz emitida por uma fonte, medida em lúmens.

III. Fluxo luminoso: intensidade luminosa que emana de uma superfície, pela sua superfície aparente, de símbolo: L e unidade: cd/m² .

Está correto o que afirma apenas em

Com base no sistema internacional de unidades (SI), a unidade base da intensidade luminosa é:

Você precisa iluminar um laboratório de 6 metros de largura por 8 de comprimento com iluminância de, no mínimo, 300 lux. As lâmpadas disponíveis possuem uma potência de 40 W e fluxo luminoso de 3000 lm. O número mínimo de lâmpadas necessárias para atingir o valor requerido é de

O método dos lumens consiste na determinação do fluxo luminoso total, necessário para atender ao nível de iluminância adequado para a atividade a ser executada no ambiente. Um Engenheiro Eletricista deseja projetar a iluminação da biblioteca de uma universidade, utilizando o referido método. A biblioteca possui 10 metros de comprimento e 8 metros de largura e o nível de iluminância mantida é de 500 lux A partir das características do local, tem-se que o fator de depreciação ou de manutenção é de 0,80 e o fator ou coeficiente de utilização é igual 0,40. Diante dos dados, o fluxo luminoso total, em lumens, necessário para a biblioteca é igual a:

A diferença entre controlar um ponto de iluminação em dois ou três locais diferentes está no uso de um interruptor:

Determine o número mínimo de lâmpadas necessárias para um ambiente classe B que requer 2.000 lux pelo método dos lumens. Para o projeto, será adotada uma lâmpada LED de 16W que possui 1.200 lm. Considere o fator de utilização em função da reflexão de 0,81, que o ambiente é limpo e será feita manutenção em até 5.000 horas.
