Questões de Concurso sobre Projeto de Iluminação (Luminotécnica)

Sabendo-se que uma superfície plana de área igual a 1 m² recebe perpendicularmente um fluxo luminoso de 2 lúmens, pode-se dizer que o valor da iluminância é de

Um ambiente comercial de 50 m² será iluminado com lâmpadas que emitem fluxo luminoso individual de 2.400 Lúmens. As lâmpadas serão instaladas em luminárias com arranjo de duas lâmpadas por luminária, e que apresentam, conforme as características geométricas do ambiente a ser iluminado, um fator de utilização igual a 0,45. As condições de conservação e manutenção do ambiente indicam um fator de depreciação igual a 0,80. Para um nível de iluminamento médio entre 400 Lux e 420 Lux, o número mínimo de luminárias a ser empregado no ambiente é

Analise as afirmativas abaixo sobre sistemas de iluminação.

1. Lâmpadas fluorescentes sempre devem ser instaladas em pares, pois os reatores possuem duas saídas.

2. Lâmpadas fluorescentes necessitam de reatores para limitar a corrente de operação.

3. Reatores eletrônicos conseguem garantir elevadas tensões para partir as lâmpadas fluorescentes.

4. Para a correção do fator de potência de reatores eletrônicos, capacitores eletrolíticos são colocados junto com o ponto de instalação.

Assinale a alternativa que indica todas as afirmativas corretas.

Para medir a intensidade luminosa de um ambiente de trabalho, o sensor que deve ser utilizado é o sensor:

Um engenheiro está utilizando um programa para cálculos luminotécnicos chamado DIALux Mobile. Para tanto, entre outros dados, ele precisa passar a área do ambiente que será analisado. Inicialmente, ele só tem uma planta de arquitetura do ambiente, em escala 1:200. Nessa planta, o ambiente é retangular com dimensões 12 cm por 5 cm.

Qual a área real dessa sala, em metros quadrados, que o engenheiro precisará informar ao software?

Assinale a alternativa correta.

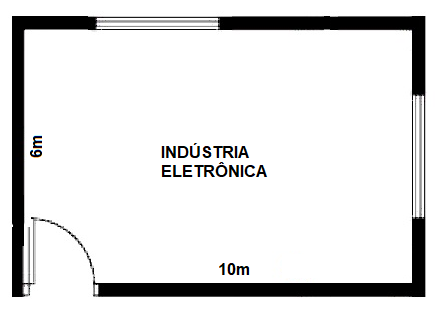

Assinale a alternativa com o número mínimo de lâmpadas necessárias para um ambiente classe B que requer 2500 lux pelo método dos lumens. Para o projeto, será adotada uma lâmpada LED de 16W que possui 1500 lm. Considere a altura útil do pé direito de 4m, que o teto é claro, a parede média e o piso são escuros, o ambiente é normal e que será feita manutenção em até 5000 horas.

É a potência de radiação total emitida por uma fonte de luz e capaz de produzir uma sensação de luminosidade através do estímulo da retina ocular, ou seja, é a potência de energia luminosa de uma fonte percebida pelo olho humano. Considerando-se isso, o exposto está definindo a grandeza:

Luminotécnica é a aplicação de estudos e técnicas para o planejamento da iluminação artificial, aproveitando ao máximo as características da fonte de luz e do ambiente. Nestes estudos e técnicas, alguns conceitos como fluxo luminoso, intensidade luminosa, iluminância e luminância são muito importantes. Quais são as unidades desses conceitos, na ordem em que foram mencionados?

O dimensionamento luminotécnico de um ambiente interno pode ser obtido utilizando-se o método dos lúmens. Deseja-se iluminar um ambiente de comprimento igual a 12 m e largura de 10 m, com um nível de iluminamento de 500 lux, com a utilização de lâmpadas fluorescentes tubulares de fluxo luminoso igual a 2500 lúmens cada. Utilizando-se o método dos lúmens e considerando-se um fator de utilização igual a 0,5 e um fator de manutenção de 0,8, quantas lâmpadas são necessárias para que a iluminação seja feita nas condições estabelecidas?

A escolha do tipo de lâmpada adequado é fundamental para garantir uma iluminação eficiente e confortável em um ambiente. O índice de reprodução de cores (IRC) é um parâmetro que pode ser considerado nessa escolha. Dentre os citados nos itens abaixo, assinale qual é o tipo de lâmpada que possui o maior valor desse índice.

Quando se pretende acionar uma lâmpada por três ou mais pontos de comando distintos, a forma mais usual é conhecida como:

Com relação à iluminação de prédios públicos e às boas e atuais práticas adotadas para a redução de consumo de energia e preservação do meio ambiente, assinalar a alternativa que preenche a lacuna abaixo CORRETAMENTE:

De maneira prática, bonita, eficiente e sustentável, as soluções em iluminação LED unem economias notáveis no consumo de energia e redução das emissões de CO2. Uma de suas maiores vantagens para o meio ambiente é a ausência de _______________. Além disso, a vida útil do LED é de até 25 vezes superior às lâmpadas convencionais (HID), promovendo, inclusive, a redução da quantidade de lixo gerado por descarte de materiais.

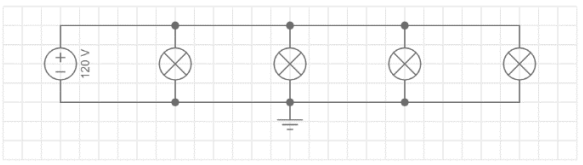

A figura abaixo representa o circuito de iluminação de um auditório e sua antessala, onde estão instaladas quatro luminárias a LED de 120W. Sobre isso, assinale a alternativa correta.

Deseja-se projetar a iluminação de um cômodo de 4 m de comprimento por 8 m de largura pelo método dos lumens. A iluminância média no plano de trabalho deve ser 500 lx. Serão usadas lâmpadas LED com fluxo luminoso de 5000 lm cada e luminárias com 2 lâmpadas, coeficiente de utilização u = 0,50 e coeficiente de manutenção d = 0,80. Nestas condições, quantas luminárias serão previstas?

A iluminação tem como objetivo deixar o ambiente claro, auxiliar nas atividades conforme suas necessidades, variando o tipo de lâmpada, luminária e suas posições, na parede, teto, piso etc. Para isso, o eletricista deve conhecer os diversos tipos e suas aplicações. Dentre os diversos tipos, existe um que utiliza a descarga elétrica através de um gás para produzir energia luminosa. Possui um bulbo cilíndrico de vidro, que tem, em suas extremidades, eletrodos metálicos de tungstênio (cátados), por onde circula corrente elétrica. São mais indicadas para a iluminação de interiores, como escritórios, lojas e indústrias, tendo espectros luminosos indicados para cada aplicação. Existe um tipo denominado HO (High Output), tendo grande aplicação em escritórios, mercados e lojas por sua alta eficácia e eficiência luminosa elevada.

De acordo com a lista de símbolos para pontos de iluminação incandescente, determine a sequência que descreve corretamente a nomenclatura das imagens abaixo:

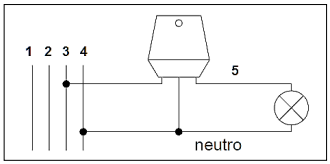

A imagem retrata um esquema de ligação de um sistema de relé fotoelétrico para acionamento de uma lâmpada:

Assinale a afirmativa INCORRETA.

Analise os conceitos I e II adotados na área de luminotécnica:

I. Quando um ferreiro coloca uma peça de ferro no fogo, ela passa a comportar-se segundo a lei de Planck, isto é, adquire diferentes colorações à medida que a sua temperatura aumenta, podendo variar de 300 a 5000K.

II. Potência da radiação luminosa numa dada direção, cuja unidade de medida é a candela (cd).

Os conceitos I e II referem-se, respectivamente, a

Um escritório de 15,0 m x 12,0 m necessita, para realização de sua atividade, de fluxo luminoso total de 400.000 lúmens. A iluminação foi projetada de forma a utilizar 20 luminárias que fornecem fluxo luminoso de 20.000 lúmens. Sabendo que cada luminária é composta de 5 lâmpadas, o fluxo luminoso de cada lâmpada é de:

De acordo com a NBR 10898, que trata dos Sistemas de Iluminação de Emergência, a ser instalado em edificações, ou em outras áreas fechadas sem iluminação natural, dois termos são descritos a seguir:

I. estado em que a bateria de acumuladores elétricos recebe uma corrente necessária para a manutenção de sua capacidade nominal;

II. estado no qual a(s) fonte(s) de energia alimenta(m), efetivamente, os dispositivos da iluminação de emergência.

As descrições em I e II referem-se, respectivamente, aos estados do sistema de
