Questões de Concurso sobre Projeto de Iluminação (Luminotécnica)

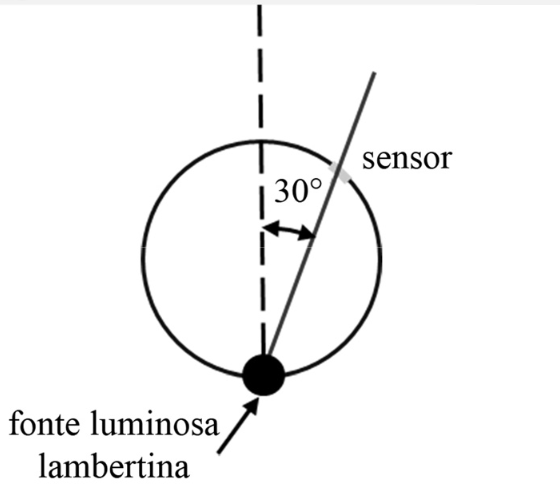

Uma fonte luminosa com perfil lambertiano de 4π lumens ilumina um sensor quadrado que ocupa uma área equivalente a 0,01 sr, conforme a figura precedente. O sensor está localizado em um ângulo de 30° da normal da fonte. Nessa situação, considerando desprezível a variação da intensidade luminosa na superfície do sensor, o fluxo luminoso medido pelo sensor é

Considere uma sala com três portas em três paredes distintas, onde existem três interruptores: dois paralelos (three way) e um intermediário (four way). No centro da sala existe uma luminária que possui eletrodutos ligados a cada um desses interruptores.

Para se comandar essa luminária por qualquer um desses interruptores, devem passar, respectivamente, pelos eletrodutos que chegam aos interruptores paralelo 01, paralelo 02 e intermediário, os seguintes condutores:

Além dos projetos de instalações elétricas, ambientes internos de aplicações específicas devem ser guiados pelos projetos luminotécnicos que visam garantir as condições adequadas do trabalho a que estes ambientes se destinam. Considere que um projetista está elaborando um projeto luminotécnico de um escritório com 12 m de largura por 12 m de comprimento, pé direito de 3,0 m e altura do plano de trabalho de 0,80 m. A cor do teto é branca; da parede, amarela, e do chão, preta, com índices de reflexão de 70%, 30% e 10%, respectivamente. Considere 300 lux a iluminância necessária para o local com limpeza mediana. Considere também a indicação do setor de compras de uma determinada luminária comercial LED cuja especificação traz 3600 lm e uma única lâmpada por luminária. A equação para cálculo de índice do local, as tabelas do fator de utilização (u) para luminária indicada e dos índices de fator de manutenção do local estão dispostos a seguir.

Dados: Cálculo de índice do local: k = $\frac{a.b}{h\left(a+b\right)}$

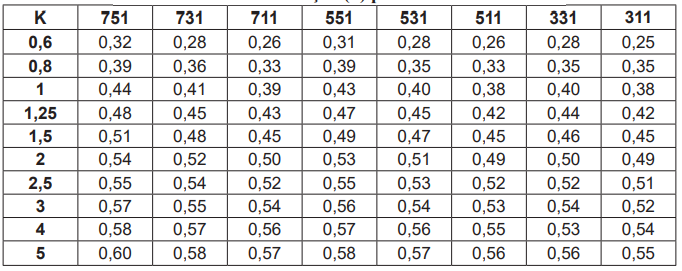

Tabela de fator de utilização (u) para luminária indicada

Fonte: IFSP, 2024.

Tabela de fator de manutenção do local

Fonte: IFSP, 2024.

Indique a alternativa que apresenta o número mais aproximado de luminárias necessárias para o local, de acordo com as especificações do projeto.

Precisamos elaborar um projeto para prefeitura de luminotécnica de uma sala de uso administrativo que possui uma área de 300 [m2 ]. A lâmpada indicada para a iluminação dessa sala possui fluxo luminoso de 3000 [lm], e o nível de iluminamento necessário para o desenvolvimento das atividades previstas é de 900 [lx]. Qual o número correto de lâmpadas necessário para esse projeto, considerando que o fator de utilização para a luminária escolhida é 0,9 e o fator de depreciação é 0,8?

Dentre os conceitos da iluminação, a quantidade de luz, ou fluxo luminoso, que atinge um metro quadrado, dados em Lux (lx) ou lumens por metro quadrado (Im/m²) é definida como:

Uma boa iluminação proporciona a visualização adequada do ambiente, permitindo que as pessoas vejam, se movimentem com segurança e desempenhem tarefas visuais de maneira eficiente, precisa e segura, sem causar fadiga visual e desconforto. As fontes de luz podem ser classificadas em luz natural e luz artificial. As lâmpadas, que constituem o grupo de luz artificial, possuem diversas grandezas luminosas que as especificam. Quanto às grandezas luminosas, numere a coluna da direita de acordo com a da esquerda.

1. Fluxo luminoso

2. Eficiência luminosa

3. Intensidade luminosa

4. Iluminância

( ) Trata-se da relação entre o fluxo luminoso emitido por uma lâmpada e sua potência elétrica consumida. Sua unidade de medida é lúmens por watt (lm/W).

( ) Corresponde à potência da radiação luminosa em uma determinada direção. Sua unidade de medida é a candela (cd).

( ) Corresponde à potência total de radiação luminosa emitida por uma fonte de luz. Sua unidade de medida é o lúmen (lm).

( ) Trata-se da relação entre o fluxo luminoso que incide em uma superfície e a área dessa superfície. Sua unidade de medida é o lúmen por metro quadrado (lm/m²).

Marque a sequência correta.

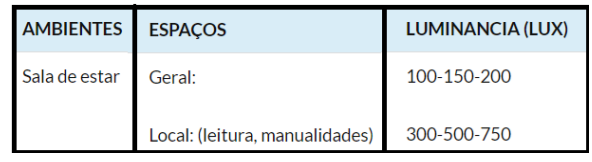

Segundo as práticas e normas para iluminação de ambientes, temos uma sala de estar que deve obedecer à Luminância indicada na tabela que segue. No projeto, esta sala tem seu piso formado por 32 lajotas de piso cerâmico e cada lajota mede 50cmx50cm. Calculando a necessidade de Lumens necessário chega-se ao valor médio de ______.

Assinale a alternativa que preencha corretamente a lacuna.

Sobre os conceitos de instalação e manutenção de sistemas de iluminação de segurança, qual das alternativas abaixo está correta?

Deseja-se projetar o circuito de iluminação para uma oficina de montagem de quadros de distribuição com dimensões de 7 m x 4 m.

Dados os seguintes parâmetros:

- fluxo luminoso de cada lâmpada disponível = 2000 lumens;

- nível de iluminância mantida mínima para a atividade = 500 lux;

- fator de utilização = 0,70; e

- fator de depreciação = 0,80.

Calcule o menor número de lâmpadas necessárias para atender o nível de iluminância mínima desejada e assinale a opção correta.

Considerando os métodos de cálculo para os sistemas de iluminação, é correto afirmar:

Para se instalar um circuito de iluminação que alimente luminárias de teto por meio de tomadas e plugues para facilitar a manutenção, deve-se utilizar condutores de cobre com seção transversal mínima de 2,5 mm² .

Na figura a seguir mostra-se a curva de distribuição de intensidade luminosa de uma luminária em candelas por 1000 lúmens. Os ângulos mostrados são entre o eixo da luminária e a vertical.

Será utilizada uma lâmpada de vapor de mercúrio com fluxo luminoso de 20000 lúmens e a luminária será instalada a 5 metros de altura. Assinale a alternativa que apresenta corretamente a iluminância ao nível do solo diretamente abaixo da luminária.

Uma das partes importantes no projeto luminotécnico é a escolha dos tipos de soquete de lâmpada, devido ao fato de alguns modelos serem mais comuns que outros, facilitando a escolha da lâmpada. Assinale a alternativa que se refere soquetes de lâmpada destinados aos tipos de lâmpadas dicroicas que possuem dois pinos na base e funcionam apenas pelo contato:

Devido a defeitos de fabricação ou limitações de sua geometria, as lentes podem apresentar algum tipo de aberração óptica, fazendo que as imagens formadas fiquem borradas. A respeito de aberrações ópticas e como mitigá-las, julgue os próximos itens.

I A aberração esférica ocorre quando a superfície da lente não possui um perfil precisamente esférico; essa aberração pode ser classificada como positiva ou negativa.

II A aberração de coma resulta em pontos de luz estendidos ou espalhados em direções específicas na imagem.

III A aberração cromática ocorre quando o material da lente apresenta dispersão e a distância focal da lente é distinta para diferentes comprimentos de onda.

IV As aberrações esféricas podem ser mitigadas com o uso de lentes adicionais.

Assinale a opção correta.

Durante a especificação e dimensionamento dos materiais e equipamentos para a instalação de um sistema de iluminação LED em um escritório, um técnico eletricista deve considerar diversos fatores. Dado que o escritório possui uma área de 120m² e deseja-se uma iluminação uniforme com uma intensidade luminosa de 500 lux, quantos painéis de LED de 50W cada, com eficiência luminosa de 100 lm/W, são necessários para atender às necessidades do escritório?

A ligação de interruptores e luminárias é fundamental em qualquer sistema de iluminação elétrica. No caso de uma ligação simples, um interruptor controla uma única luminária, ligando ou desligando a corrente elétrica que a alimenta. Isso é amplamente utilizado em ambientes domésticos, como quartos e salas. Já a ligação em paralelo envolve dois ou mais interruptores controlando uma ou mais luminárias simultaneamente. Esse tipo de ligação é útil em locais onde se deseja acender ou apagar luzes de diferentes pontos, como corredores ou escadas. Enquanto a ligação simples é mais direta, a em paralelo oferece maior flexibilidade no controle de iluminação. Sobre o assunto, julgue as seguintes afirmações como verdadeiras (V) ou falsas (F):

(__)Em uma ligação de luminárias em paralelo, a fase é conectada diretamente a cada luminária, enquanto o neutro passa por um interruptor que controla o fluxo de corrente. O retorno, neste caso, distribui a energia para todas as luminárias de forma simultânea, sem necessidade de ramificações adicionais.

(__)Em uma ligação de luminárias em paralelo, a fase é levada ao interruptor, que regula o fluxo de corrente. O fio de retorno leva a fase, após o interruptor, até as luminárias. O neutro, por sua vez, é conectado diretamente a todas as luminárias, permitindo que, quando o interruptor é acionado, todas recebam corrente elétrica simultaneamente.

(__)Em uma ligação de luminárias em paralelo, tanto a fase quanto o neutro passam pelo interruptor. Quando o interruptor é acionado, o fio de retorno é responsável por distribuir a energia para cada luminária, conectando-se diretamente à fase e ao neutro.

Assinale a alternativa cuja respectiva ordem de julgamento esteja correta:

Um ambiente fechado de 15 metros de comprimento por 10 metros de largura possui um nível de iluminamento no plano de trabalho de 500 LUX. Utilizando o método dos lúmens e considerando que os fatores de utilização e manutenção são iguais a respectivamente 0,5 e 0,8, o número de luminárias utilizadas é igual a:

Dado: cada luminária possui 2.500 lúmens.

O uso dos LED em circuitos de iluminação é uma prática padrão atualmente, devido a seu baixo custo, alta eficiência luminosa e alta durabilidade, quando comparado à iluminação fluorescente ou incandescente.

Considere um sistema de iluminação interna de um automóvel no qual o sinal da bateria de 12V CC alimenta um LED de 0,1 W, utilizando um resistor em série para limitar sua corrente.

Considerando que o LED é modelado por uma fonte ideal de 2 V, o valor do resistor, em ohms, será

Um engenheiro elétrico é responsável por planejar e gerenciar a renovação de um sistema de iluminação pública em uma grande cidade. O projeto inclui a substituição de luminárias antigas por LEDs de alta eficiência e a implementação de um sistema de controle automatizado para otimizar o consumo de energia. Além disso, o projeto deve garantir a manutenção preventiva e corretiva eficiente do sistema. Qual das seguintes estratégias é essencial para garantir a eficácia e sustentabilidade do projeto?

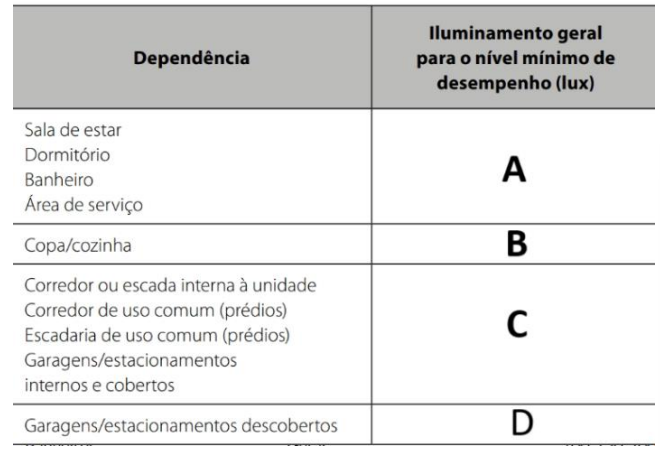

Você está desenvolvendo um trabalho e para tanto está avaliando a tabela abaixo para seguir com o projeto. Com base no entendimento em projetos de luminotécnica, atribua valores à coluna da direita, que descreve o iluminamento geral para o nível mínimo de desempenho (lux).

Assinale a alternativa que apresenta os valores dos campos A,B,C e D, respectivamente.
