Questões de Concurso sobre Projeto de Iluminação (Luminotécnica)

O diagrama a seguir representa um circuito de uma instalação elétrica de iluminação:

Analise as afirmativas a seguir.

I. Existem dois interruptores de três terminais (paralelos) e um de quatro terminais (intermediário).

II. O interruptor intermediário possui quatro terminais, onde cada par dá passagem à corrente elétrica para os interruptores paralelos e, para isso, é instalado entre eles.

III. O circuito que alimenta a lâmpada é bifásico do tipo fase-fase que pode ser comandado por 3 pontos diferentes.

Está correto o que se afirma apenas em

O rendimento luminoso das lâmpadas de led é maior que o das lâmpadas halógenas.

Assinale a alternativa correta.

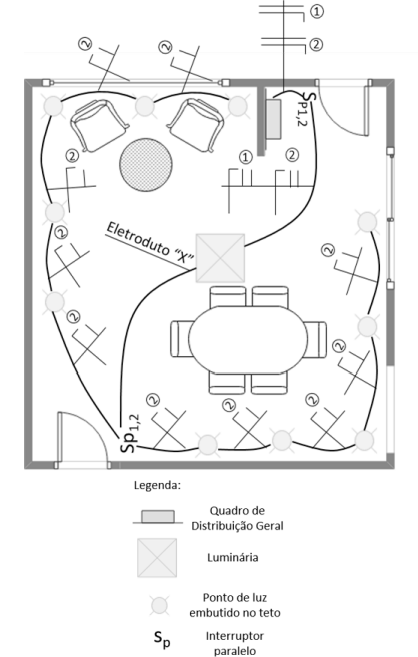

Interruptores paralelos cumprem a função de acionamento de sistemas de iluminação em ambientes grandes e/ou com mais de uma porta de acesso. A figura apresentada a seguir traz o recorte do diagrama elétrico de ligações de uma planta baixa de instalações elétricas em que estão detalhadas as ligações dos circuitos de iluminação de uma da sala com dois ambientes e duas portas de acesso. A sala terá à sua disposição dois circuitos de iluminação acionados, ambos por interruptores em paralelo S_P1,2. A legenda apresenta a designação dos equipamentos instalados nesta sala. Indique a alternativa que apresenta corretamente o conteúdo do Eletroduto “X” designado na planta para pleno funcionamento dos dois circuitos de iluminação propostos.

Fonte: IFSP, 2024.

Um projeto luminotécnico consiste em determinar a quantidade de lúmens necessários para cada ambiente. Sobre o tema, analise as assertivas abaixo:

I. Fluxo luminoso: quantidade de luz que será emitida por uma fonte de luz em um ambiente (lm).

II. Intensidade luminosa: intensidade de luz em uma direção.

III. Iluminância: fluxo luminoso do ambiente por área. Para descobrir esse valor, é necessário apenas dividir o fluxo luminoso pela abertura da lâmpada.

Quais estão INCORRETAS?

Uma cidade deseja modernizar seu sistema de iluminação pública para reduzir o consumo de energia e melhorar a qualidade da luz nas ruas. Dos seguintes, qual tipo de lâmpada seria mais adequado para atender a essas necessidades?

Uma luminária apresenta, para 60° de angulação em relação ao ponto de iluminação, 240 cd por 1.000 lúmens. A luminária possui duas lâmpadas de 1200 lúmens e proporciona 18 Lux de iluminância no ponto de iluminação.

Sabendo-se que a altura da luminária em relação ao solo é de 2,5 metros, a altura do plano de trabalho em relação ao piso é:

Analise as informações a seguir:

I. É correto afirmar que a iluminação integrada aos móveis é um tipo de acabamento elétrico muito comum na década de 1960 que está em desuso hoje.

II. É correto afirmar que a Casa Inteligente é uma tendência de acabamento de instalação elétrica que surgiu com a Internet das Coisas e se caracteriza pela automação, por comando de voz, para acionar o funcionamento e a intensidade das luzes e outros aparelhos da residência.

Marque a alternativa CORRETA:

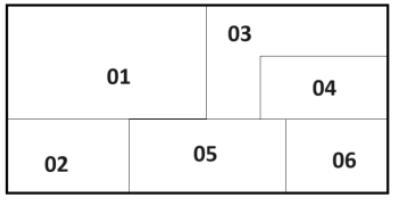

A figura abaixo apresenta um esquema simplificado de uma planta baixo, que apresenta cinco áreas retangulares e uma em forma de L:

Para aplicar o método dos lúmens, a fim de dimensionar a iluminação, o número mínimo de áreas, sem mesclar as áreas já estabelecidas, deve ser igual a

A luminotécnica é o estudo da implementação e utilização da iluminação artificial, tanto em ambientes externos como internos. Diante disso, avalie as afirmativas à respeito dos conceitos da luminotécnica e assinale a alternativa CORRETA.

I. A unidade de medida do fluxo luminoso é a candela.

II. O lúmen é a medida utilizada para representar a intensidade luminosa.

III. A iluminância, ou iluminamento, é a quantidade de lúmen dividida pela área em metros quadrados.

IV. Para cada tipo de ambiente, tarefa ou atividade, é necessário considerar um mínimo de quantidade de lux, de forma a atender um bom projeto de luminotécnica.

A fotometria astronômica consiste, essencialmente, em medir a intensidade da luz que vem dos astros. A magnitude relativa das estrelas é dada por $m$₂ - $m_1$ = - 2,5 log (F2/F1) em que F é o fluxo medido em energia por unidade de área por unidade de tempo. A magnitude do Sol vista da Terra é −26. Em 12/8/2006, a sonda Voyager 1 atingiu a distância de 100 unidades astronômicas do Sol.

A partir dessas informações, infere-se que a magnitude do Sol vista da Voyager 1 em 12/8/2006 era

Deseja-se fazer o projeto de iluminação de um ambiente de 15 m de comprimento por 10 m de largura pelo método dos lúmens. Serão utilizadas lâmpadas LED com fluxo luminoso de 2 500 lúmens cada em luminárias com 6 lâmpadas e fator de utilização 0,75. Para o ambiente em questão, deseja-se uma iluminância média no plano de trabalho de 1 000 lx e um fator de depreciação 0,90.

Assinale a alternativa que apresenta corretamente o número mínimo de luminárias que deve ser previsto por esse método.

Na instalação de interruptores intermediários em um circuito de iluminação, é necessário que:

Deseja-se projetar o número de luminárias para iluminar adequadamente um ambiente de trabalho que mede 8 m por 10 m. A iluminância necessária é de 750 lux. Considere um fator de utilização de 0,8 e um coeficiente de manutenção de 1,0. Cada luminária produz um fluxo luminoso total de 7 500 lúmens.

Com esses dados em mãos, assinale a alternativa que apresenta o número de luminárias que deve ser previsto pelo método dos lúmens.

Um ambiente fechado de 20 metros de comprimento por 10 metros de largura tem um nível de iluminamento no plano de trabalho de 400 LUX. O número de luminárias instaladas foi de 50 unidades. Foi utilizado, para a quantificação de luminárias, o método dos lúmens, onde os valores dos fatores de utilização e manutenção foram de 0,8 e 0,4.

Para atender a essas condições, a luminária escolhida deve ter um fluxo luminoso de:

Em uma biblioteca, um novo sistema de iluminação LED está sendo instalado. Os LEDs operam a uma tensão constante de 12 V e cada um tem uma resistência interna de 4 ohms. Para garantir uma distribuição de luz adequada, um total de 3 LEDs será conectado em série em um único circuito. Utilizando a Lei de Ohm e o conceito de resistividade, qual será a corrente total fluindo através deste circuito de LEDs?

Um recinto especial foi criado para operar com um nível de iluminamento médio no plano de trabalho de 500 lux. A área do recinto é um salão de 100,0 m². Serão usadas luminárias com um fator de depreciação de 0,7. O recinto possui um fator de utilização de 0,7. As lâmpadas que serão usadas possuem potência de 15,0 W com rendimento luminoso de 70 lumens/W. Pelo método dos lumens, o fluxo total a ser emitido pelas lâmpadas e a quantidade de lâmpadas necessárias para esse recinto são, respectivamente e aproximadamente:

______ é a quantidade de luz emitida por uma fonte em determinada direção. Assinale a alternativa que preencha corretamente a lacuna.

Tipo de reator que necessita de um “starter” para que a lâmpada fluorescente entre efetivamente em operação:

No método dos lúmens, em um projeto de luminotécnica, devem ser determinados o nível de iluminamento E, os dados de comprimento C e largura do recinto L, a altura útil do plano de trabalho h e os fatores de utilização e depreciação. Sobre esses parâmetros, é correto afirmar que
