Questões de Concurso sobre Projeto de Iluminação (Luminotécnica)

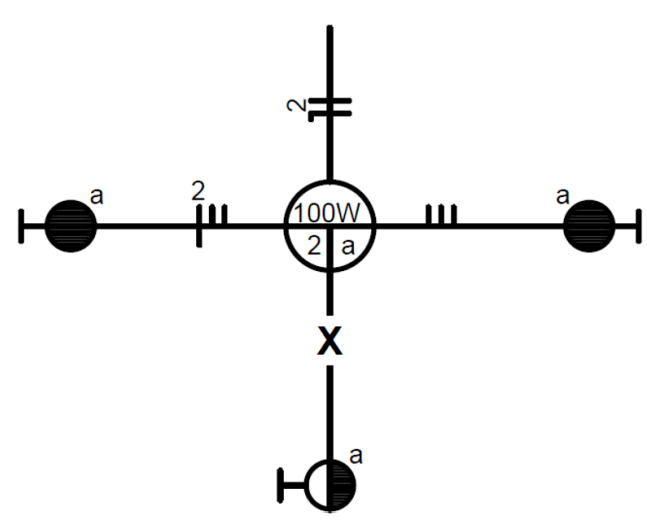

A figura a seguir apresenta, esquematicamente, um centro de luz comandado por interruptores ligados em four-way.

Nessa ligação, devem estar presentes no eletroduto X:

Deseja-se iluminar uma sala com 12 metros de comprimento, 8 metros de largura e pé direito de 3,20 metros, com um nível de iluminamento médio de 450 lux. Serão empregadas luminárias para duas lâmpadas tubulares de 1,20 metros de comprimento, e que, nas condições da instalação e na distância ao plano de trabalho adotada, apresentem rendimento luminoso de 75%. O fator de depreciação de fluxo adotado para essas luminárias, em função das características do ambiente e do intervalo entre limpezas, corresponde a 0,80. Sabendo que o fluxo luminoso nominal das lâmpadas adotadas nessa instalação é de 2.400 lúmens, assinale a alternativa que apresenta o número de luminárias que produza o nível de iluminamento mais próximo do desejado.

Dentre os diversos benefícios e facilidades que a eletricidade trouxe para o nosso dia a dia, a iluminação dos ambientes, de forma mais simples, e acessível foi um dos que mais impactaram nossas rotinas. O estudo da iluminação artificial em ambientes internos e externos é chamado de luminotécnica.

Dentre os conceitos da luminotécnica, dadas as afirmativas,

I. A temperatura de cor é uma característica da cor de luz emitida pelas lâmpadas. As que emitem luz mais amareladas são conhecidas por terem uma alta temperatura de cor. Muitos fabricantes indicam que esses tipos de lâmpadas são branco quente. Já as lâmpadas do tipo branco frio são as que emitem uma luz branca mais azulada. II. A intensidade luminosa é uma característica que define o direcionamento dos feixes luminosos emitidos por uma fonte de luz e geralmente, está relacionado a luminárias. A intensidade luminosa é medida em candelas.

III. O fluxo luminoso é uma característica relacionada às lâmpadas e mensura a quantidade de energia radiante de uma fonte avaliada de acordo com a sensação luminosa produzida. O fluxo luminoso é medido em lúmens/m².

verifica-se que está/ão correta/s

O dimensionamento luminotécnico de uma sala de escritório pode ser feito pelo método dos lúmens. O espaço em formato retangular tem dimensões 14 m por 10 m e se deseja um nível de iluminamento de 750 lux, com a utilização de lâmpadas fluorescentes tubulares de fluxo luminoso igual a 2500 lúmens cada. Utilizando-se o método dos lúmens, e considerando-se um fator de utilização igual a 0,5 e um fator de manutenção de 0,8, quantas lâmpadas são necessárias para que a iluminação seja feita nas condições estabelecidas?

Determine o número mínimo de lâmpadas necessárias para um ambiente classe B que requer 1500 lux pelo método dos lumens. Para o projeto, será adotada uma lâmpada LED de 20W que possui 1200 lm. Considere a altura útil do pé direito de 3m, que o teto é claro, a parede é média, o piso é escuro, o ambiente é limpo e que será feita manutenção em até 5.000 horas.

Assinalar a alternativa que preenche a lacuna abaixo CORRETAMENTE:

As lâmpadas ___________ possuem tecnologia moderna que converte energia elétrica diretamente em energia luminosa através de pequenos chips incorporados; seu consumo de energia é muito baixo, e elas apresentam uma vida extremamente longa.

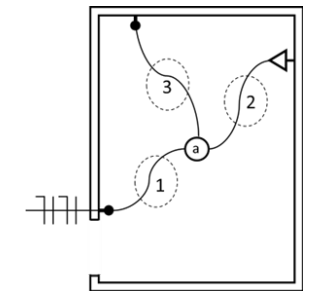

Em uma instalação elétrica, em um cômodo deve ser instalado ponto de luz e tomada, passando pela caixa de passagem (e local da luminária) designada por “a”, como mostra a figura com o esquema a seguir.

Nessa instalação há dois circuitos vindos do quadro de distribuição geral que chega próximo à porta do cômodo, sendo cada circuito composto por um conjunto de fase e neutro para o circuito de tomada e outro conjunto de fase e neutro para iluminação. Assinale a alternativa CORRETA que apresenta quais os tipos de condutores (fase e neutro) do circuito de tomada e de luminária que estão no eletroduto 1, no eletroduto 2 e no eletroduto 3, como indicados na figura.

Para evitar que uma lâmpada acenda durante o dia, principalmente quando se trata de iluminação pública, o dispositivo usado para isso é:

Uma fonte de luz consome 90 W. Suponha que uma superfície esférica de 2 m de raio envolva completamente essa fonte. Qual é o iluminamento dessa superfície, em lux, se a eficiência luminosa da fonte é de 160 lumens/watt?

Dado: área da superfície esférica de raio r, S = 4 $\pi$r².

Para os cálculos use p ≈ 3.

Um ambiente de 15 X 15 m e 4,75 m de pé-direito, destinado a escritórios, necessita de uma iluminância de 300 LUX. O local possui teto branco, paredes claras e piso escuro. Os fatores de utilização estão contidos na tabela a seguir.

A iluminação é direta e as luminárias estão embutidas no teto. O plano de trabalho está a um metro de altura do piso. Considerando o fator de depreciação igual a unidade e que as luminárias utilizadas para o projeto possuem 2.000 lumens, o número de luminárias é igual a:

Uma luminária de 100.000 lúmens ilumina um ponto sob um ângulo de 60^o formado por um segmento de reta que passa pela luminária e atinge o plano de trabalho perpendicularmente, e o segmento de reta da luminária até o ponto que se deseja iluminar no plano de trabalho. A altura da luminária em relação ao plano de trabalho é de 10 metros e a intensidade do fluxo luminoso é de 250 cd/1.000 lúmens.

O iluminamento proporcionado pela luminária no ponto é:

Assinale a alternativa correta com relação aos sistemas de iluminação.

Leia:

“São constituídas de um tubo de descarga a vapor de mercúrio, conectado em série com um filamento de tungstênio, ambos encapsulados por um bulbo ovóide, cujas paredes internas são recobertas por uma camada de fosfato de ítrio vanadato”.

Assinale a alternativa que corresponde ao tipo de lâmpada descrito acima.

A base das lâmpadas é o elemento que as conecta ao sistema em que estão aplicadas. Existem 3 tipos principais de base, identificados por uma letra seguida de um número. Na base ___, tipo ______, o número indica o ___________ em milímetros. Assinale a alternativa cujos termos completam respectiva e corretamente as lacunas.

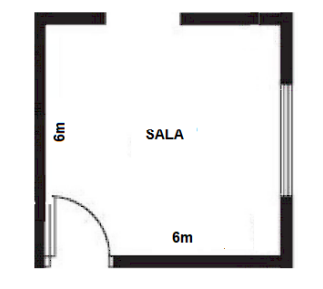

A potência de iluminação prevista para o ambiente da sala a seguir é:

Um galpão foi projetado para abrigar uma empresa de manutenção em motores elétricos e, no projeto, constam as seguintes informações:

• comprimento: 25m;

• largura: 15m;

• pé-direito: 6m;

• iluminação da atividade: 1500 lux;

• fluxo luminoso/luminária: 25.000 lúmens;

• fator de depreciação= 0,8;

• coeficiente de utilização= 0,9.

De acordo com os dados, o número aproximado de luminárias nesse projeto é:

Deseja-se dimensionar o número de luminárias para um ambiente que necessita de um nível de iluminamento de 750 lux. O ambiente é retangular, medindo 15 m por 8 m. Serão usadas luminárias com 4 lâmpadas LED, sendo que cada lâmpada tem um fluxo de 2500 lúmens. Considere um fator de depreciação do serviço da luminária de 0,8 e um fator de utilização de 0,75.

É correto afirmar que, se os cálculos forem realizados corretamente, deve-se chegar a

Uma lâmpada de LED de 15 W tem 1200 lumens. Assinale quantos Lux teríamos num ambiente se essa lâmpada for instalada numa sala quadrada de 4x4 metros.

A respeito de Sistemas de Iluminação, analise as afirmativas a seguir.

I. Para se definir um sistema de iluminação, deve-se atentar para distribuição da luz no ambiente; objetivo das luminárias na distribuição da luz e ambientação pretendida para o espaço.

II. A principal desvantagem da iluminação geral é a perda da flexibilidade do ambiente em termos de layout.

III. A principal vantagem da iluminação para tarefas específicas é que o ambiente onde essas tarefas estão localizadas não necessita de complemento de iluminação geral.

Está correto somente o que se afirma em:

Para a determinação do nível adequado de luminosidade de uma sala, deve-se levantar algumas informações básicas que nortearão o projeto a ser desenvolvido. Dentre as alternativas apresentadas, assinale aquela que NÃO tem relevância quanto a esse assunto.
