Questões de Concurso sobre Projeto de Iluminação (Luminotécnica)

Uma lâmpada de lanterna de 12V solicita uma corrente de 0,5A das pilhas.

Qual a potência da lâmpada?

A iluminância e sua distribuição nas áreas de trabalho e no entorno imediato têm um maior impacto em como uma pessoa percebe e realiza a tarefa visual de forma rápida, segura e confortável. A iluminância no entorno imediato deve estar relacionada com a iluminância da área de tarefa, e convém que se proveja uma distribuição bem balanceada da luminância no campo de visão. De acordo com a NBR ISO/CIE 8995-1 (Iluminação de ambientes de trabalho), a iluminância no entorno imediato deve ser a mesma que a iluminância da área de tarefa quando for:

Em uma análise de consumo energético em um comércio, percebeu-se que o local utilizava apenas lâmpadas do tipo tubular de 20W. Em cada luminária possui duas lâmpadas, totalizando assim 30 lâmpadas. Um dos pontos apresentados pela empresa é realizar a troca das lâmpadas tubulares por LED de 9W. A redução da potência neste primeiro momento no comércio foi de quanto?

Na luminotécnica, o produto da eficiência do recinto pela eficiência da luminária dá:

No estudo de luminotécnica, a eficiência luminosa é a relação entre o fluxo luminoso emitido por uma fonte luminosa e a potência em watts consumida por esta fonte. Através do conhecimento da eficiência luminosa, podem ser elaborados projetos de luminotécnica mais eficientes.

Neste contexto, o tipo de lâmpada de maior eficiência luminosa é

Qual é a economia em uma residência em um mês de 30 dias ao trocar 20 lâmpadas incandescentes de 60 W por 20 lâmpadas de 7 W que ficam ligadas em média 5 horas por dia, considerando o valor R$ 0,50 para o preço do quilowatt-hora?

Um projeto de iluminação para uma sala comercial de 30,0 [m²] deve obedecer a uma iluminância mínima de 500,0 [lux]. Para isso, foram escolhidos dois modelos de luminárias com lâmpadas que apresentam uma eficiência luminosa de 100 [lm/W]: um modelo ‘X’ de 5 [W] e um modelo ‘Y’ de 15,0 [W] de potência. Além disso serão usados outros conjuntos de lâmpadas e luminárias modelo ‘Z’, capazes de produzir, cada um, 800 [lm]. Por questões estéticas e estratégicas, serão adotados 10 conjuntos do modelo ‘Z’.

A alternativa que atende à iluminância mínima estabelecida é aquela que complementa os conjuntos ‘Z’ com

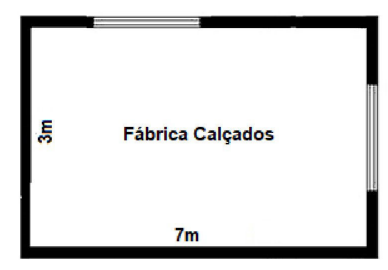

Para a fábrica do problema anterior, o diretor de produção solicitou um estudo para reduzir o consumo de energia. Foi orientado que a reflexão da parede fosse alterada para 50% e substituída a lâmpada por uma de 2.500 lm e a luminária com este novo fator de utilização, conforme tabela. Nesse sentido, determine o número mínimo de lâmpadas para esta nova configuração. O ambiente requer o mesmo fluxo luminoso e se mantém limpo com manutenção a cada 7.500h.

Tabela do fator de depreciação

Tabela do fator de utilização

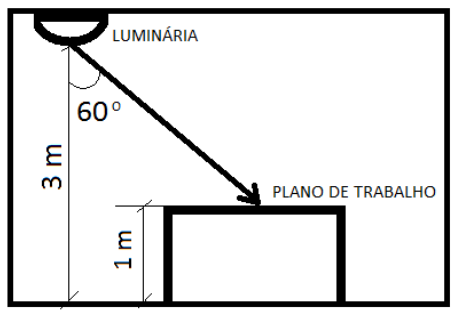

A figura a seguir ilustra a contribuição da iluminância de uma luminária ao plano de trabalho.

Para a angulação posicionamento da luminária em relação ao ponto de iluminação, ela apresenta 240cd por 1.000 lúmens.

Sabendo-se que a luminária possui duas lâmpadas de 1200 lúmens, a iluminância proporcionada por ela no ponto indicado no plano de trabalho é

Com referência aos conceitos básicos de luminotécnica, analise as assertivas abaixo e assinale a alternativa correta.

I. Existem, basicamente, 3 tipos de lâmpadas elétricas: incandescentes, descargas, estado sólido – LED (Light Emitting Diode).

II. Intensidade luminosa, fluxo luminoso e iluminamento são algumas das grandezas fundamentais da luminotécnica.

III. A cor da luz é determinada pelo comprimento de onda.

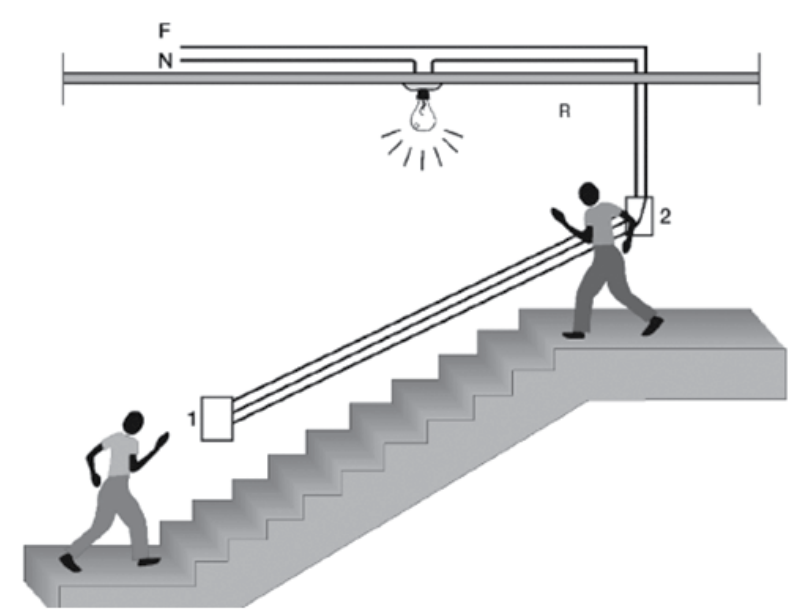

Considere o trecho do circuito de iluminação apresentado na figura abaixo:

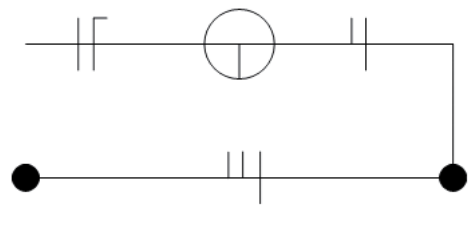

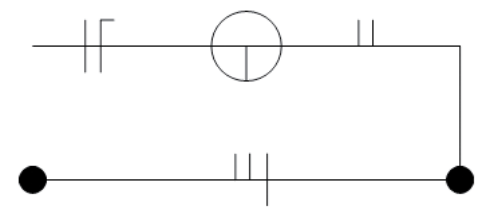

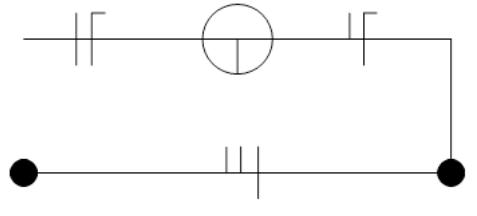

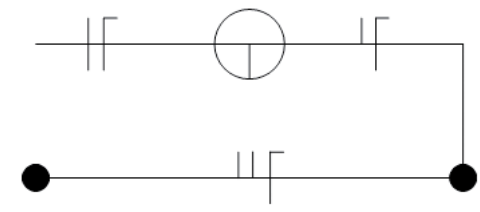

Seguindo as especificações da norma NBR 5410, o diagrama que apresenta a representação CORRETA deste circuito é:

Nas instalações elétricas de baixa tensão atuais, é primordial ter como objetivo a eficiência energética durante a fase de projeto. Na iluminação residencial, por exemplo, as lâmpadas LEDs têm tomado o lugar das lâmpadas incandescentes e fluorescentes, sobretudo em razão de possuir uma

Analise as afirmativas abaixo sobre os sistemas de iluminação de emergência.

1. Iluminação de aclaramento tem a função de distribuir a luminosidade durante uma falha de energia ou emergência.

2. Os valores mínimos de iluminação são: 9 lux em locais livres de obstáculos e 7 lux em ambientes com obstáculos ou escadarias.

3. Iluminação de balizamento tem a função de orientar a rota de fuga durante uma emergência.

4. As baterias dos sistemas de iluminação autônomos deverão ser verificadas a cada 2 anos.

Assinale a alternativa que indica todas as afirmativas corretas.

Um eletricista está instalando um sistema de iluminação externa em uma área ampla. Ele deseja alimentar 10 lâmpadas de LED, cada uma com potência nominal de 30 watts, e 5 lâmpadas de halogênio, cada uma com potência nominal de 100 watts. O eletricista quer dimensionar corretamente o disjuntor de proteção para o circuito. Qual é a corrente total estimada em amperes (A) deste circuito? Considere a tensão de alimentação em 220V.

A iluminação da árvore de Natal é um exemplo de circuito elétrico com associação de cargas. Suponha que você tenha 20 lâmpadas de 12V cada uma e queira ligá-las em uma tomada de 240V em sua casa. Como você organizaria as lâmpadas nesse circuito? Qual é a corrente circulante se cada lâmpada dissipa 5W? Qual é a resistência equivalente do circuito?

Ao ligar uma lâmpada fluorescente, você nota que ela começa a piscar em vez de acender normalmente. Qual dos seguintes cenários poderia ser uma explicação provável para esse comportamento incomum?

O projeto luminotécnico é essencial para o correto planejamento da iluminação dos ambientes. Em relação aos principais conceitos envolvidos na área de luminotécnica, assinale a alternativa correta.

A luminotécnica é o estudo e a aplicação dos princípios da iluminação artificial em ambientes internos e externos, envolvendo a concepção, o projeto e a implementação de sistemas de iluminação. Diante disso, analise as afirmativas.

I. A eficiência luminosa (EL) de uma lâmpada de 100W que possui 1470 lúmens é maior que a eficiência luminosa de uma lâmpada de 23W que possui 1500 lúmens.

II. O fluxo luminoso de uma lâmpada tem como unidade a candela.

III. Lux é a relação entre o lúmen e a área em metro quadrado da superfície a ser considerada.

IV. A curva de distribuição luminosa apresenta a distribuição da intensidade luminosa em diferentes direções, fornecida pelos fabricantes de luminárias.

Assinale a alternativa CORRETA.

Em uma escola, constatou-se que as lâmpadas incandescentes na quadra de esportes, localizada distante do quadro geral de baixa tensão, estão acendendo com baixa intensidade. Marque a alternativa que corresponde à solução adequada para corrigir esse problema.

A temperatura de cor pode ser definida como a aparência da cor quando emitida por uma fonte de luz. A luz fria serve para ambientes onde há uma necessidade de maior luminosidade. A luz quente provoca a sensação de relaxamento. Baseado nisso, a lâmpada que deve ser aplicada para um ambiente aconchegante com melhor eficiência luminosa é a
