Questões de Concurso sobre Projeto de Iluminação (Luminotécnica)

Quatro leds de cores distintas apresentam tensões diretas iguais a 4,2V 2,8V 2,2V e 1,8V. Sabendo-se que um deles emite luz vermelha, a alternativa que apresenta o seu valor de tensão direta è:

Para estipular um parâmetro à sensação de Tonalidade de Cor de diversas lâmpadas, foi definido o critério Temperatura de Cor (Kelvin) para classificar a luz. É correto afirmar que:

As grandezas e conceitos a seguir relacionados são fundamentais para o entendimento dos elementos da luminotécnica. As definições são extraídas do Dicionário Brasileiro de Eletricidade, reproduzidas das normas técnicas da Associação Brasileira de Normas Técnicas - ABNT. A unidade “lux” (lx) está relacionada:

O tipo de lâmpada que possui maior eficiência luminosa entre todas é a lâmpada:

Para determinação do índice local de iluminação, deve-se considerar o comprimento:

Quanto aos critérios ao se pensar em cálculo luminotécnico, analise as afirmações abaixo, marque V para verdadeiro e F para falso e, em seguida, assinale a alternativa que apresenta a sequência correta:

( ) Quantidade de luz.

( ) Equilíbrio da iluminação.

( ) Ofuscamento.

( ) Reprodução de cor.

Para a elaboração de um projeto de iluminação de ambiente de trabalho – interior, o projetista, deverá fazer o uso de qual norma técnica?

Um dos métodos utilizados para se calcular a quantidade de luminárias a ser instalada em um determinado ambiente é o MÉTODO DOS LUMENS, que é baseado no cálculo do fluxo luminoso necessário para se obter um iluminamento médio na área desejada. Sabendo que em uma sala de leitura de 10mx8m e 3 metros de altura, a iluminância média (E) definida pela NBR ISSO/CIE 8995-1 é de 500lux.

Considerando que a luminária escolhida é composta de 4 lâmpadas de 500 lumens cada, os valores de refletância de parede (ρp) é de 50%, fator de utilização de 0,57 e fator de depreciação de 0,85.

Creder, Hélio. Instalações elétricas. - 15.ed. - Rio de Janeiro: LTC, 2007.

Calcule a quantidade mínima de luminárias, usando o MÉTODO DOS LUMENS, e assinale a alternativa correta.

Considere as afirmações abaixo, no que se refere a lâmpadas.

I - O aumento da eficiência da lâmpada implica em redução no consumo de energia elétrica.

II - O aumento da eficiência da lâmpada implica em aumento no consumo de energia elétrica.

III - O aumento da potência elétrica da lâmpada implica em aumento no consumo de energia elétrica.

Quais estão corretas?

A etapa final do cálculo luminotécnico pelo método dos lúmens é a distribuição, no ambiente, do total de luminárias calculado, de forma a obter uma iluminação uniforme. Qual o fator que define o espaçamento máximo entre as luminárias?

Uma sala com 7 × 5 metros, voltada para uma atividade laboral requisitando 500 lux, deverá ser iluminada com lâmpadas de LED de 10 W e 800 lúmens.

Se o fator de utilização do recinto for 0,5 e o fator de depreciação da luminária for 0,5, qual característica adequada o sistema de iluminação deve possuir para atender aos requisitos do projeto luminotécnico da referida sala?

1. 22 luminárias com 4 lâmpadas do tipo por luminária, demandando uma potência não superior a 800 W, se o fator de potência de cada lâmpada for unitário.

2. A corrente de projeto não será superior a 5 A, caso o circuito de iluminação compartilhe duto com mais outro circuito (fator de correção de agrupamento de 0,8) e o fator de potência da lâmpada for unitário.

3. Um circuito de iluminação monofásico empregando condutor de PVC instalado em eletroduto de seção circular embutido em alvenaria e com seção transversal mínima para circuitos de iluminação, conforme exigência da NBR 5410/2004, desde que não incidam os fatores de correção de temperatura e agrupamento.

4. A corrente de projeto será superior a 5 A e inferior a 10 A, para lâmpadas com fator de potência igual a 0,5, acarretando na adoção de seção acima da minimamente exigida pela NBR 5410/2004 para circuitos de iluminação, considerando o uso de condutores de PVC em eletroduto de seção circular embutido em alvenaria, sem incidência dos fatores de correção de temperatura e agrupamento.

Assinale a alternativa que indica todas as afirmativas corretas.

Toda a instalação predial deve ser dividida em vários circuitos. Sobre isso, analise as considerações que se seguem e escolha a alternativa que contempla a(s) correta(s):

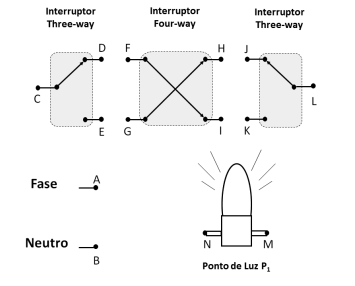

Uma instalação elétrica consiste em possibilitar que o ponto de iluminação P1 possa ser ligado ou desligado de qualquer dos três interruptores abaixo, sendo 2 do tipo paralelo (three-way) e 1 do tipo four-way.

A partir das letras que identificam os terminais dos componentes envolvidos abaixo:

Assinale a alternativa que indica a opção abaixo que não viabiliza a possibilidade requerida.

A carga de iluminação é feita em função da _______ do cômodo da residência.

Assinale a alternativa que preenche correta e respectivamente as lacunas:

Considere os seguintes itens:

1. Tamanho do ambiente.

2. Idade do trabalhador.

3. Velocidade e precisão da tarefa a ser realizada.

4. Refletância do fundo.

Para determinação da luminância (iluminação geral para a área de trabalho) interna de uma bancada, deve(m) ser considerado(s) o(s) item(ns):

A iluminação por LED é caracterizada pelo baixo consumo de energia e tem sido amplamente utilizada nas instalações elétricas residenciais, comerciais e industriais.

Para o projeto de luminotécnica de um ginásio com área de 400 m², exige-se o nível de iluminamento de 300 lux. Dado que o fator de utilização do local é 0,8 e que o fator de depreciação é 0,75, assinale a ÚNICA afirmativa que apresenta a melhor solução (lâmpada e luminária) em termos de custo, para atendimento a esse projeto. Considere que a eficiência energética [lúmens/watt] de todas as alternativas é idêntica.

Com relação às instalações elétricas de iluminação, Densidade de Potência é a potência total instalada em watt para cada metro quadrado de área. Seu Símbolo e sua Unidade de medida são respectivamente:

A Norma ABNT NBR ISO/CIE 8995-1-2013 - Iluminação de ambientes de trabalho Parte 1: Interior - estabelece, dentre outras providências, que o projetista deve estabelecer o fator de manutenção e especificar um equipamento de iluminação adequado para a aplicação em um determinado ambiente, bem como preparar um cronograma de manutenção abrangente, a fim de incluir a frequência de substituição das lâmpadas, os intervalos de limpeza das luminárias e do ambiente e o método de limpeza. Nesse sentido, se faz necessária a determinação do fator de manutenção (FM).

Considerando-se um ambiente interno (sala de aula), carga de poluição normal, ciclo de manutenção de três anos, 2.000 h/ano de vida até a queima com substituição da lâmpada a cada 12.000 h, substituição individual, luminárias com uma pequena tendência de coleta de poeira, cujo fator de manutenção do fluxo luminoso (FMFL) = 0,90, fator de sobrevivência da lâmpada (FSL) = 1,00, fator de manutenção da luminária (FML) = 0,80 e fator de manutenção das superfícies de sala (FMSS) = 0,90, o seu fator de manutenção (FM) será:

Para o projeto de iluminação de interiores, tem-se como referência a NBR 5413 e o método dos lumens. Para a aplicação do método, é necessária a determinação do fator de utilização da luminária escolhida a partir de uma tabela que faz parte dos seus dados técnicos, como, por exemplo, a tabela abaixo.

O fator de utilização encontra-se na coordenada dada por um índice K, que consta na primeira coluna vertical, variando de 0,60 a 5,00, e por um código dado na primeira linha, variando de 751 a 311.

A correta correlação do índice K e o código referem-se a:
