Questões de Concurso sobre Projeto de Iluminação (Luminotécnica)

Segundo a norma técnica vigente no Brasil, para a iluminação geral de uma área de trabalho para tarefas com requisitos visuais normais, trabalho médio de maquinaria e escritório, a iluminância baixa, média e alta estão descritas na alternativa:

Numere a segunda coluna de acordo com a primeira, associando a terminologia aos seus respectivos conceitos.

(1) Fluxo Luminoso

(2) Intensidade Luminosa

(3) Luminância

(4) Iluminância

( ) Fluxo luminoso incidente numa determinada superfície por unidade de área.

( ) Potência de radiação emitida por uma fonte luminosa em todas as direções do espaço.

( ) Potência de radiação emitida por uma fonte luminosa em uma direção especificada.

( ) Medida da sensação de claridade provocada por uma superfície iluminada.

A sequência numérica correta de preenchimento dos parênteses da segunda coluna, de cima para baixo, é

Assinale a alternativa que completa CORRETAMENTE o texto.

O mercado de lâmpadas para iluminação modificou-se significativamente nos últimos anos em virtude dos avanços tecnológicos e da necessidade do uso mais eficiente da energia elétrica. Assim, as lâmpadas do tipo LED estão ocupando um espaço importante, em substituição a outros tipos.

Considere a tabela abaixo com dados sobre algumas lâmpadas do tipo LED existentes no mercado.

A lâmpada com a maior eficiência energética é a:

Um Engenheiro Eletricista, ao se deparar com um Projeto Luminotécnico, deve decidir entre a melhor opção a ser utilizada para os pré-requisitos da obra. De acordo com os critérios de Projeto Luminotécnico, assinale a alternativa correta.

Em determinada instalação, foi utilizado o método dos lumens para projetar a iluminação de uma sala. Portanto, foram consideradas as seguintes variáveis no projeto, EXCETO:

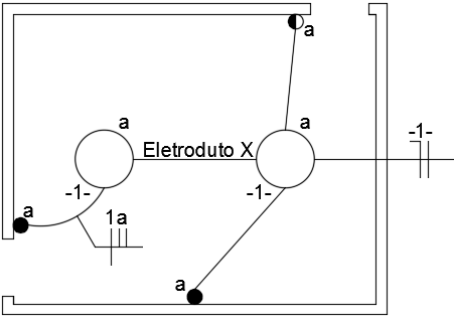

Considere o circuito de iluminação de um cômodo representado na figura a seguir. Os pontos de iluminação são acionados, independentemente, por meio de três interruptores.

De acordo com os dados apresentados, quais são os condutores que passam pelo eletroduto X:

Dentre as alternativas de iluminação listadas abaixo, determine a que representa a solução de melhor eficiência energética para a iluminação de um ambiente:

Para usarmos o método dos lumens, precisamos determinar o coeficiente de utilização que, por sua vez, necessita do índice local. Se C = Comprimento / L = largura / Hm = altura da montagem da luminária (distância da fonte de luz ao plano de trabalho), então o índice local é dado opor:

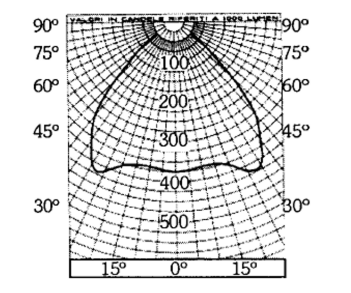

Sendo Φ = 10.000 lm, analisando-se a curva de distribuição luminosa da figura a seguir, é correto afirmar que a intensidade luminosa de tal lâmpada a 0° é igual a

A iluminação é uma das principais fontes de desperdício de energia elétrica. Para reduzir esse desperdício, é necessário observar as medidas para implementação de curto prazo, dentre as quais, deve-se procurar:

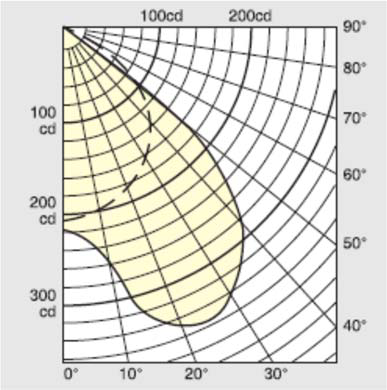

Se num plano transversal à lâmpada, todos os vetores que dela se originam tiverem suas extremidades ligadas por um traço, obtém-se a Curva de Distribuição Luminosa (CDL). Em outras palavras, a CDL é a representação da Intensidade Luminosa em todos os ângulos em que ela é direcionada num plano. De acordo com a figura da Curva de Distribuição Luminosa demonstrada abaixo e sendo valores desta uniformizados a 1cd/1000 lm, assinale a alternativa que representa qual a intensidade luminosa dessa lâmpada com fluxo luminoso de 3350 lm a 30° da origem.

Serão instaladas luminárias pendentes em um laboratório, de acordo com a norma vigente. Qual o procedimento correto?

Para verificar se a iluminação do ambiente está adequada aos padrões normativos, deve ser feita a medição utilizando-se o:

Sobre projeto e sistemas de iluminação, considere:

I. Para a previsão de carga de pontos de luz em projeto de instalação elétrica residencial, a NBR 5410 propõe para um cômodo, como a sala ou o quarto, com área superior a 6 m2, uma carga mínima de 100 VA para os primeiros 6 m2, acrescentando 60 VA para cada 4 m2 inteiros.

II. Temperatura da cor é um parâmetro luminotécnico que relaciona a cor da luz com a temperatura do bulbo da lâmpada que a produz.

III. O ciclo halógeno permite que a lâmpada halógena dicroica tenha maior tempo de vida e maior eficiência luminosa, embora ela opere com corrente elétrica bem superior à incandescente comum de mesma potência.

Está correto o que consta APENAS em

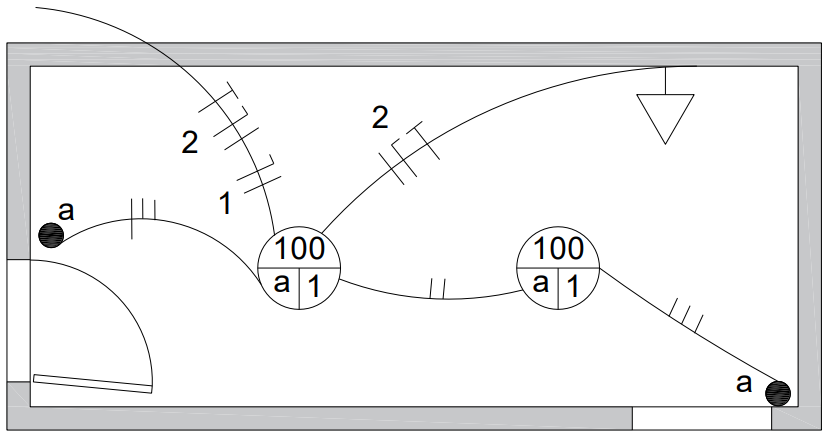

A figura mostra um comando de iluminação e uma tomada numa residência. A esse respeito, analise as afirmativas abaixo.

I. Trata-se de um comando com interruptor intermediário.

II. O circuito não irá funcionar se for implementado como indicado.

III. A tomada está localizada a 1,30 m do piso acabado.

IV. Trata-se de uma instalação com comando de iluminação paralelo e uma tomada de uso geral.

V. É utilizado um único circuito para a alimentação da tomada e da iluminação.

Assinale a alternativa CORRETA.

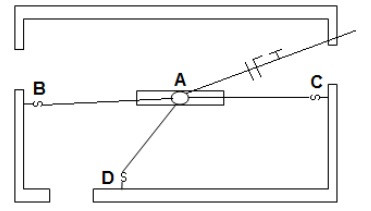

A figura abaixo apresenta uma planta elétrica com uma luminária no ponto A, interruptores paralelos nos pontos B e C e um interruptor intermediário no ponto D. No ponto A chega um circuito composto de fase, neutro e terra.

Para se comandar a luminária por meio desses interruptores, é necessário que entre os pontos A e B, A e C e A e D passem, respectivamente:

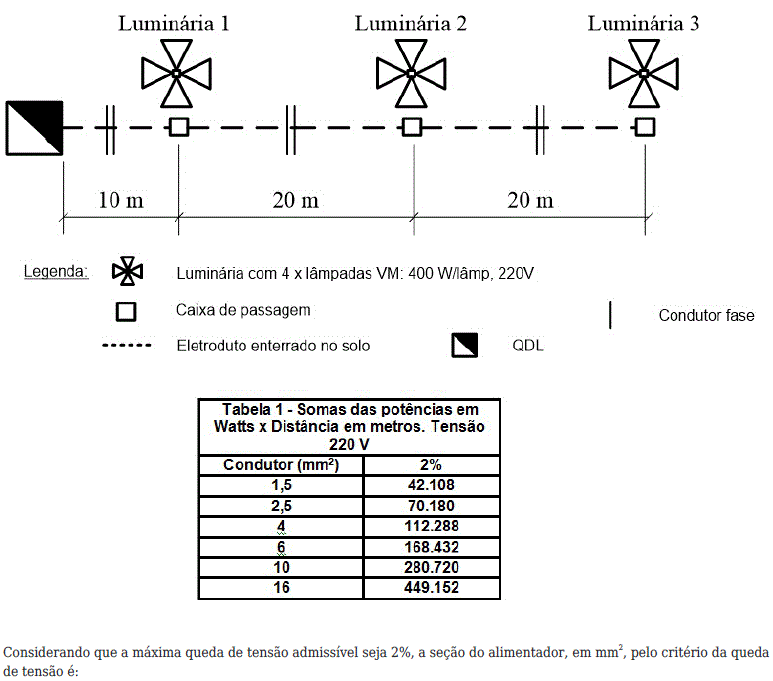

Em um projeto de iluminação de uma área externa, a solução adotada foi empregar um alimentador único desde o quadro de distribuição de luz (QDL) até a Luminária 3, conforme apresentado na Figura 1.

De maneira geral, os medidores de consumo de energia elétrica das residências e indústrias apresentam valores em quilowatt-hora (kWh) para leitura. Acerca desse assunto, é correto afirmar que o consumo de uma lâmpada de 100 W ligada 4 horas por dia, durante 30 dias, em kWh, é o seguinte:

Sobre as características de lâmpadas elétricas, considere:

I. baixo IRC (Índice de Reprodução de Cor).

II. muito utilizada em grandes áreas sujeitas a nevoeiro.

III. tipo de lâmpada incandescente.

IV. baixa eficiência luminosa (lm/W).

V. elevada vida útil.

Caracterizam a lâmpada a vapor de sódio de alta pressão, o que consta APENAS em

“Consiste em um bulbo preenchido com gás, a parede interna revestida com um fósforo e um tubo de descarga ligado em série com um filamento de tungstênio, podendo ser ligada diretamente a rede.”

Essas características referem-se às lâmpadas
