Questões de Concurso sobre Transformadores para instrumentos, Transformador de potencial e Transformador de corrente

Em unidades do SI, a permeabilidade do vácuo é μ₀ = 4𝜋 × 10⁻⁷ henrys por metro. A permeabilidade dos materiais magnéticos lineares pode ser expressa em termos de sua permeabilidade relativa μ_r, ou seja, seu valor relativo ao do vácuo, ou μ = μ_rμ₀ (Umans, 2014). Qual é a variação aproximada dos valores típicos de μ_r para os materiais usados em transformadores e máquinas rotativas?

Em uma subestação de energia elétrica de distribuição, o uso dos transformadores de corrente (TC) se destina a

Um transformador monofásico está operando conectado como um autotransformador com tensão no primário de 300 V e tensão no secundário de 100 V. Nessas condições, o autotransformador tem potência nominal de 60 kVA.

Qual é a potência nominal do transformador, em quilovolt-ampère, quando operando na sua configuração original, ou seja, sem nenhuma conexão elétrica entre o primário e o secundário?

Examine a figura abaixo.

Assinale a opção que apresenta o tipo de transformador de corrente exposto na figura acima.

O transformador é um dispositivo que converte a energia elétrica em energia térmica, através do aumento ou diminuição da tensão elétrica e da alteração da frequência da corrente elétrica.

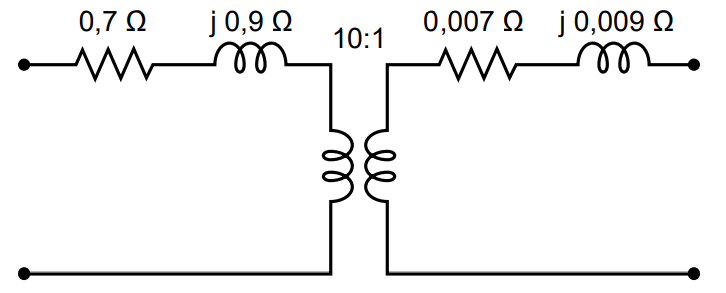

Um transformador monofásico de 25 kVA e 2400:240 V é utilizado para alimentação de uma carga em baixa tensão, que opera com a corrente nominal do transformador e com um fator de potência de 0,8 indutivo. O primário do transformador é conectado a um alimentador com tensão de 2400 V, relação X/R igual a 5 e potência de curto-circuito igual a 1 MVA. O circuito equivalente do transformador é ilustrado na figura a seguir.

Desprezando a corrente de excitação e as perdas magnéticas, a tensão sobre os terminais da carga (V_L) será:

Considerando-se que um transformador de corrente especificado com 125-5 A seja inserido em um barramento com 80 A, é correto afirmar que a corrente fornecida pelo secundário será superior a 3,0 A.

A corrente no secundário de um transformador de corrente suprindo uma determinada carga é de 3,5 A.

O valor da corrente no circuito primário sem correção, sabendo-se que o TC é de 400-5A, é igual a

Um militar da Marinha do Brasil, a pedido do seu encarregado, estudou os parâmetros de transformador localizado no sistema de controle de propulsão de um navio. Por meio dos valores fornecidos pelo fabricante, o militar observou que o enrolamento primário possuía indutância de 100 mH enquanto o enrolamento secundário apresentava um valor de 1600 mH. Ao considerar um fator de acoplamento de 0,5, qual é o valor da indutância mútua do transformador?

Um amperímetro de corrente alternada com fundo de escala de 5 A é conectado a um circuito elétrico através de um TC com relação 400:5. Se a indicação no amperímetro é de 3,8 A, a corrente no circuito é de

Nesse tipo de transformador, existem perdas por efeito Joule.

Se a corrente de linha do lado de baixa tensão for igual a (1.156/138) A, a potência aparente nominal do transformador será de aproximadamente 200 kVA.

Se o secundário tiver conexão em triângulo em vez de conexão em Y, as tensões de 180 Hz aplicadas à carga serão maiores.

Analise as afirmativas abaixo sobre os ensaios realizados em transformadores de potência.

1. O ensaio de curto-circuito é realizado com as tensões e correntes nominais do transformador.

2. O ensaio de curto-circuito é utilizado para encontrar a impedância equivalente série de um transformador.

3. O ensaio de circuito aberto é utilizado para definir as perdas no núcleo de um transformador.

Assinale a alternativa que indica todas as afirmativas corretas.

Um transformador de alta tensão típico, de núcleo de ferro, tem as seguintes especificações: 3 kVA, 2.000/220 V e 60 Hz. As tensões especificadas (2.000 V e 220 V) são as do primário e do secundário, mas não necessariamente nessa ordem; ou seja, se 2.000 V for a tensão aplicada ao primário, a tensão no secundário será 220 V, e vice-versa. A potência aparente especificada para esse transformador é de 3 kVA. Determine a corrente máxima na carga se a tensão no secundário for 2.000 V (considere o valor com 1 casa decimal).

No caso de um transformador de corrente para serviços de medição com classe de exatidão 3,0, considera-se que ele está dentro de sua classe de exatidão, em condições especificadas, quando nestas condições o fator de correção da relação está entre os limites de:

Assinale a alternativa que completa a frase abaixo.

Os transformadores de corrente (TC) estão divididos em dois tipos fundamentais: transformadores de corrente para serviço de __________ e transformadores de corrente para serviço de ___________.

Em um circuito com transformador monofásico ideal, a carga é puramente resistiva, com potência de 2.200 W, tensão nominal do primário igual a 220 V e tensão nominal do secundário igual a 110 V. Com base nessas informações assinale a alternativa que representa o valor da corrente no primário.

O motor série deve partir com carga para evitar que o elevado torque de partida cause o disparo da máquina.

Os transformadores de potencial (TP) são equipamentos monofásicos que possuem o circuito primário isolado eletricamente do circuito secundário, mas ficam acoplados magneticamente um ao outro. Esses equipamentos são utilizados para rebaixar o nível de tensão, de modo a permitir que os instrumentos de medição e proteção funcionem adequadamente sem que haja necessidade de possuírem tensão de acordo com o valor nominal da rede à qual estão ligados.

Nesse contexto, a tensão no circuito secundário desses transformadores tem, por norma, seu valor padronizado em
