Questões de Concurso sobre Transformadores para instrumentos, Transformador de potencial e Transformador de corrente

Uma cabine de medição de um consumidor de baixa tensão de padrão 220V/127 V é dotada de um TC de 25 A. Sabe-se que esse consumidor possui fator de carga igual a 0,8 e fator de potência igual à unidade, e que a energia consumida em 24 horas é igual a 15.840x√3 kWh.

Para esse período, a corrente máxima no secundário desse TC é: Dado: a corrente máxima no secundário dos TCs é 5 A.

Os transformadores são usados para abaixar ou aumentar as tensões e correntes elétricas em circuitos de consumo ou transmissão de energia elétrica. Existem diversos tipos de transformadores que atendem a diferentes necessidades, dentre eles, o que tem como principal finalidade abaixar a intensidade da corrente elétrica, a fim de transmiti-la para redes de transmissão ou para dispositivos que não suportem correntes elétricas altas, é chamado de:

Em um bay de subestação, na medição de uma tensão de fase e de uma corrente de linha são usados um transformador de potencial (TP) e um transformador de corrente (TC). O TP tem relação de espiras entre seu primário e secundário de 10000:100, enquanto que o TC possui uma relação de transformação de corrente de 500:5, com um burden secundário de 3,0 Ohms. Dadas as grandezas primárias na rede, com tensão de fase de 13,7 kV e corrente de linha de 20 A, as grandezas secundárias no TP e TC são, respectivamente:

Em relação aos transformadores de corrente, assinale a alternativa correta.

Os transformadores de corrente (TCs) devem ser fabricados de acordo com a sua destinação no circuito no qual operarão, podendo ser transformadores de corrente para medição ou para proteção. Diante disso, analise as afirmativas a seguir e assinale a alternativa que aponta as corretas.

I. A saturação do núcleo em um TC de medição serve para proteger os instrumentos contra sobrecargas ou sobrecorrentes, ao contrário do TC de proteção, que não deve saturar para correntes de alto valor, principalmente para as correntes que surgem no defeito do sistema.

II. O TC de medição possui um fator de segurança. A segurança do instrumento alimentado pelo TC será maior quanto maior for esse fator de segurança.

III. Os TCs para proteção com núcleo convencional, sem entreferro, oferecem uma excelente fidelidade à corrente de curto-circuito de valor simétrico, na relação primário para o secundário, o que não ocorre com as correntes de configuração assimétrica.

IV. Jamais se deve utilizar transformadores de proteção em serviço de medição, no entanto podem-se utilizar transformadores de medição em serviços de proteção.

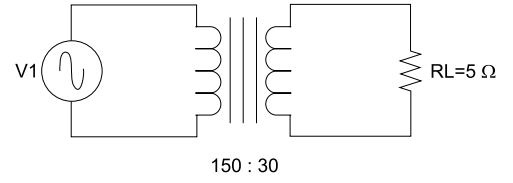

Considere o circuito com transformador mostrado na figura a seguir.

O valor da tensão V1 para que o resistor de carga RL dissipe uma potência de 500 W é:

Para as finalidades de medição para faturamento em uma rede elétrica de média tensão, são utilizados transformadores de instrumentação. Sobre esses equipamentos é correto afirmar que um transformador de

Considerando o transformador de núcleo de ferro com coeficiente de acoplamento (k) igual a 1, quanto vale a tensão induzida na saída deste transformador (E_s)?

A corrente no primário de um transformador monofásico ideal, com valor nominal de 13,8 kV / 380 V, é de 6,5 A. A corrente no secundário, deste transformador, é:

Considerando que, no circuito elétrico precedente, o transformador é ideal, assinale a opção correta.

Um transformador de corrente (TC) tem uma relação de transformação de 500:5. A corrente primária é de 1250 A e a impedância de carga no secundário é de 1 ohm. Assinale a alternativa CORRETA, que mostra a potência aparente no secundário do TC.

Examine o transformador abaixo.

Dado o transformador representado acima, os valores de $\hat{V}$₂, e N₂ são, respectivamente:

Considerando o conteúdo de Eletrônica Básica e o circuito abaixo que possui um transformador com relação de espiras de 5:1 com tensão no primário de 120V rms (V₁), é CORRETO afirmar que o valor da tensão rms no secundário do transformador (V₂) é:

Fonte: MALVINO, Albert Paul; BATES, David J. Eletrônica, v. 1. 7ª ed. São Paulo: McGraw- Hill, 2011.p. 94, fig. 4-5.

Qual dispositivo é utilizado na medição de corrente elétrica em uma subestação?

O lado primário de um banco de transformadores monofásicos na configuração estrela está conectado a um setor do sistema elétrico com 400 kV de tensão de linha. As tensões primárias dos transformadores monofásicos são iguais a (400/$\sqrt{3}$) kV. A tensão de base adotada no setor onde se encontra o lado primário do transformador é igual a 400 kV.

A tensão em p.u. no setor conectado ao secundário do transformador é igual a

Analise as seguintes afirmativas relacionadas ao dimensionamento de equipamentos elétricos de força, proteção, comando e marque (V) as VERDADEIRAS (F) para as FALSAS.

( ) Em um sistema de distribuição de energia, os transformadores devem ser dimensionados considerando apenas a carga máxima esperada, sem levar em conta variações de carga ao longo do dia.

( ) Dispositivos de proteção, como disjuntores e fusíveis, devem ser selecionados com base na corrente de curto-circuito máxima que o sistema pode enfrentar.

( ) No dimensionamento de cabos elétricos, a resistência térmica do solo é irrelevante para instalações subterrâneas.

( ) O dimensionamento correto de um motor elétrico deve levar em conta o torque de partida e a carga contínua que o motor irá operar.

( ) Medidores de energia devem ser calibrados para garantirem a precisão na medição do consumo, mas não precisam ser ajustados para diferentes tipos de carga.

Marque a opção que apresenta a sequência CORRETA.

Em um transformador, a tensão é proporcional ao número de espiras do enrolamento, enquanto a corrente é inversamente proporcional ao número de espiras; dessa forma, desprezando as perdas e a dispersão, a potência aparente de entrada será igual à potência aparente de saída do transformador.

A corrente de excitação medida no lado de baixa tensão de um transformador de 100 kVA e 10000:500 V é 10 A. À sua impedância equivalente referida ao lado de alta tensão é 4 + j3 $\Omega$. Usando a especificação nominal do transformador como base, expresse, no sistema por unidade (pu), a corrente de excitação e a impedância equivalente e assinale a opção correta.

O transformador de potencial é capaz de reduzir a tensão do circuito para níveis compatíveis com a máxima tensão suportável por instrumentos de medição e por circuitos de proteção.

Deseja-se medir a intensidade de corrente de um circuito de corrente alternada, que atinge valores da ordem de 600 A, empregando-se um instrumento cujo fundo de escala é de 5 A. Para isso, é empregado um transformador de corrente com relação de transformação de 800 A : 5 A.

Se o valor indicado no instrumento é de 2,8 A, a corrente real do circuito corresponde a
