É CORRETO afirmar que a potência máxima de um transmissor de AM de 50W de potência de portadora equivale a:
A
25W.
B
50W.
C
75W.
D
100W.
O meio de transmissão de dados serve para oferecer suporte ao fluxo de dados entre dois pontos. Computadores em rede ficam interligados por meio de fios elétricos, fibras ópticas, ondas de rádio ou raios de luz e nas redes com fio, pode-se utilizar o par trançado ou cabo coaxial. Em relação aos meios de transmissão de dados, assinale a afirmativa incorreta.
A
O cabo coaxial é constituído de dois condutores dispostos axialmente, separados entre si e envoltos por material isolante, e possibilita uma taxa de transferência de até 10 Mbps. É usado por algumas redes industriais, principalmente em controle e supervisão, e tem vasta aplicação em outros tipos de comunicação de dados, como sinais de TV, rádio, áudio, etc.
B
O cabo par trançado é constituído de quatro pares de fios de cobre, trançados entre si. Essa disposição serve para reduzir ruído e manter constante as propriedades elétricas, ao longo de toda a extensão. Também cancela as interferências eletromagnéticas de fontes externas e reduz interferências entre cabos vizinhos. Tem desempenho inferior ao cabo coaxial.
C
O cabo fibra óptica é o meio físico para interligar dispositivos a grandes distâncias ou em ambientes ruidosos, ou ainda com grandes quantidades de dados a serem transmitidos. Utiliza sinais de luz codificados para transmitir os dados, proporciona isolamento elétrico entre os dispositivos, é imune a interferências eletromagnéticas e transmite em alta velocidade (10 Mbps a 1 Gbps).
D
Rádio frequência tem como canal de transmissão o ar. Rádios transmissores são sujeitos a interferência devido a: relâmpagos, reflexões em prédios ou em outras superfícies, transmissões ou frequências adjacentes. O resultado é uma frequência pobre ou uma transmissão de dados truncada que gera a necessidade de repetir informação para estar certo de que ela foi recebida.
E
Micro-ondas é uma tecnologia de transmissão de dados a longa distância. O uso de altas frequências na faixa do GHz disponibiliza maior largura de banda do que as rádios VHF e UHF. O custo desses sistemas é relativamente baixo, são de fácil instalação, seguros e, por isso, dispensam o uso de técnicas de encriptação.
Os Receptores:
A
Transformam diversas formas de energia em energia elétrica.
B
Dissipam energia elétrica exclusivamente na forma de calor.
C
Convertem energia elétrica em energia cinética.
D
São usados para medir diferentes parâmetros do circuito, como tensão elétrica e corrente elétrica.
E
Fornecem um mecanismo de interrupção da corrente elétrica caso ela exceda o limite de segurança.
A partir de dois métodos de conversão de sinal — método de equilíbrio de força e método de equilíbrio de movimento — são fabricados os tipos de transmissores
A
eletrônicos e analógicos
B
digitais
C
inteligentes
D
pneumáticos
E
smart
O que caracteriza um receptor super-heteródino?
A
A utilização de um oscilador local com frequência igual ao sinal recebido pela antena do receptor.
B
A mistura do sinal recebido com a frequência gerada por um oscilador local para obtenção de uma frequência intermediária (FI).
C
O processo de geração de uma frequência intermediária (FI) com frequência superior ao sinal RF recebido pela antena.
D
O resultado do processo de super-heterodinagem é uma frequência de rádio utilizada para a transmissão do sinal pela antena.
Considerando que os conceitos de processamento de sinais em tempo contínuo e em tempo discreto são empregados em diversos ramos da engenharia elétrica, tais como em sistemas de controle e de comunicações, assinale a opção correta.
A
Os filtros Butterworth de tempo discreto são caracterizados por possuírem resposta ao impulso finita, além de apresentarem magnitude da resposta em frequência monotônica nas faixas de passagem e de rejeição.
B
A resposta em frequência de dois sistemas lineares invariantes no tempo conectados em cascata é igual à convolução da resposta em frequência de cada um dos sistemas individualmente.
C
O eixo imaginário da transformada de Laplace corresponde à transformada de Fourier, que, por sua vez, é representada por uma circunferência de raio unitário e centro na origem do plano complexo da transformada Z.
D
Em um sistema linear invariante no tempo com resposta ao impulso infinita, o estado atual do sinal de saída só depende dos valores atuais e passados do sinal de entrada.
E
A diferença básica entre a transformada de Fourier discreta e a transformada rápida de Fourier (fast Fourier transform) é que a primeira se aplica a sinais periódicos e aperiódicos, ao passo que a segunda só pode ser aplicada a sinais periódicos.
Assinale a alternativa correta sobre os métodos físicos de transmissão de dados em redes de comunicação industriais.
A
A rede Modbus apresenta como meios físicos padrões RS485, IEC 61158-2 e fibra óptica para atender às necessidades de imunidade a ruídos.
B
A rede Profibus PA pode ser implementada em uma interface elétrica padrão RS485 de 6 pares de fios trançados.
C
A rede Modbus TCP/IP foi desenvolvida para implementação em redes Ethernet com cabeamento a 2 fios e conectores RJ45.
D
A rede Profibus DP utiliza somente como meio físico a RS-485-IS que é intrinsecamente segura para uso em áreas perigosas.
E
A rede AS-I utiliza cabo padrão próprio com uma seção geometricamente especificada para conexões através de perfuração (conectores “vampiro”).
Um sistema PCM usa um quantizado uniforme seguido de um codificador binário de 16 bits. A taxa de bits do sistema é igual a 80𝑥106 b/s. A máxima largura de banda de mensagem em que o sistema opera satisfatoriamente (em MHz) é:
A
2,0
B
4,0
C
2,5
D
1,5
E
3,0
Considerando um receptor super-heteródino, qual das etapas fornece em sua saída a frequência intermediária?
A
Antena.
B
Misturador.
C
Oscilador local.
D
Amplificador de áudio.
Para diminuir a distorção de um sinal digital transmitido (sistema pulsado) por um meio de transmissão, deve-se
A
utilizar a modulação por amplitude.
B
utilizar a modulação por divisão de tempo.
C
aumentar a banda passante do meio de transmissão.
D
utilizar um meio de transmissão com uma pequena banda passante.
Considerando um canal que utiliza uma codificação A/D de 8 bits com uma largura de banda de 8 MHz, a taxa máxima de transferência desse canal, na ausência de ruídos é igual a
A
16 Kbps.
B
64 Kbps.
C
128 Mbps.
D
64 Mbps.
Os transmissores são essenciais quando o resultado da medição de um sensor deve ser comunicado a outro dispositivo para uso ou armazenamento. Considere que o sinal de saída de um medidor tenha sido preparado para transmissão e que o transmissor tenha sido configurado para trabalhar com o sinal do medidor em toda a faixa de medição, ou range. Nessas condições, é CORRETO afirmar:
A
Se o sinal do medidor tiver, dentro do range, uma variação de 25%, o sinal de saída de um transmissor 3-15 PSI apresentará uma variação de 3 PSI.
B
Se o sinal do medidor tiver, dentro do range, uma variação de 25% do fundo de escala, o sinal de saída de um transmissor 3-15 PSI apresentará uma variação de 4 PSI.
C
Se o sinal do medidor tiver, dentro do range, uma variação de 25%, o sinal de saída de um transmissor 4-20 mA apresentará uma variação de 4 mA.
D
Se o sinal do medidor tiver, dentro do range, uma variação de 25% do fundo de escala, o sinal de saída de um transmissor 4-20 mA apresentará uma variação de 4 mA.
E
Se o sinal do medidor tiver, dentro do range, uma variação de 25% do fundo de escala, o sinal de saída de um transmissor 4-20 mA apresentará uma variação de 5 mA.
Ano:
2018
Banca:
Instituto Acesso
Para o processamento de sinais de elétricos a Transformada de Fourier é utilizada para:
A
Decomposição espectral
B
Decomposição harmoniosa
C
Decomposição simétrica
D
Decomposição assimétrica
E
Decomposição harmônica
Considerando um receptor de rádio-frequência sintonizada, assinale a alternativa que represente uma característica desse sistema.
A
Utiliza apenas um estágio sintonizado de RF.
B
A seletividade varia ao longo da faixa de recepção.
C
A largura de banda é diretamente proporcional ao fator de qualidade.
D
A relação entre ganho dos amplificadores e frequência é inversamente proporcional.
Um sistema de comunicação opera com uma única portadora, que apresenta um distúrbio de interferência entre símbolos. A melhor técnica que deve ser aplicada no receptor para minimizar esse distúrbio é chamada de
A
sincronização.
B
codificação.
C
modulação.
D
equalização.

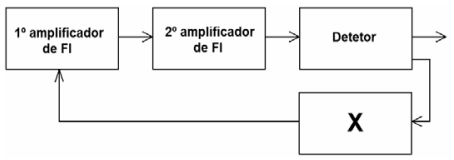

Indique o nome do bloco “X” na etapa do diagrama em blocos do receptor super-heteródino abaixo.
A
Misturador.
B
Oscilador local.
C
Amplificador de áudio.
D
Controle automático de ganho.

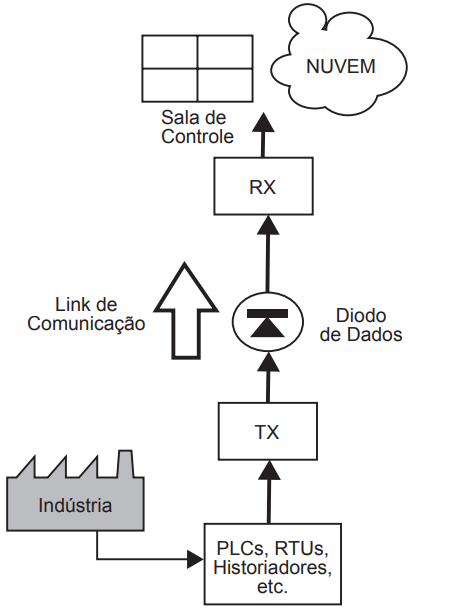

O uso de dispositivos conhecidos como diodos de dados (também conhecidos como gateways unidirecionais) tem deixado de ser exclusivo de ambientes militares e de usinas nucleares para ser utilizado em ambientes industriais. Os diodos de dados são dispositivos que fazem transferências de dados entre si em somente uma direção, podendo ser úteis para levar dados do chão de fábrica para o ambiente corporativo, ou até mesmo para nuvem, sem colocar em risco a rede do ambiente industrial. Isso geralmente é garantido de forma física: um dispositivo (TX) possui somente um transmissor, e o outro (RX) possui somente um receptor, como ilustrado na Figura abaixo.
Sistema de
Controle Indutrial
Apesar de proverem alto nível de segurança, tais dispositivos apresentam um problema potencial: como a comunicação é unilateral, caso o link de comunicação apresente algum problema, o transmissor não tem como saber se o receptor recebeu suas mensagens, e, potencialmente, dados do ambiente industrial podem ser perdidos.
Uma maneira de contornar isso é provendo armazenamento do lado do transmissor de forma que, por retransmissão preventiva ou mecanismo manual, os dados sejam reenviados para o receptor.
Supondo que o fluxo de dados no link seja constante a uma taxa de 4 MB/s, qual a quantidade de armazenamento necessária, no dispositivo TX, para que, caso o link fique inoperante por 2 horas, não seja perdido qualquer dado?
A
8 MB
B
240 MB
C
480 MB
D
14.400 MB
E
28.800 MB
O sistema de comunicação pode ser do tipo analógico ou digital. O sistema de comunicação digital é consideravelmente mais complexo. Se o sinal da mensagem estiver na forma analógica, como nos sinais de fala e vídeo, o transmissor executará três operações básicas sequenciais para convertê-lo para a forma digital:
A
amostragem, filtragem e quantização.
B
amostragem, janelamento e quantização.
C
amostragem, quantização e codificação.
D
filtragem, quantização e aplicação da frequência de amostragem.
E
amostragem, codificação binária e quantização.
A transmissão digital possui algumas vantagens sobre a transmissão analógica, dentre elas
A
o baixo custo nos projetos de sistemas e circuitos apesar da relativa complexidade na interface dos circuitos.
B
a baixa taxa de amostragem necessária para converter um sinal analógico, normalmente menor que duas vezes a frequência do(s) sinal(is) amostrado.
C
a possibilidade de realizar multiplexação de várias fontes, inviável em sistemas analógicos.
D
a possibilidade de regeneração dos pulsos entre repetidores nos enlaces digitais, evitando o acúmulo de ruído.
Em telecomunicação, as informações de áudio e/ou vídeo são transmitidas através da inserção desses sinais em uma portadora de alta frequência num processo denominado modulação. Isto permite que várias fontes de informação possam utilizar frequências portadoras diferentes utilizando o mesmo meio. Esse processo de transmissão na qual cada fonte utiliza uma frequência portadora particular para transmitir sua informação é denominado:
A
amplitude modulada.
B
divisão de frequência no tempo.
C
multiplexação por divisão de frequência.
D
multiplexação por divisão no tempo.
