Indique corretamente qual dos meios físicos de transmissão listados abaixo apresenta a menor atenuação de sinal.
A
Fibra óptica
B
Cabo serial
C
Cabo coaxial
D
Cabo de par trançado blindado
E
Cabo de par trançado sem blindagem

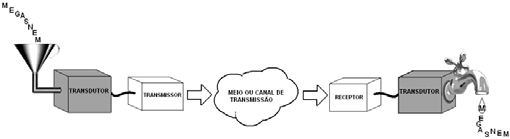

A figura a seguir traz um descritivo bem-humorado de um sistema de comunicação típico. A respeito de sistemas desse tipo, assinale a alternativa correta.
A
O transdutor na entrada do sistema converte a mensagem, ou informação, em um sinal elétrico de frequência intermediária (FI), que, por sua vez, será adaptado pelo transmissor ao meio de transmissão, quando será gerado um sinal banda-base.
B
O meio ou o canal de transmissão é a principal fonte de ruído de disparo no sistema, principalmente em meios não guiados.
C
O transmissor recebe o sinal do transdutor, adaptando este ao meio de transmissão, utilizando também técnicas de modulação. São exemplos de modulação analógica o AM, FM e PM.
D
No receptor, o sinal gerado pelo transmissor é demodulado. Independentemente da relação sinal-ruído, o sinal ainda será inteligível, ficando o transdutor responsável por recuperar a mensagem.
E
A principal fonte de ruído branco é o transdutor de saída. O mesmo ruído é encontrado no transdutor de entrada, mas com denominação diferente: ruído natural.
Um perito está estudando a interferência em um sinal
amostrado. A interferência suspeita tem frequência
aproximada de 100kHz. Para isso, está usando um amostrador
com frequência de amostragem de 100MHz, e um conversor
AD de 12 bits.
A esse respeito, assinale a alternativa correta.
A
Com os dados apresentados, é possível afirmar que 12
bits são suficientes para que se possa analisar a
interferência.
B
Com os dados apresentados, é possível afirmar que 12
bits são insuficientes para que se possa analisar a
interferência.
C
Utilizando o “método da transformada rápida de Fourier”,
pode-se calcular a potência do sinal interferente.
D
Utilizando o “método de Newton-Raphson”, pode-se
calcular a potência do sinal interferente.
E
Utilizando a “regra de L’Optal”, pode-se calcular a potência
do sinal interferente.
Receptores de alto desempenho, como os utilizados para comunicação por satélite, devem ter um amplificador de baixo ruído (low-noise amplifier – LNA) e alto ganho, para que a sua figura de ruído seja pequena. Em um receptor super-heteródino, esse amplificador deve estar no estágio de FI.
C
Certo
E
Errado
O receptor mencionado é capaz de garantir uma SINAD
(signal to noise and distortion) superior a 60 dB, de acordo
com as informações apresentadas.
C
Certo
E
Errado
A função do filtro notch, na situação mencionada, é suprimir
a distorção AM do sinal FM.
C
Certo
E
Errado
A figura de ruído do receptor da ET é superior a 8 dB.
C
Certo
E
Errado
A freqüência do sinal portador define a freqüência de transmissão do sistema, e não deve ser superior à freqüência do sinal modulador.
C
Certo
E
Errado
Se o sistema opera em condições ideais, o filtro na saída do transmissor deve ser do tipo passa-faixa e sua largura de banda de 3 dB pode ser inferior a 1,5 MHz.
C
Certo
E
Errado
A banda de freqüências necessária à transmissão de um sinal modulado em freqüência, teoricamente, é infinita. Entretanto são feitas aproximações baseadas nas pequenas potências das faixas laterais a partir de uma certa ordem. Se estas faixas são eliminadas, na prática não haverá prejuízos. Considerando que uma rádio FM estéreo usa um desvio máximo da portadora de 75 kHz, uma sub-portadora estéreo de 38 kHz, e uma freqüência máxima da moduladora de 15 kHz, a banda necessária para a transmissão será de:
A
113 kHz;
B
150 kHz;
C
180 kHz;
D
236 kHz;
E
256 kHz.
A ERP do sistema transmissor é inferior a 60 dBm.
C
Certo
E
Errado
A densidade espectral de potência do sinal s1(t) é nula para a freqüência de 8 MHz e tem a vantagem, com relação aos códigos de linha RZ polar e manchester, de não apresentar nível DC. No entanto, apresenta a desvantagem, com relação a essas técnicas, de que 90% de sua energia está concentrada em banda de freqüência de maior largura.
C
Certo
E
Errado
Caso o sistema receptor opere no limite de sua sensibilidade, e supondo propagação por espaço livre com perda adicional estimada em 40 dB, então d deve ser inferior a 16 km.
C
Certo
E
Errado
No diagrama abaixo, os "Dados" devem ser transmitidos no lado da transmissão e recuperados no lado da recepção. "CPA" é um gerador de códigos pseudo-aleatórios e "F" é um filtro passa - baixa. O diagrama representa, de um modo simplificado, um tipo de acesso ao meio usada em telefonia.
Esse modo de acesso é conhecido como:
A
CSMA/CA
B
TDM
C
CDMA
D
CSMA/CD
E
TDMA
Entre as vantagens de uma transmissão PCM é possível citar o fato de o sinal digital:
A
ser muito sensível às interferências;
B
poder assumir muitos valores distintos;
C
utilizar a multiplexação por freqüência (FDM);
D
ser obtido de amostras com metade da maior freqüência do sinal;
E
poder ser regenerado por repetidores ao longo do circuito.
Nas centrais telefônicas digitais, a Modulação por Codificação de Pulsos (PCM) é realizada por circuitos integrados conhecidos por CODEC (Codificadores/Decodificadores). Um codificador para a conversão do sinal analógico em PCM de hierarquia européia deve conter:
A
um filtro passa-faixa de 300 Hz a 3400 Hz, um amostrador, um compressor com a característica de lei "A", um quantizador, um conversor analógico/digital, um conversor paralelo/série, contadores e um relógio normalmente externo.
B
um filtro passa-faixa de 300 Hz a 3400 Hz, um amostrador, um compressor com a característica de lei "%uF06D", um quantizador, um conversor analógico/digital, um conversor paralelo/série e um relógio externo.
C
um amostrador com a característica de lei "A", um quantizador, um conversor analógico/digital, um conversor série/paralelo para transmissão orientada a "byte", contadores.
D
um filtro passa-faixa de 60 kHz a 108 kHz, um amostrador, um compressor com a característica de lei "A", um quantizador, um conversor analógico/digital e um conversor paralelo/série.
E
um filtro passa-baixa com freqüência de corte superior em 4 kHz, um amostrador, um compressor com a característica de lei "%uF06D", um quantizador, um conversor analógico/digital, um conversor paralelo/série e um relógio externo.
No sistema de radar acima, uma única antena permitiria a transmissão e a recepção do sinal, utilizando-se, para isso, um dispositivo denominado acoplador direcional, que possibilita recuperar amostras dos sinais.
C
Certo
E
Errado
Para transmitir em banda básica os 160 kbps, um esquema de transmissão binária requererá um canal com largura de banda maior que 80 kHz. Se a transmissão for passa-faixa e do tipo PSK binária, então o canal deverá ter largura de banda maior que 160 kHz.
C
Certo
E
Errado

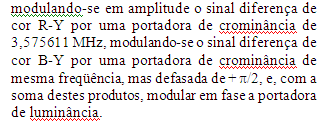

A transmissão do sinal de crominância em um sistema de TV analógico PAL, padrão M, é feita basicamente:
A
B
C
D
E
Em um enlace de rádio em uma freqüência de 2 GHz, as estações A e B distam 20 km e a potência do transmissor é de 1 Watt. São usadas antenas, tanto em A quanto em B, de ganho igual a 20 dB e as perdas totais nos dispositivos passivos de alimentação das antenas de A e B totalizam 10dB. Considerando-se a aproximação log 10 2 = 0,3, o nível de sinal na entrada do receptor será aproximadamente de:
A
- 4,0 dbm
B
- 44,4 dBm
C
- 64,4 dBm
D
- 82,0 dBm
E
- 102, 6 dBm
