Questões de Concurso sobre Engenharia Física

Na Figura abaixo, representa-se uma força concentrada F, aplicada à extremidade da viga biapoiada ABCD, com o objetivo de elevar uma carga posicionada conforme indicado.

O menor valor da força F, expressa em newtons, para elevar uma carga P de 2.100 N, que faz com que a reação no apoio A seja nula, é

Um carrinho utilizado na movimentação de cargas em um armazém é puxado do repouso até uma velocidade de 2,0 m/s em 4 segundos e com movimento uniformemente variado.

A distância, em metros, percorrida pelo carrinho durante esse tempo é

Uma partícula pontual A, de massa 1,5 ^. 10^-6 g, tem carga elétrica igual a +2,0 ^. 10^-6 C e está fixa na origem do eixo x. Na posição x = +4,0 cm, encontra-se outra partícula pontual B, com metade da massa e o dobro da carga elétrica da partícula A.

O módulo, em newtons, e o sentido da força elétrica sentida pela partícula A devido à partícula B são, respectivamente,

Dado

constante elétrica k = 9,0 ^. 10⁹ N m²/C²

Qual é, aproximadamente, a amplitude máxima do movimento vibratório de uma massa de 100 kg e frequência de 6 Hz, considerando que a força aplicada é de 100 N e a constante elástica é de 2 N/m?

Em uma tubulação de 100 metros de comprimento e seção circular de 200 mm, a água escoa a uma vazão de 20 l/s. Considerando uma rugosidade da parede interna de 0,01 mm e um coeficiente de perda de carga de 3,75, qual a perda de carga aproximada?

Por definição, entropia é:

A barra AB tem peso de 1kg e a mola está relaxada para θ = 0°. Considerando a Figura 4, determine a rigidez k da mola para θ = 30° de modo que o sistema fique em equilíbrio estático.

Figura 4

Qual a unidade de medida utilizada pelo oxímetro para medir a saturação de oxigênio no sangue?

De acordo com o sistema internacional, qual é a unidade correta no sistema internacional para mensurar calor?

No processo de congelamento de uma quantidade de água, embora a entropia diminua, não há violação da 2.ª lei da termodinâmica.

A densidade de um líquido pode ser medida em kg/m³, por um densímetro.

Um grande imã gera, em uma região do espaço, um campo magnético uniforme, orientado verticalmente para cima. Um feixe de elétrons é lançado horizontalmente, nessa região.

Logo após entrar nessa região, esse feixe de elétrons é

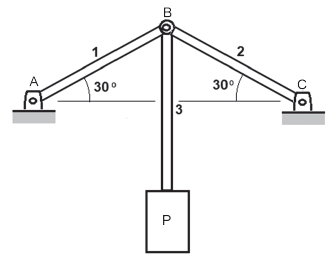

A estrutura representada na Figura abaixo é constituída de 3 barras unidas pelo pino B. Considere que as barras 1 e 2 tenham área de seção transversal de 1,0 cm², e a barra 3, área de 1,2 cm².

As tensões normais que atuam nas barras 1, 2 e 3 para suportar a carga P de 2.400 N são, em MPa, respectivamente, de

O descarregamento de uma caixa de massa m é realizado com o deslizamento da caixa por um plano inclinado de a graus (10º < α < 30º), conforme mostrado na Figura.

Considerando-se nulo o atrito entre a caixa e o plano, e sendo g a aceleração da gravidade, a aceleração de deslizamento da caixa sobre o plano

Um sistema de primeira ordem, como, por exemplo, um sistema para controle de nível, apresenta a seguinte função de transferência:

G(s) = 25/(s + 25).

Qual é o valor, em segundos, da constante de tempo desse sistema?

Em um acelerador eletrostático linear, com comprimento igual a 6,0 m, prótons são acelerados a partir do repouso até uma velocidade final de 4,0 ^. 106 m/s.

Qual é a diferença de potencial, em kV, na qual esse acelerador opera?

Dado

carga elétrica do próton = 1,6 ^. 10^-19 C

massa do próton = 1,7 ^. 10^-27 kg

A equação de Euler para seções transversais circulares é:

$d={\left(\frac{64{}^{.}Fc{r}^{.}{l}^2}{{\pi }^3{}^{.}C{}^{.}E}\right)}^{}$^1/4

Considerando C=1, especifique o diâmetro aproximado de uma coluna circular de 1,5 m de comprimento que deve suportar uma carga máxima estimada em 44 kN. Use um fator de segurança de 2 e considere as extremidades como articuladas. O material da coluna possui resistência ao escoamento de 500 MPa e módulo de elasticidade de 200 GPa.

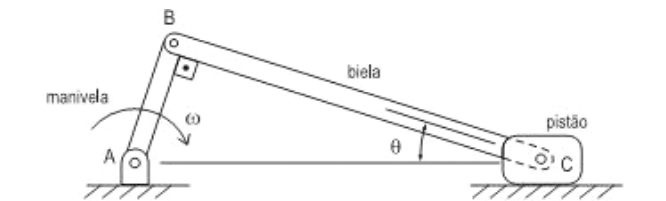

Considerando a Figura 2, qual é, aproximadamente, a força exercida por um mecanismo – biela manivela – com raio (A-B) de 100 mm, rotação (w) de 600 rpm e uma carga (pistão) de 100 kg?

Figura 2

Qual é a velocidade de ponta da pá de uma bomba hidráulica com rotor de 600 mm de diâmetro, vazão de 300 l/s e rotação de 1100 rpm?

Qual é a unidade correta no Sistema Internacional para mensurar vazão de líquido?
