Com base na NBR 10067 (ABNT), que trata da representação aplicada a desenho técnico, po...

Com base na NBR 10067 (ABNT), que trata da representação aplicada a desenho técnico, pode-se representar a projeção ortográfica do desenho de um sólido tanto no 1º como no 3º diedro.

Segundo os padrões normativos estabelecidos por esta norma, analise as afirmativas abaixo.

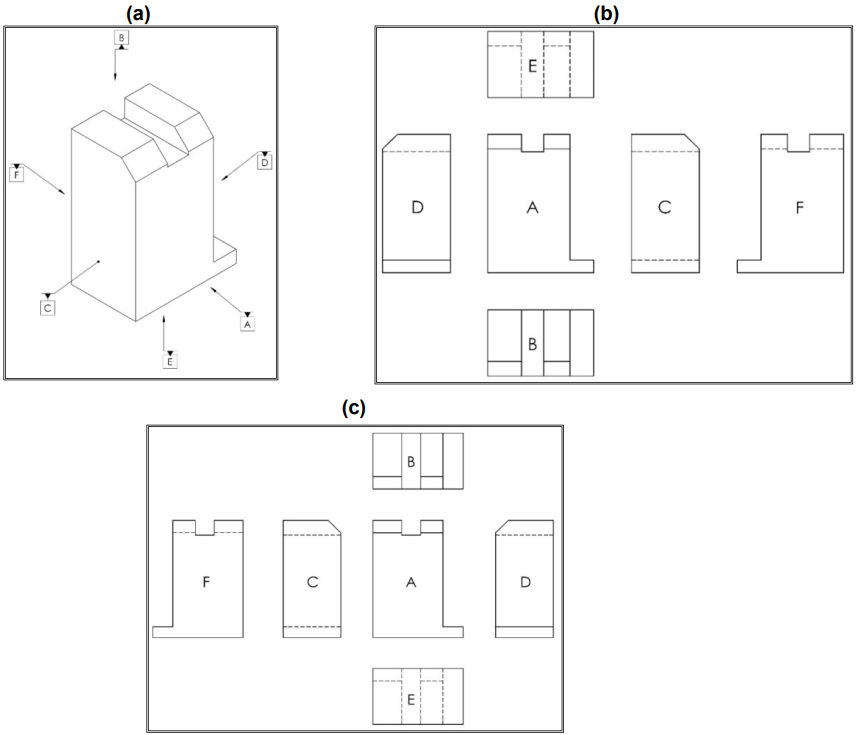

I. A figura (a) corresponde a um sólido desenhado em perspectiva isométrica, sendo “A” sua vista frontal, “B” sua vista superior, “C” sua vista lateral esquerda, “D” sua vista lateral direita, “E” sua vista inferior e “F” sua vista posterior.

II. A figura (c) representa a posição relativa das vistas no 3º diedro, sendo “A” sua vista frontal, “B” sua vista superior, “C” sua vista lateral direita, “D” sua vista lateral esquerda, “E” sua vista inferior e “F” sua vista posterior.

III. A figura (b) representa a posição relativa das vistas no 3º diedro, sendo “A” sua vista frontal, “B” sua vista inferior, “C” sua vista lateral esquerda, “D” sua vista lateral direita, “E” sua vista superior e “F” sua vista posterior.

IV. A figura (b) representa a posição relativa das vistas no 1º diedro, sendo “A” sua vista frontal, “B” sua vista superior, “C” sua vista lateral esquerda, “D” sua vista lateral direita, “E” sua vista inferior e “F” sua vista posterior.

V. A figura (a) representa um sólido desenhado em perspectiva cavalera, sendo “A” sua vista frontal, “B” sua vista superior, “C” sua vista lateral esquerda, “D” sua vista lateral direita, “E” sua vista inferior e “F” sua vista posterior.

Assinale a alternativa CORRETA.
