Durante a elaboração de pranchas de um projeto executivo para aprovação junto a um órgão público, o profissional responsável precisa garantir que a disposição das vistas ortográficas esteja correta, evitando interpretações equivocadas na leitura dos desenhos técnicos.
Considerando os princípios gerais de representação em desenho técnico estabelecidos pela ABNT NBR 10067:1995, no sistema de projeção em primeiro diedro, avalie as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.
( ) No primeiro diedro, a vista superior é representada acima da vista frontal.
( ) No primeiro diedro, a vista lateral esquerda é posicionada à direita da vista frontal.
( ) No primeiro diedro, a vista lateral direita é posicionada à esquerda da vista frontal.
As afirmativas são, respectivamente,
F – V – V.
V – V – V.
F – V – F.
V – F – F.
Um único plano de corte é usado no corte em desvio.
Certo
Errado
Em cortes aplicados no sentido longitudinal, os parafusos devem ser hachurados.
Certo
Errado
Com relação à cor de representação do desenho técnico, segundo a NBR 10067/1995 (Princípios gerais de representação em desenho técnico), assinale a alternativa correta.
O desenho técnico é representado na cor preta. Se outras cores forem necessárias para melhor esclarecimento do desenho, o seu significado deve ser mencionado em legenda.
O desenho técnico é representando na cor preta, não sendo possível a utilização de outras cores e/ou tonalidades.
Não há prescrição para utilização de cor, sendo assim, a escolha da cor a ser aplicada no desenho fica a critério da equipe de projeto.
O desenho técnico é representado na cor cinza. Caso seja necessário o uso de outras cores para o melhor esclarecimento do desenho, o seu significado deve ser mencionado em legenda.
O desenho técnico sempre será representado nas cores preta, azul e rosa, não sendo possível a utilização de outras cores para melhor esclarecimento do desenho.
Sobre a NBR 10067, analise as alternativas abaixo:
I- Quando da utilização desta norma é necessário consultar outras normas, como por exemplo a NBR 8402.
II- Está norma quando utilizada deve ser aplicada isoladamente, sem consulta a outras normas.
III- Considerando está norma o desenho técnico é representado sempre de em várias cores, não devendo ocorrer legenda.
Está correto o que se afirma em:
III apenas
II apenas
I apenas
I e III apenas


Seu próximo nível começa aqui

Seu próximo nível começa aqui
Destrave a preparação completa para sua aprovação. Com a Assinatura Ilimitada, você estuda com os melhores professores do Brasil e todos os recursos Gran.
Com base na vista lateral esquerda, representada na figura 2A1-II, é correto afirmar que a vista frontal do corte é a apresentada na figura a seguir.

Certo
Errado
Norma que trata sobre acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos e estabelece critérios e parâmetros técnicos a serem observados quanto ao projeto, construção, instalação e adaptação do meio urbano e rural, e de edificações às condições de acessibilidade.
NBR 6120
NBR 10067
NBR 9050
NBR 6118
NBR 13750
Quando não é possível ou conveniente representar uma ou mais vistas na posição determinada pelo método de projeção, pode-se localizá-las em outras posições. Essa aplicação é a vista especial chamada de
vista principal.
vista fora de posição.
vista auxiliar.
vista relativa.
Conforme a NBR 10067/1995 (Princípios gerais de representação em desenho técnico), quando outras vistas, corte e/ou seções forem necessárias, além da vista principal, é correto afirmar que elas devem ser selecionadas conforme os seguintes critérios:
usar o menor número de vistas; evitar repetição de detalhes; evitar linhas tracejadas desnecessárias.
usar o maior número de vistas; sempre utilizar repetições de detalhes; evitar linhas tracejadas.
usar todas as vistas possíveis; usar o menor número de repetições de detalhes; nunca utilizar linhas tracejadas.
usar o menor número de vistas; usar o maior número de repetições de detalhes; usar a maior quantidade de linhas tracejadas.
usar o maior número de vistas; usar o maior número de repetições de detalhes; evitar linhas tracejadas.
No Brasil, os princípios gerais de representação em desenho técnico são definidos pela ABNT NBR-10067. De acordo com tal normativa, assinale a afirmativa correta.
O emprego de grande quantidade de linhas tracejadas é preferível em relação aos desenhos de cortes ou seções da peça.
Nos cortes, no sentido longitudinal, elementos como eixos, raios de roda e volantes podem ou não ser hachurados, a critério do projetista.
No corte em desvio, apenas uma parte da peça é cortada para focalizar um detalhe, delimitando-se por uma linha estreita em zigue-zague.
Para indicar um furo passante quadrado, na parte plana de uma vista, podem ser utilizadas diagonais traçadas em linhas contínuas estreitas.
No corte parcial, a peça é cortada em toda a sua extensão por mais de um plano de corte, dependendo da sua forma particular e dos detalhes a serem mostrados.


Seu próximo nível começa aqui
Seu desenvolvimento não pode ter limites. Garanta sua Assinatura Ilimitada e libere uma preparação completa com os melhores professores do Brasil.
Na figura 2A1-I, o plano de corte A é um corte total.
Certo
Errado
A NBR ___________ fixa a forma de representação aplicada em desenho técnico.
Analise as alternativas e assinale a que complete corretamente a lacuna:
10067
14166
15575
6492

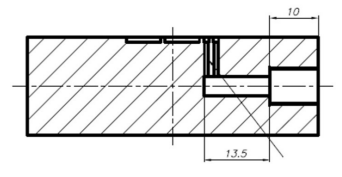

Com base na NBR 10067/1995 pode-se afirmar que o desenho a seguir representa:

o corte de uma peça composta.
o corte parcial de uma peça em metal.
o meio corte de uma peça simples.
o corte em desvio de uma peça em metal.
a seção rebatida de uma peça composta.
Com base na NBR 10067- Princípios gerais de representação em desenho técnico , analise a informação a seguir: São projeções parciais, representadas em planos auxiliares para evitar deformações e facilitar a interpretação. A informação é referente a:
Vista principal.
Vista especial.
Vista auxiliar.
Vista fora de posição.
Nos Estados Unidos da América todas as projeções ortogonais são executadas com o objeto no terceiro diedro. Na Europa e no Brasil a maioria dos desenhos são executados com o objeto no primeiro diedro. Para melhor entendimento do objeto são traçadas as seis principais vistas: frontal, superior, lateral esquerda, lateral direita, posterior e inferior. As posições de como estas vistas serão apresentadas são regulamentadas pela ABNT. Levando em consideração a representação no primeiro diedro, qual a posição abaixo descrita não está correta?
A vista superior deve se situar diretamente acima da vista frontal;
A vista lateral direita deve ficar situada à direita da vista frontal;
A vista lateral esquerda deve ficar situada à esquerda da vista frontal;
A vista posterior deve ser colocada logo acima da vista frontal;
A vista inferior deve se situar logo abaixo da vista frontal.


Seu próximo nível começa aqui

Seu próximo nível começa aqui
Destrave a preparação completa para sua aprovação. Com a Assinatura Ilimitada, você estuda com os melhores professores do Brasil e todos os recursos Gran.
Segundo a ABNT, no Brasil os desenhos técnicos são representados no diedro:
quarto
segundo
terceiro
primeiro
Analise as afirmativas a seguir, relativas aos princípios gerais de representação em desenho técnico.
I. Quando a localização de um plano de corte for clara, não há necessidade de indicação da sua posição e identificação.
II. Os cortes ou as seções são evidenciados pelas hachuras.
III. A disposição dos cortes ou das seções segue a mesma disposição das vistas.
Estão corretas as afirmativas
II e III, apenas.
I e II, apenas.
I e III, apenas.
I, II e III.
Referente a NBR 10067 - Princípios gerais de representação em desenho técnico, complete a lacuna a seguir: O desenho técnico é representado na cor _______.
branca.
azul.
cinza.
preta.
A ABNT NBR10067:1995 - Princípios gerais de representação em desenho técnico - fixa a forma de representação aplicada em desenho técnico. Desta forma, de acordo com a norma citada, é correto afirmar, quanto à posição relativa das vistas no 3º diedro, que:
Vista lateral direita, posicionada à esquerda.
Vista inferior, posicionada à acima.
Vista superior, posicionada abaixo.
Vista lateral esquerda, posicionada à direita.
Vista posterior, posicionada à esquerda ou à direita, conforme a conveniência.

As diagonais, traçadas com linha continua estreita, caracterizam __________ e são utilizadas nas faces laterais de um prisma, tronco de pirâmide ou um rebaixo.
Assinale a alternativa que completa corretamente a sentença, conforme descrito na NBR 10067/1995:
superfícies simétricas na extremidade de eixo.
superfícies curvas.
superfícies planas na extremidade de eixo.
superfícies retangulares na extremidade de eixo.
superfícies de encaixe
