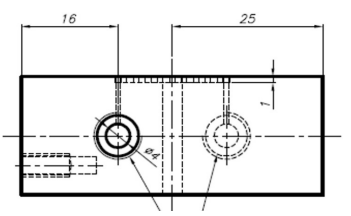

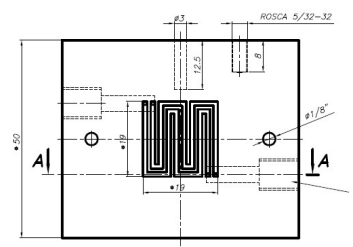

Figura 2A1-IFigura 2A1-IIConsiderando a figura 2A1-I, que representa a vista superior de uma placa monopolar de uma pilha a combustível, e a figura 2A1-II, que corresponde à vista lateral esquerda, bem como o estabelecido na norma NBR 10067:1995, julgue os itens a seguir. Com base na vista lateral esquerda, representada na figura 2A1-II, é correto afirmar que a vista frontal do corte é a apresentada na figura a seguir.

Com base na vista lateral esquerda, representada na figur...

Q2840775

Com base na vista lateral esquerda, representada na figura 2A1-II, é correto afirmar que a vista frontal do corte é a apresentada na figura a seguir.

Certo

Errado
