Na peça 4A2-I, os símbolos e são tolerâncias geométricas de

Peça 4A2-I

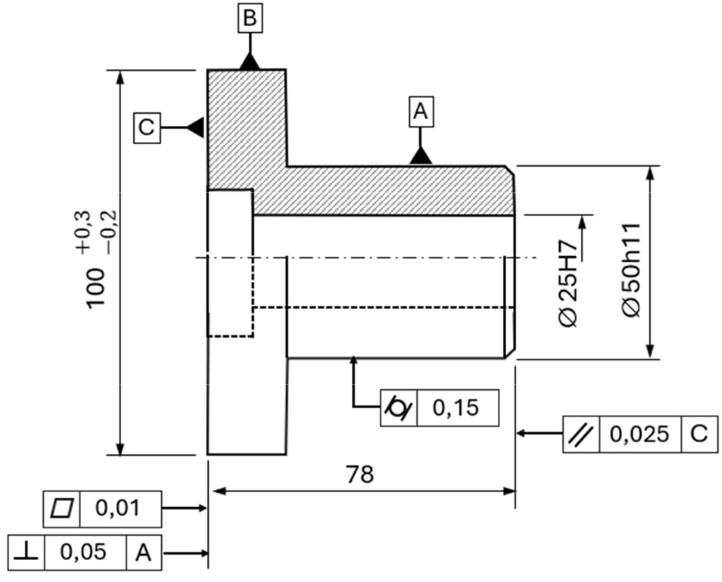

No desenho técnico a seguir, as dimensões da peça estão em milímetros.


Imagem associada para resolução da questão

Na peça 4A2-I, os símbolos Imagem associada para resolução da questão e Imagem associada para resolução da questão são tolerâncias geométricas de


A

posição, que se aplicam a elementos associados e definem um limite de 0,05 mm para a simetria entre as superfícies C e A e um limite de até 0,025 mm para a perpendicularidade entre a superfície indicada e a superfície C.


B

orientação, definindo um limite de 0,05 mm para a perpendicularidade entre as superfícies C e A e um limite de até 0,025 mm para o paralelismo entre a superfície indicada e a superfície C.


C

orientação, que se aplicam a elementos isolados e definem um limite de 0,05 mm para o paralelismo entre as superfícies C e A e um limite de até 0,025 mm para a perpendicularidade entre a superfície indicada e a superfície C.


D

posição, definindo um limite de 0,05 mm para a perpendicularidade entre as superfícies C e A e um limite de até 0,025 mm para a simetria entre a superfície indicada e a superfície C.


E

forma, definindo um limite de 0,05 mm para a retitude das superfícies C e A e um limite de até 0,025 mm para a planeza da superfície indicada e a da superfície C.
