Examine a figura abaixo.Conforme apresentado na figura, uma...

Q3354315

Engenharia Mecânica Modelagem Estática e Dinâmica

Ano: 2024

Banca: Serviço de Seleção do Pessoal da Marinha - SSPM

Prova: SSPM - Marinha - Oficiais da Marinha (CP-QC-CA-FN) - Área: Concentração em Máquinas - 2024

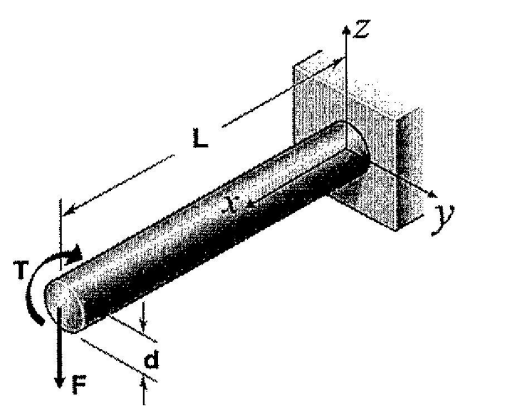

Examine a figura abaixo.

Imagem associada para resolução da questão

Conforme apresentado na figura, uma barra maciça de diâmetro “d” e comprimento “L” encontra-se engastada em uma de suas extremidades. Na outra extremidade atuam uma força “F" no sentido $“ - Z ”$ e um momento T de intensidade $T = F . L / 2$ em torno do eixo ^$x$ . Despreze efeitos de concentração de tensão e assinale a opção que apresenta a expressão correta para o cálculo da tensão principal máxima atuante nessa barra.

Dado:

$I = \frac{π d ^{4}}{6 4}; J = \frac{π d ^{4}}{3 2}$ .

$\frac{8 F L}{π d ^{3}}$ $(5 - 2)$

$\frac{8 F L}{π d ^{3}}$ $(2 + 5)$

$\frac{1 6 F L}{π d ^{3}}$ $(17 - 2)$

$\frac{8 F L}{π d ^{3}}$ $(4 + 17)$

$\frac{1 6 F L}{π d ^{3}}$ $(17 - 4)$
