Assinale a opção correta ainda no que se refere a bombas industriais.

A vazão em massa de vapor d’água na alimentação de uma turbina a vapor é 2,0 kg/s. Calcular a potência produzida pela turbina em Kw, conhecendo-se os dados abaixo de entrada e saída da turbina. Marcar a alternativa que apresenta essa potência. Considerar aceleração da gravidade g = 9,81 m/s² .

Dados:

Entrada da turbina Velocidade V_e = 50 m/s

Entalpia h_e = 3137 KJ/Kg

Altura z_e = 6 m

Saída da turbina Velocidade V_s = 100 m/s

Entalpia h_s = 2675,5 KJ/Kg

Altura z_s = 3 m

As bombas podem ser classificadas pela sua aplicação ou pela forma com que a energia é cedida ao fluido. Uma bomba de parafuso helicoidal é classificada como uma

Processos irreversíveis no funcionamento das máquinas de fluxo causam uma diferença entre as energias cedida e fornecida pela máquina, comumente denominado perda. Estão incluídas nas perdas mecânicas as perdas devido

Uma bomba centrífuga em uma determinada instalação de recalque de água operava, quando nova, com vazão de 30 m3/h e altura de 12 mca. Depois de algum tempo verificou-se que a mesma bomba passou a operar com vazão de 21 m3/h e altura de 18 mca. Sobre as possíveis causas desse problema, considere os itens abaixo:

1. Redução do nível do reservatório de sucção.

2. Redução do nível do reservatório de recalque.

3. Incrustação nas tubulações.

4. Vazamento no flange de saída da bomba.

São possíveis causas desse problema:

A figura representa a associação de bombas centrífugas em paralelo.

Os componentes indicados pelas letras de na figura, correspondem, respectivamente, a

Para se saber se existe uma pressão excessiva na instalação, recomenda-se a instalação de um manômetro seguido de uma válvula de retenção, próximo ao ponto Y.

As figuras I e II acima mostram duas formas para colocação da bomba em uma instalação de bombeamento. Acerca dessas montagens e as justificativas para utilizá-las, assinale a opção correta.

As máquinas de fluxo podem ser classificadas segundo vários critérios como, por exemplo, o sentido da transformação de energia. Entre as máquinas listadas nas opções abaixo, assinale aquela na qual o fluído cede energia à máquina, que transforma a energia em trabalho mecânico.

A figura abaixo representa uma bomba centrífuga em corte.

Bombas hidráulicas podem funcionar associadas. Inicialmente, em uma instalação de recalque de água, funcionava uma única bomba centrífuga. Desejando-se aumentar a vazão de recalque, optou-se por associar em paralelo duas bombas iguais à primeira. Assim, formou-se um banco de três bombas centrífugas iguais, duas delas operando simultaneamente associadas em paralelo e a terceira como reserva. Com base nos dados apresentados, considere as afirmativas abaixo:

O rotor na bomba centrífuga mostrada na figura é do tipo

Para se determinar a potência do motor de uma bomba utiliza-se a equação

sendo Q, a vazão em volume, η, o rendimento, γ, o peso específico do líquido e H, a

As máquinas de fluxo que podem ser citadas como exemplos daquelas em que o fluido absorve trabalho de eixo ao passar pelo rotor da máquina são:

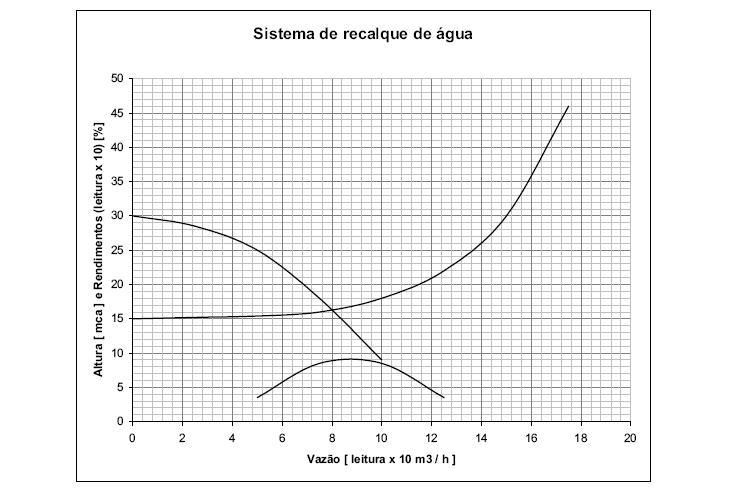

Um sistema de recalque de água opera de acordo com as curvas abaixo. Sabe-se que, no ponto de funcionamento da bomba, o NPSHr = 2,4 mca e o NPSHd = 6,2 mca. Assinale a alternativa que corresponde aproximadamente à potência absorvida no eixo da bomba e ao comportamento da bomba quanto à cavitação.

Considere uma bomba de água, cuja curva característica apresenta rendimento de 80%, que opere com vazão de 36 m³ × h^-1 em 100 mca. Assumindo-se que a densidade da água seja igual a 1.000 kg × m^-3 e que a aceleração da gravidade seja de 10 m × s^-2 , a potência necessária para acionar a referida bomba é igual a

Essa é uma bomba de engrenagens de deslocamento negativo, que faz com que a pressão comece a aumentar, vencendo a força da mola, descarregando o produto de X para Y e formando um circuito fechado.

Para atender uma ampla faixa de utilização tanto da vazão quanto da altura manométrica, numa instalação hidráulica, foi utilizada uma associação em série-paralelo de duas bombas centrífugas iguais. A figura abaixo representa a curva característica dessa associação.

Observa-se, no gráfico, que

São dadas as curvas características (H,Q): variação da altura manométrica desenvolvida em função da vazão recalcada e (ηt, Q): variação do rendimento em função da vazão de uma bomba centrífuga.

A potência necessária do motor, no ponto de máxima vazão suportada pelo rotor, caso haja um aumento de 20% (vinte por cento) na rotação, será
