Na comunicação entre pessoas envolvidas em projetos, diversos termos e siglas são utilizados e convém que sejam reconhecidos e entendidos. Analise os textos reduzidos I, II e III para identificar os termos correspondentes.


I. somatória dos custos identificados em cada atividade da EAP;

II. empresas ou organizações que possam ser afetadas de algum modo pela execução do projeto;

III. organização ou pessoa de grande autoridade que proporciona recursos financeiros necessários para arcar com a execução do projeto.


Considerando o exposto, é correto afirmar que os textos I, II e III referem-se, respectivamente, aos termos


A

Budget, Stakeholders e Sponsor.


B

Sponsor, Stakeholders e Budget.


C

Escopo, Patrocinadores e Budget.


D

Budget, Sponsor e Patrocinador.


E

Patrocinadores, Stakeholders e Sponsor.

Sobre sistemas supervisórios é incorreto afirmar que:


A

Sistemas Supervisórios são sistemas digitais de monitoração e operação da planta que gerenciam variáveis de processo. Estas são atualizadas continuamente e podem ser guardadas em bancos de dados locais ou remotos para fins de registro histórico.


B

O CLP envia sinais ao supervisório através de de TAGs que carregam informações como o endereço dentro do CLP e o tipo de TAG. São tipos de TAG: device, dde e memory.


C

O sistema supervisório é caracterizado por dois modos operacionais distintos. O modo de execução é onde se cria o desenho que será animado, as telas, programas, bancos de dados, etc. O modo de comunicação é aquele em que o sistema se encontra em execução comunicando-se diretamente com o CLP.


D

Num sistema supervisório, a representação da planta por áreas e equipamentos de processo facilita a sua rápida interpretação, assim como a atuação por parte da equipe de operação, especialmente quando a tela é animada com cores e movimento.


E

O processo de coleta de dados para a implementação de um sistema supervisório exige uma visualização completa do processo envolvido que pode ser fornecida através de diagrama de instrumentação chamados P&ID.

O processo de projeto possui várias etapas. Essas etapas podem ser classificadas em fase de identificação de uma necessidade, fase de definição do problema, fase de síntese, fase de análise e otimização, fase de avaliação e fase de apresentação. Quanto às etapas do processo de projeto, é correto afirmar que:


A

A fase de definição do problema não deve incluir as especificações para o objeto a ser projetado, pois é uma fase de identificação da necessidade.


B

A fase de apresentação é a etapa final, mas pode ser descartada, pois não é importante transmitir o projeto para terceiros.


C

A fase da identificação da necessidade pode ser acionada a partir de um descontentamento, um sentimento de inquietação ou a sensação de que algo não está correto.


D

A fase de avaliação pode ser descartada se o projeto for bem-sucedido nas fases anteriores.

Dentro das ferramentas de automação permitidas dentro do ambiente "desenho assistido por computador" (CAD) proporcionado pela Autodesk, pode-se destacar o AutoLISP, que é definido com


A

uma implementação em Python, capaz de conectar o AutoCAD com ambientes de modelagem de empresas terceiras.


B

uma linguagem de programação voltada para desenvolvimento do usuário, não havendo bibliotecas da Autodesk.


C

uma IDE (Integrated Development Environment) voltada à elaboração de desenhos via linha de comando.


D

um dialeto de programação LISP criado especificamente para uso com AutoCAD.


E

uma extensão para ambientes de programação modernos como Visual Studio Code.

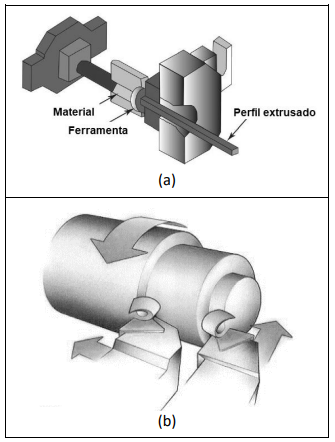

As figuras a seguir ilustram dois processos construtivos muito comuns muito utilizados na fabricação de peças mecânicas, isto é, a extrusão (a) e o torfpneamento (b).


Imagem associada para resolução da questão


Em um sistema CAD, os processos (a) e (b) podem ser simulados por meio de, respectivamente,


A

varreduras lineares e varreduras rotacionais.


B

operações booleanas e varreduras lineares.


C

varreduras lineares e operações booleanas.


D

operações booleanas e varreduras rotacionais.

Assinale a alternativa que corresponde à definição correta da atividade técnica denominada: As Built (como construído).


A

Atividade técnica relacionada à produção de documentos, desenhos ou modelos que representam a condição de um projeto, após a fase de compatibilização.


B

Atividade técnica relacionada à produção de documentos, desenhos ou modelos que consiste na revisão dos elementos do projeto para atualização em conformidade com o que foi efetivamente executado.


C

Atividade técnica complementar ao projeto executivo para verificação da viabilidade técnica da implementação do projeto, visando a assegurar que sua execução obedeça fielmente às definições e especificações técnicas nele contidas.


D

Atividade técnica relacionada à produção de documentos, desenhos ou modelos necessários para a aprovação da obra perante órgãos de controle, a exemplo da emissão do alvará de funcionamento.


E

Atividade técnica de auditoria ou certificação que atesta que a obra foi executada de acordo com os projetos executivos.

A representação de equipamentos, instalações e edificações é frequentemente realizada com auxílio de programas de computador. Um dos programas utilizados é o AutoCad, que possui uma ferramenta dedicada à ocultação de partes de um projeto ou planta, permitindo visualizar ou destacar elementos de mesma natureza, tais como instalações de condicionamento de ar, alvenaria e instalações hidráulicas. Trata-se da ferramenta


A

Hide ou Encobrir.


B

Array ou Matriz.


C

Draw ou Desenhar.


D

Layers ou Camada.


E

Mirror ou Espelhar.

Sobre o Microsoft Project ou MS Project, um software de gestão de projetos que permite o planejamento e o acompanhamento da execução de um empreendimento até a sua conclusão, analise as afirmativas a seguir.


I. Diagrama de Rede é uma maneira gráfica de exibir tarefas, dependências e o caminho crítico do seu projeto.

II. Caso existam tarefas que dependam da conclusão de um projeto inteiro, é possível configurar um projeto mestre e trabalhar com subprojetos.

III. Se definido um vínculo do tipo início-a-início, as duas tarefas devem ser iniciadas ao mesmo tempo.

IV. Indicadores podem mostrar que o recurso está superalocado e precisa de nivelamento.


Está correto o que se afirma em


A

I, II, III e IV.


B

I e IV, apenas.


C

I, II e III, apenas.


D

I, II e IV, apenas.


E

II, III e IV, apenas.

Considerando-se os comandos utilizados no AutoCad Autodesk 2020, numerar a 2ª coluna de acordo com a 1ª e, após, assinalar a alternativa que apresenta a sequência CORRETA:


(1) Trim.

(2) Mirror.

(3) Extend.

(4) Pline.


( ) Criar uma polilinha.

( ) Espelhar um objeto.

( ) Estender uma linha.

( ) Aparar o excesso de uma linha.


A

1 - 2 - 3 - 4.


B

3 - 1 - 2 - 4.


C

4 - 2 - 3 - 1.


D

3 - 4 - 2 - 1.


E

3 - 2 - 1 - 4.

Utilizando-se o software Inventor CAM é possível usar o comando de “Vergar peça” para vergar uma parte da peça que está sendo produzida. A opção “Vergar peça” requer um esboço consumido (como uma face de extrusão) e um esboço visível e não adaptativo (como uma linha esboçada através da face de extrusão). Entre os métodos presentes para definir a vergadura, a opção que cria uma operação usando dois parâmetros especificados pelo Engenheiro, em que o primeiro define o tamanho da curva de vergadura entre os dois lados e o segundo define a posição dos dois lados, é o método:


A

Raio e momento frontal.


B

Raio e perímetro central.


C

Raio e comprimento de arco.


D

Raio e ângulo.


E

Comprimento de arco e ângulo.

Em decorrência da exaustão, estima-se que, daqui a t horas, dois trabalhadores, A e B, que abrem valas com picaretas e pás, estejam produzindo A(t) = 50 - t2 metros de vala por hora e B(t) = 60 − 4t metros de vala por hora, respectivamente. Após 4 horas seguidas de trabalho, a quantidade, em metros de vala, que B produziu a mais que A é igual a


A

34.


B

8.


C

40.


D

26.


E

44.

O tempo de transporte de passageiros para edifícios de médio e grande porte é um dos parâmetros que deve ser considerado no momento do projeto do sistema de elevador. Para cálculo do tempo de transporte, qual das alternativas a seguir enumera todos os parâmetros que devem ser considerados?


A

Parada; aceleração e retardamento; abertura e fechamento de portas; entrada e saída de passageiros; e adicional de 10% dos tempos entrada e saída de passageiros.


B

Percurso total; aceleração e retardamento; abertura e fechamento de portas; entrada e saída de passageiros; e adicional de 5% dos tempos de abertura e fechamento de porta e 5% dos tempos entrada e saída de passageiros.


C

Parada; aceleração e retardamento; abertura e fechamento de portas; entrada e saída de passageiros; e adicional de 10% dos tempos de abertura e fechamento de porta e 10% dos tempos entrada e saída de passageiros.


D

Aceleração e retardamento; abertura e fechamento de portas; entrada e saída de passageiros; e adicional de 10% dos tempos de abertura e fechamento de porta e 10% dos tempos entrada e saída de passageiros.


E

Percurso total; aceleração e retardamento; abertura e fechamento de portas; entrada e saída de passageiros; e adicional de 10% dos tempos de abertura e fechamento de porta e 10% dos tempos entrada e saída de passageiros.

A capacidade de transporte de um elevador de passageiros é definida como sendo o número de passageiros transportados em 5 minutos de operação. Sabendo que um elevador com cabine para 8 passageiros tem tempo de viagem igual a 150 segundos, qual a capacidade de transporte (Ct) deste equipamento?


A

8 pessoas.


B

16 pessoas.


C

20 pessoas.


D

40 pessoas.


E

100 pessoas.

A tecnologia BIM alavancou uma série de ferramentas, destacando-se, como exemplo, o Programa Revit MEP, da Autodesk. As opções de ferramentas oferecidas pelo Revit abrangem diversas áreas e profissionais de projeto e construção/fabricação.


Nesse contexto, é correto afirmar que o Revit MEP


A

foi baseado na tecnologia BIM e seus recursos atendem necessidades mais amplas, apesar de não possibilitar integrações entre profissionais de mecânica, elétrica e hidráulica, servindo apenas como excelente ferramenta para projetos individuais e customizados.


B

foi baseado na tecnologia BIM e seus recursos atendem necessidades mais amplas, indo além dos recursos físicos, como documentação executiva e elementos físicos de construção ou fabricação, como indica a sigla MEP, que se refere, respectivamente, a instalações mecânicas, elétricas e de tubulações.


C

surgiu como concorrente da tecnologia BIM, criando uma plataforma dedicada apenas às instalações mecânicas, relativamente mal atendidas pela tecnologia BIM.


D

veio para otimizar a economia nos projetos mecânicos, elétricos e de tubulações, mas depende da tecnologia BIM para executar as funções de CAD 3 D, uma vez que a tecnologia BIM é um software que permitiu ser alocado dentro da Plataforma Revit.


E

depende da tecnologia CAD como complemento para os projetos arquitetônicos, uma vez que os projetos mecânicos já possuem bibliotecas customizadas, porém, ainda sem a parte CAD para elétrica, que virá em breve.

Para controle dos processos industriais é elaborado o diagrama P&I (Piping and Instrumentation). Esses diagramas fornecem uma descrição detalhada do projeto das malhas de controle. A norma mais utilizada de simbologia para os diagramas é o da norma ISA 5.1.

Imagem associada para resolução da questão

Conforme essa norma, o símbolo mostrado na figura representa válvula


A

com atuador elétrico.


B

com atuador hidráulico.


C

manual.


D

com atuador pneumático de diafragma.


E

auto operada de diafragma.

O AutoCAD possui diversos comandos que otimizam o trabalho de criação de projeto 2D. Entre esses comandos, há um que cria linhas sinuosas não uniformes. Esse comando é denominado


A

Offset.


B

Polilinha.


C

Linha.


D

Boundary.


E

Spline.

Ao longo do processo de medição, um operador recebe a informação de que um dos furos encontrados em uma peça tem dimensão nominal de 38 mm, com afastamentos superior e inferior respectivamente iguais a 64 µm e a 22 µm.


O conceito associado à diferença entre a dimensão máxima e a dimensão mínima é o de


A

deriva instrumental


B

campo de tolerância


C

erro máximo admissível


D

erro no ponto de controle


E

incerteza de medição instrumental

O surgimento do Sistema Toyota de Produção aprimorou o sistema produtivo, objetivando minimizar o desperdício nas operações de produção. Comprometimento dos recursos humanos e just-in-time são alguns exemplos dos componentes desse sistema e que originaram o atual Sistema de Manufatura Enxuta. De forma básica, o Sistema de Manufatura Enxuta apresenta configuração celular, tratando-se de manufatura celular. Desse modo, em relação à configuração celular, avalie as afirmações a seguir:


I – A sua implantação pode gerar problemas como a necessidade de reorganização de máquinas para o arranjo desejado.

II – O arranjo celular pode ser aplicado em processos de produção contínuos e processos de produção por lote.

III – Tecnologia de grupo na manufatura celular consiste na utilização de funcionários multifuncionais para produzir lotes unitários e com o menor custo possível.

IV – A célula de manufatura pode dispor de ferramentas e de dispositivos customizados para aprimorar a produção.


É correto o que se afirma apenas em:


A

II e III.


B

I, II e III.


C

I, III e IV.


D

I e IV.

O termo 5S é o acrônimo de cinco palavras japonesas que definem os princípios da metodologia de gestão da qualidade proposta por Kaoru Ishikawa e visa


A

à redução de custos, para minimizar a quantidade de ativos da empresa.


B

ao cuidado com o ambiente de trabalho, por meio de limpeza e higiene.


C

à organização do ambiente, por meio de ferramentas e procedimentos normatizados por órgão credenciados.


D

à disciplina para a realização de tarefas diárias.

O AutoCAD® é um software CAD (projeto auxiliado por computador) amplamente empregado para elaborar peças de desenho técnico-mecânico. Dentre as ferramentas disponíveis para auxiliar no desenvolvimento do projeto, um determinado comando arredonda e faz a concordância das arestas de objetos. O nome, em inglês, do comando referente a tal ferramenta é:


A

Trim.


B

Fillet.


C

Offset.


D

Hatch.
