Recomenda-se o uso de tubos com costura em tubulações sujeitas a grandes esforços, devido a pressões internas elevadas.
C
Certo
E
Errado
A velocidade específica em máquinas hidráulicas
A
é a velocidade real na entrada do rotor da máquina hidráulica.
B
é a velocidade máxima que o fluido pode atingir na saída da máquina hidráulica.
C
é uma característica geométrica das pás do rotor da máquina hidráulica.
D
é uma medida adimensional que descreve a forma e o tamanho da máquina hidráulica.
E
é a velocidade de rotação do rotor da máquina hidráulica.
Ano:
2022
Prova:
VUNESP - PC RR - Perito Criminal - Área: Engenharia Mecânica - 2022

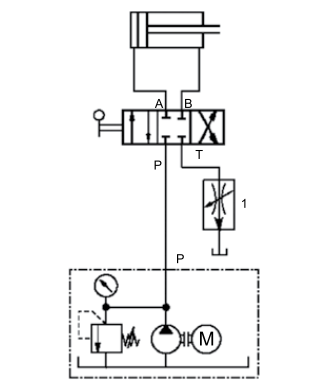

Considere o seguinte sistema hidráulico.
No sistema hidráulico apresentado, qual é o nome da válvula indicada com o número 1?
A
Válvula limitadora de pressão.
B
Válvula direcional.
C
Válvula de controle de vazão.
D
Bomba.
E
Tanque.
Analise as etapas de um projeto de sistema de bombeamento listadas abaixo e identifique a sequência na qual elas devem ser executadas.
( ) Calcular a altura manométrica.
( ) Determinar a perda de carga na sucção e recalque.
( ) Especificar a bomba através de curvas fornecidas por fabricantes.
( ) Determinar se o sistema está livre de cavitação.
( ) Dimensionar o diâmetro das tubulações de sucção e recalque.
( ) Escolher o tipo e o tamanho da bomba em função da vazão, altura manométrica, fluido a ser deslocado e condições operacionais.
Assinale a alternativa que indica a sequência correta, de cima para baixo.
A
1 • 2 • 6 • 4 • 3 • 5
B
3 • 2 • 5 • 6 • 1 • 4
C
3 • 6 • 4 • 5 • 1 • 2
D
5 • 1 • 2 • 6 • 4 • 3
E
6 • 2 • 3 • 1 • 4 • 5
Com relação às características das curvas de instalações de bombeamento de água (H x Q – altura manométrica versus vazão), é CORRETO afirmar que a altura manométrica (H)
A
aumenta com o aumento da vazão somente quando o nível do tanque de sucção está abaixo da cota de sucção da bomba.
B
é sempre zero para vazão zero.
C
é igual à cota do tanque superior (na descarga).
D
aumenta com o aumento da vazão a partir da cota do tanque superior (na descarga).
E
aumenta com o aumento da vazão a partir da diferença das cotas dos tanques superior (na descarga) e inferior (na sucção).
Os instrumentos utilizados para medição de pressão são os manômetros. Qual das alternativas abaixo tem todos os elementos que fazem parte de sistemas utilizados em manômetros?
A
Tubo de Bourbon, diafragma ou fole, célula capacitiva e piezoelétrico.
B
Resistor fixo, LED, mercúrio e bobina.
C
Relé elétrico, sensor analógico, laser e resistência cerâmica.
D
Capacitor, mola elíptica, ultrassom e difusor.
Com relação às características gerais das bombas volumétricas e turbobombas, assinale a opção INCORRETA.
A
Em bombas volumétricas, a vazão bombeada praticamente independe da altura e/ou pressões a serem vencidas.
B
Nas bombas volumétricas, o movimento do liquido dentro da bomba e o movimento do órgão impulsionador são exatamente os mesmos, mesma natureza, mesma velocidade em grandeza, direção e sentido.
C
Nas bombas volumétricas, o órgão mecânico transmite energia ao liquido sob forma exclusivamente de pressão, isto é, só aumenta a pressão e não a velocidade.
D
Nas turbobombas, a energia é transmitida pelo órgão mecânico (impelidor) sob a forma cinética e de pressão, isto é, aumento tanto de pressão como de velocidade.
E
As bombas volumétricas não podem iniciar o funcionamento com a presença de ar em seu interior.

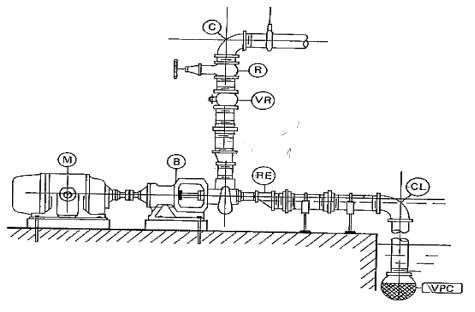

As instalações de bombeamento podem apresentar em sua forma, dependendo de seu objetivo e importância, variações as mais diversas. Contudo, para o estudo sistematizado, o esquema de uma simples e típica instalação de bombeamento pode ser mostrado na figura a seguir.
Tendo em vista a situação descrita, é CORRETO afirmar:
A
A redução excêntrica (RE) tem como principal função de aumentar a velocidade de escoamento na entrada e consequentemente a capacidade de sucção.
B
A válvula de pé com crivo (VPC) é utilizada principalmente para evitar a cavitação da bomba.
C
A válvula de retenção (VR) possui várias funções dentre elas a de impedir que o peso da coluna de fluido de recalque seja sustentado pelo corpo da bomba, provocando vazamentos na mesma.
D
Entende-se por escorva o ato de encher a carcaça da bomba, assim como, as tubulações de recalque.
E
O registro (R) é um acessório destinado a controle da pressão de operação da bomba.
Em uma mesma tubulação de uma instalação de bombeamento de água são instalados dois manômetros, um na posição “A”, com cota de 3m e diâmetro de 4 polegadas, e outro na posição “B”, com cota de 17m e diâmetro de 3 polegadas, sendo o sentido de escoamento de “A” para “B”. Com o sistema em operação, as pressões registradas nos manômetros “A” e “B” são 40 mca e 19 mca, respectivamente. Com base nessas informações, é CORRETO afirmar que a perda de carga, no referido trecho da tubulação,
A
é a diferença entre as pressões medidas (40 - 19 = 21 mca).
B
é a diferença entre as pressões medidas menos a soma das cotas dos manômetros (40 - 19 - 20 = 1 mca).
C
é a diferença entre as pressões medidas menos a variação de cota entre os manômetros (40 - 19 - 14 = 7 mca).
D
é maior que a diferença entre as pressões medidas menos a variação de cota entre os manômetros (40 - 19 - 14 = 7 mca).
E
é menor que a diferença entre as pressões medidas menos a variação de cota entre os manômetros (40 - 19 - 14 = 7 mca).
A figura a seguir apresenta a curva característica de uma bomba centrífuga de potência nominal de 0,5 HP, que será utilizada para circulação da água de condensação para um sistema de refrigeração. A instalação necessita de uma vazão total de 0,7 m³/h de água, que deve ser elevada a uma altura de 25 m por meio de uma tubulação com perda de carga estimada em 5 m. Estão disponíveis para essa instalação duas bombas do mesmo tipo, e eras podem ser arranjadas em série, em paralelo ou usadas individualmente.
Assinale a opção que descreve a meíhor instalação para as duas bombas.
A
Usar somente uma bomba e deixar a outra de reserva, pois somente uma bomba é necessária para desenvolver a carga requerida.
B
Arranjar as bombas em série, para assim diminuir o consumo de energia da instalação.
C
Arranjar as bombas em paralelo, pois isso aumenta a quantidade de água possível de ser bombeada a uma altura requerida.
D
Arranjar as bombas em série, pois o conjunto de bombas pode desenvolver uma carga maior para uma mesma vazão.
E
Arranjar as bombas em paralelo, para assim evitar o problema de cavitação.
Considerando a associação em paralelo de duas bombas centrífugas iguais, é INCORRETO afirmar:
A
Para uma mesma altura manométrica, a vazão das bombas centrífugas associadas em paralelo é igual à soma das vazões dessas bombas.
B
O rendimento das bombas centrífugas associadas em paralelo é igual ao rendimento individual de cada bomba.
C
Na associação de bombas centrífugas em paralelo, recomenda-se usar bombas iguais para evitar recirculação da bomba de maior potência para a de menor potência.
D
O rendimento das bombas centrífugas associadas em paralelo é igual ao produto dos rendimentos dessas bombas.
E
As bombas centrífugas de aspiração dupla (rotor geminado) operam como uma associação em paralelo.
A vazão real fornecida por um compressor de pistão é obtida pelo produto entre o volume do cilindro e a rotação do motor.
C
Certo
E
Errado
O desalinhamento entre um motor e bomba pode causar uma série de problemas em circuitos hidráulicos.
Analise as afirmativas abaixo em relação ao assunto.
1. O desalinhamento diminui a vida útil dos mancais de rolamento e causa mais aquecimento desses mancais durante a operação.
2. A integridade do acoplamento e das vedações da bomba não é influenciada pela existência de desalinhamento.
3. O desalinhamento é considerado uma das principais falhas das máquinas rotativas.
4. Uma consequência evidente da existência de desalinhamento é o excesso de vibração no conjunto.
Assinale a alternativa que indica todas as afirmativas corretas.
A
São corretas apenas as afirmativas 1 e 4.
B
São corretas apenas as afirmativas 3 e 4.
C
São corretas apenas as afirmativas 1, 2 e 3.
D
São corretas apenas as afirmativas 1, 3 e 4.
E
São corretas apenas as afirmativas 2, 3 e 4.
Ano:
2022
Prova:
VUNESP - PC RR - Perito Criminal - Área: Engenharia Mecânica - 2022
Em um circuito hidráulico, o êmbolo necessita empurrar horizontalmente uma carga com massa de 200 kg sobre uma superfície com uma velocidade de 200 mm/s. Qual a vazão necessária da bomba do circuito para realizar esta operação, sabendo-se que a pressão de trabalho do sistema é de 200 bar e o coeficiente de atrito entre a massa e a superfície é igual a 0,2?
(Utilizar g=10 m/s2)
A
2x10-8 m3/
B
4x10-8 m3/
C
4x10-4 m3/
D
4x10-6 m3/
E
8x10-6 m3/
O projeto de um circuito eletro-hidráulico para acionamento de um motor hidráulico bidirecional deverá girar no sentido horário, no anti-horário e parar a qualquer momento, utilizando dois botões de comando – um para o giro no sentido horário e outro para o sentido contrário. Quando os botões não estiverem acionados, o motor deverá permanecer parado.
De acordo com o projeto eletro-hidráulico apresentado, assinale a afirmativa INCORRETA.
A
Soltando-se o botão S1, seu contato normalmente aberto que havia fechado volta a abrir, interrompendo a passagem da corrente elétrica, o que desliga o solenoide Y1. Com o solenoide Y1 desligado, as molas centralizam o carretel da válvula direcional na posição que bloqueia o fluxo hidráulico, interrompendo o movimento do eixo do motor.
B
Para se conseguir as duas funções exigidas do motor hidráulico, é necessário utilizar uma válvula direcional de duas posições de comando: uma para o giro no sentido horário, outra para o sentido anti-horário para indicar o sentido do fluxo hidráulico. A válvula direcional utilizada, neste caso, possui 4/3 vias, com posição central fechada, acionada por dois botões e centrada por molas.
C
Acionando-se o botão S1, seu contato normalmente aberto fecha, permitindo a passagem da corrente elétrica que liga o solenoide Y1. Ao mesmo tempo, o contato normalmente fechado de S1, ligado em série com o contato aberto de S2, abre, impedindo que o solenoide Y2 seja energizado, enquanto Y1 estiver ligado. Com o solenoide Y1 em operação, a válvula direcional é acionada na posição paralela, fazendo com que o eixo do motor hidráulico gire no sentido horário.
D
Acionando-se o botão S2, seu contato normalmente aberto fecha, permitindo a passagem da corrente elétrica que liga o solenoide Y2. Ao mesmo tempo, o contato normalmente fechado de S2, ligado em série com o contato aberto de S1, abre, impedindo que o solenoide Y1 seja energizado, enquanto Y2 estiver ligado. Com o solenoide Y2 em operação, a válvula direcional é acionada na posição cruzada, fazendo com que o eixo do motor hidráulico gire no sentido contrário, ou seja, anti-horário.
Uma bomba centrífuga, acionada por um motor elétrico, bombeia 50 m3/
A
5,45 kW, 7,41 kW e 8,24 kW
B
5,45 kW, 4,01 kW e 3,61 kW
C
5,45 CV, 7,41 CV e 8,24 CV
D
5,45 CV, 4,01 CV e 3,61 CV
E
19620 kW, 26694 kW e 29660 kW
Com relação às máquinas de fluxo e as máquinas de deslocamento, assinale V para a afirmativa verdadeira e F para a falsa.
( ) As máquinas de fluxo operam com vazão contínua.
( ) As máquinas de deslocamento não operam eficientemente com fluidos de viscosidade elevada.
( ) Nas máquinas de fluxo, a energia cinética surge no processo de transformação de energia.
As afirmativas são respectivamente
A
V, V e V.
B
V, F e V.
C
V, F e F.
D
F, V e V.
E
F, F e F.
No mecanismo em tela, a velocidade de rotação do came é igual a 15 rpm.
C
Certo
E
Errado
Analise as seguintes afirmativas sobre as características dos componentes de um sistema pneumático:
I- O reservatório de ar comprimido tem, entre outras, a função de estabilizar o fluxo de ar comprimido.
II- O secador em um sistema de ar comprimido tem como principal função a retirada de água condensada do ar comprimido.
III- Uma das funções dos compressores tipo parafuso é o fornecimento contínuo de ar comprimido.
IV- Uma unidade de conservação de ar consiste em um regulador de pressão e de um lubrificador de ar.
Estão corretas apenas as afirmativas
A
I, II e III.
B
I e III.
C
II e III.
D
II, III e IV.
E
III e IV.
Entre os diferentes critérios existentes para classificar as máquinas de fluxo, podemos citar os seguintes:
- Segundo a direção da conversão de energia.
- Segundo a forma dos canais entre as pás e o rotor.
- Segundo a trajetória do fluído no rotor.
No que diz respeito ao critério “segundo a direção da conversão de energia”, é CORRETO afirmar que as máquinas são classificadas em:
A
Motoras e geradoras.
B
Ação e reação.
C
Radiais e axiais.
D
Diagonais e tangenciais.
E
Tubular e contínua.
