Questões de Concurso sobre Sistemas Fluidomecânicos

Assinale a alternativa que apresenta o valor mais próximo da pressão manométrica medida ao nível do mar.

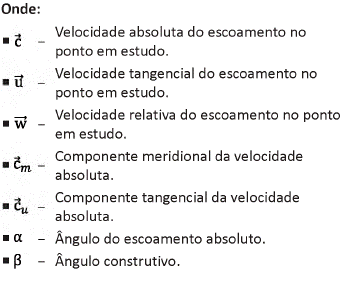

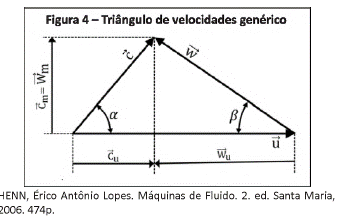

O estudo teórico do fluxo através do rotor de uma bomba se baseia nos vetores de velocidade que são representados por um triângulo em qualquer ponto do escoamento no rotor. a representação gráfica de um triângulo de velocidades genérico é mostrada na Figura 4.

As atividades desenvolvidas, na partida inicial de uma bomba centrífuga, são seguidas pelas seguintes etapas:

Entre os componentes básicos de um sistema hidráulico para alimentação de um elevador, temos a:

1) bomba centrífuga para alimentação do cilindro com óleo hidráulico.

2) válvula de segurança para garantir a descarga total do fluido em caso de emergência.

3) válvula direcional para garantir o deslocamento do fluido da bomba até o cilindro ou atuador final.

4) válvula reguladora de pressão para garantir o controle da velocidade do elevador.

5) válvula de controle de vazão para controlar a velocidade do elevador.

Estão corretas, apenas:

O componente II é uma válvula de by-pass.

Para projeto e otimização de instalações hidráulicas, é de fundamental importância o domínio de diversos conceitos relacionados à vazão, pressão, velocidade de escoamento, perdas de energia etc. A figura a seguir ilustra um dispositivo de grande utilidade, para diversas aplicações, que permite abordagem de todos esses conceitos. As áreas das seções circulares (1) e (3) são idênticas e maiores que da seção (2).

Analisando-se o escoamento de um líquido neste dispositivo, é correto afirmar que

A cerca das bombas empregadas em comandos hidráulicos, selecione o item onde todas das informações são corretas.

"A cavitação é um dos aspectos mais importantes na análise de bombas, tanto para a execução de projetos e seleção de equipamento, quanto para a solução de diversos problemas operacionais decorridos do referido fenômeno"

_{Bombas Industriais - Mattos e de Falco, 1998}

Sobre o tema em questão, pode-se afirmar corretamente que:

Bombas hidráulicas são máquinas cuja função é fornecer energia cinética e de pressão a um fluido, a partir da transformação da energia recebida por uma fonte externa.

Sobre o critério de seleção de bombas e seus comportamentos, é INCORRETO afirmar que:

As bombas são classificadas em função do seu princípio de funcionamento.

Relacione a COLUNA II com a COLUNA I, associando o tipo de bombas à sua classificação.

COLUNA I

1. Centrífuga

2. Axial

3. Diagonal

COLUNA II

( ) Gira em torno do seu eixo de simetria.

( ) O escoamento do fluido provoca a força centrífuga e de sustentação.

( ) Ao girar no interior da carcaça, ocorre uma depressão e uma sobrepressão em regiões deferentes, capaz de acelerar o fluido.

( ) Ocorre uma força de sustentação provocado pelo escoamento do fluido em torno da palheta.

( ) Possui uma depressão central capaz de aspirar o fluido.

Assinale a sequência correta.

Um sistema de aquecimento solar está instalado em uma região pluvial, e opera há 15 anos com água proveniente da rede de abastecimento municipal. Toda tubulação é feita com material metálico, a maioria em cobre. Na inspeção de rotina detectou-se problemas de corrosão localizados nas uniões de tubulação de cobre. O tipo de corrosão detectado é denominado corrosão alveolar (também denominada por pitting). Este tipo de corrosão é decorrente

Considere as afirmações referentes a instalações hidráulicas.

I. As colunas de distribuição se originam no reservatório e abastecem os ramais.

II. A cavitação é provocada por uma interrupção brusca no escoamento em uma tubulação, produzindo um choque de pressão, ocasionando erosão nas pás de bombas centrífugas.

III. No sistema indireto de instalação de água fria, o abastecimento das peças de utilização é feito através de reservatório.

Está correto o que se afirma em

O manômetro III é um manômetro de tubo inclinado, indicado para realizar a medição quando ocorrerem pressões diferenciais elevadas.

Trata-se de um circuito que aciona um atuador linear, por meio de um botão, que, quando acionado, causa uma ação externa, gerando uma força linear por certa distância. Quando liberado o botão, o atuador se recolhe.

O componente I é um atuador linear de simples ação, com amortecimento fixo.

A partir do conhecimento sobre máquinas de fluxo, analise as afirmativas a seguir:

I – Turbinas eólicas são máquinas hidráulicas motrizes.

II – Ventiladores e bombas são máquinas hidráulicas operatrizes.

III – Turbinas eólicas e turbinas hidráulicas são máquinas de fluxo operatrizes.

IV – Turbinas hidráulicas são turbomáquinas motrizes.

- Das afirmativas acima,

Com relação a uma instalação pneumática é correto afirmar que:

I - Sistemas pneumáticos são muito utilizados na indústria porém podem apresentar perdas por vazamento que impactam em custos com energia elétrica.

II - A alta umidade do ar é benéfica aos sistemas pneumáticos pois auxilia na refrigeração do sistema

III - Possuem a vantagem de serem utilizados em locais com alto risco de explosão pois não geram faíscas.

Os sistemas de transporte pneumático constituem-se de uma rede de tubos pelos quais recipientes cilíndricos são propulsionados por ar comprimido (ou vácuo).

Sobre o transporte vertical de sólidos por arraste em fluidos, pode-se afirmar que:

Sabendo que uma bomba está instalada ao nível do mar e descarrega em um nível 30 m acima, uma vazão de 28 kg/s de água no mesmo estado de temperatura e pressão da entrada da bomba, qual será a potência de acionamento necessária para essa bomba. Considere a gravidade igual a 10m/s²

Um exemplo de máquina de fluxo de reação que possui os canais constituídos pelas pás móveis do rotor, na forma de injetores, havendo redução da pressão do fluido que passa através do rotor, é/são a/os
