Questões de Concurso sobre Sistemas Fluidomecânicos

Em um transmissor pneumático, o sinal correspondente a uma variação de 0% a 100% da faixa de medição é de 0,2 bar a 1,0 bar.

Para um processo em que ocorre uma variação de temperatura entre 20°C e 120°C, a variação de temperatura de 80°C será correspondente a uma pressão, em bar, do transmissor de

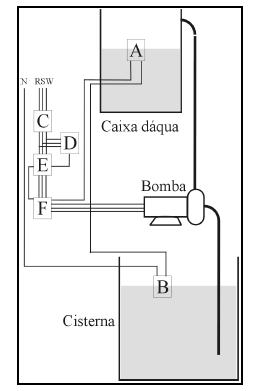

A figura a seguir representa um possível circuito de automação de uma bomba de elevação de água de uma cisterna para uma caixa d'água, tipicamente encontrado em edifícios residenciais e sobrados.

Neste circuito, têm-se dispositivos sensores, de proteção e de acionamento, de modo que:

Os refrigeradores são máquinas térmicas que bombeiam calor de uma região para outra com o objetivo de viabilizar processos, conservar produtos e propiciar conforto térmico. Nessas máquinas,

Indique a opção que completa corretamente as lacunas da assertiva a seguir.

A máquina de trefilar _____________ contém um sistema de tração do fio, para conduzi-lo através do furo da fieira, constituído de um anel tirante que primeiro acumula o fio trefilado para depois permitir o seu movimento em direção a uma segunda fieira. Já para a trefilação de fios metálicos de pequenos diâmetros, as máquinas ___________________ são as mais utilizadas.

Um propulsor a jato queima 2,0 kg/s de combustível quando o avião voa a uma velocidade de 250 m/s.

As instalações hidráulicas estão sujeitas a um problema quando a água, em grande velocidade pela tubulação, sofre uma interrupção muito brusca (fechamento rápido de uma torneira), provocando um súbito aumento da pressão. Picos de pressão são frequentemente acompanhados por um ruído que dá a impressão de haver algo semelhante a uma colisão de carro.

Qual é o nome desse fenômeno?

Existe uma grande variedade de tipos de válvulas, algumas para uso geral, e outras para finalidades específicas. Em tubulações de gás são muito utilizadas as válvulas de bloqueio. Essas válvulas se destinam apenas a estabelecer ou interromper o fluxo, isto é, que só devem funcionar completamente abertas ou completamente fechadas. Usualmente estas são do mesmo diâmetro nominal da tubulação, e têm uma abertura de passagem de fluido com seção transversal comparável com a da própria tubulação. A alternativa que apresenta apenas tipos de válvulas de bloqueio é:

Em uma instalação industrial deseja-se elevar um determinado fluido de um reservatório para outro localizado a 20 m de altura em relação ao reservatório à montante. Para isso, estão à disposição duas bombas iguais as quais deverão trabalhar em conjunto para realizar a operação. Deseja-se que o reservatório receptor atinja seu nível máximo no menor tempo possível. Com base nisso, a melhor configuração de trabalho para estas bombas e que justificam a sua aplicação é:

Com base nos conceitos e aplicações das máquinas térmicas, assinale a alternativa correta.

Um engenheiro é solicitado para avaliar a viabilidade de substituição dos chuveiros elétricos de um hospital, por chuveiros que utilizam como fonte de aquecimento o vapor da caldeira do hospital. Sabe-se que existem 150 chuveiros, o consumo médio mensal atual de energia e água devido a esses chuveiros é de 1500 kWh e 1500m³, respectivamente, e a diferença de temperatura necessária no aquecimento é 20°C. Qual é a demanda de calor da caldeira e qual é a economia de energia elétrica obtida em um ano? Considere o consumo de água distribuído igualmente ao longo de 30 dias.

Dados: densidade e calor específico da água de 1000 kg/m³ e , 2 4 kJ/kg °C, respectivamente. Custo da eletricidade: 0,7 R$/kWh.

O esquema precedente mostra um circuito hidráulico que funciona

Após a leitura do enunciado apresentado a seguir, identifique a afirmação correta:

Ao se avaliar a queima de um combustível em uma máquina térmica, em razão da emissão dos gases resultantes da queima, uma medida do fator lambda igual a 1.05 indica uma mistura:

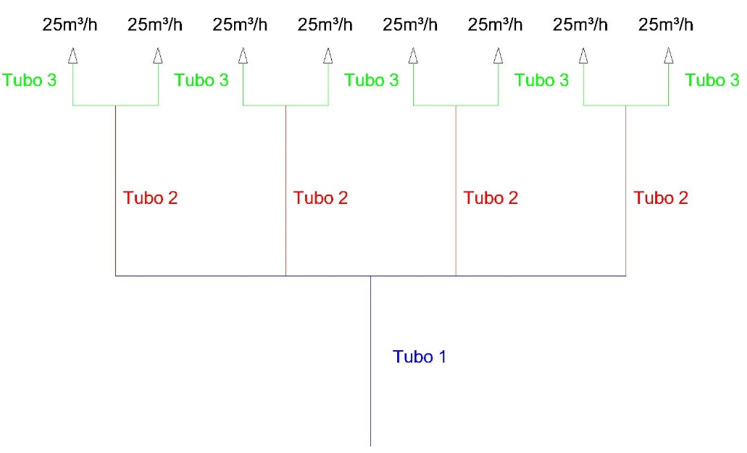

Uma instalação de incêndio está sendo projetada e é necessário selecionar o diâmetro dos tubos de alimentação dos hidrantes, com vazão mínima por hidrante de 30m³/h, conforme a figura a seguir. Com base na seguinte tabela e sabendo que a velocidade ideal da água na tubulação é de 2,5m/s, qual deverá ser o menor diâmetro nominal dos tubos 1, 2 e 3 para que não haja restrição de vazão nem aumento de velocidade?

Um reservatório de ar comprimido cilíndrico ideal, conforme mostrado na figura a seguir, tem espessura de parede de ¼ de polegada e diâmetro interno de 24 polegadas. Sabendo que o material do tanque é o aço inoxidável cuja tensão admissível de tração é 78ksi, qual é a pressão máxima admissível e qual é a pressão máxima de operação que o engenheiro responsável deve estipular?

Durante o escoamento de um líquido em um duto, o fechamento abrupto de qualquer válvula pode ocasionar danos à tubulação, conseqüências do conhecido golpe de Ariete. A alternativa que melhor explica a ocorrência desse fenômeno é:

Relacione as bombas hidráulicas às respectivas medidas de manutenção.

1. Bomba rotativa de palheta

2. Bomba linear de pistão axial

3. Bomba rotativa de engrenagem

( ) troca do conjunto rotativo com a queda de rendimento e manter o óleo sempre limpo e isento de água.

( ) troca de todo o conjunto, que se desgasta com o tempo.

( ) troca apenas dos elementos desgastados e manter o óleo sempre limpo e sem água.

Assinale a opção que mostra a relação correta, de cima para baixo.

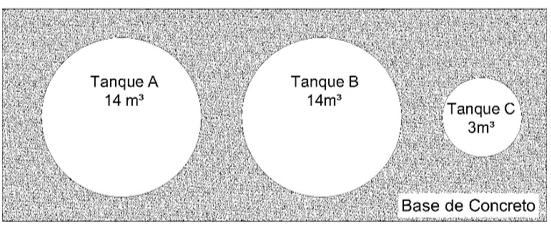

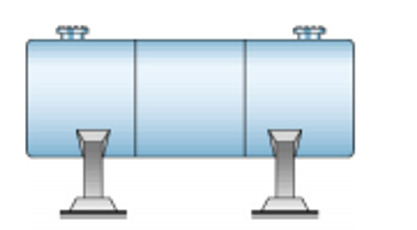

Três tanques cilíndricos serão colocados sobre uma mesma base civil, conforme a figura a seguir. Essa base deve suportar a carga de pressão gerada pelo peso dos tanques. As características dos tanques estão especificadas na seguinte tabela. Qual deverá ser a resistência mínima à compressão uniforme da base?

A cavitação em máquinas de fluxo provoca a queda de rendimento e da potência transmitida e, em muitos casos, podem originar vibrações perigosas para a estrutura da máquina. No que consiste o fenômeno da cavitação:
