Questões de Concurso sobre Sistemas Fluidomecânicos

Considere uma bomba centrífuga em funcionamento numa Estação Elevatória de Esgoto. Essa bomba é acionada por motor elétrico a ela acoplado. O acoplamento se dá entre as duas árvores (da bomba e do motor) que são cilíndricas e maciças e giram sobre seus respectivos mancais de rolamento. Devido ao movimento de rotação, surgem, nas referidas árvores, tensões de cisalhamento que, no centro da seção transversal de cada árvore, terá o seu valor:

Uma das alternativas mecânicas para a geração de força elétrica é a utilização de ciclos de potência. Nos sistemas de potência a vapor, o fluido de trabalho muda de fase. Dentre eles, o mais simples é o ciclo de Rankine. Sabendo que as perdas por atrito são ignoradas na bomba, na turbina, na caldeira e no condensador, julgue os itens a seguir.

I - Na bomba, a compressão é isentrópica.

II - Na caldeira, o fornecimento de calor é feito à pressão constante.

III - Na turbina, a expansão é isentrópica.

IV - No condensador, a rejeição de calor é feita à pressão constante.

A quantidade de itens certos é igual a

Uma bomba centrífuga é montada acima de um reservatório de água que é aberto à atmosfera. A vazão na bomba é igual a 0,02 m³/s. Nessa condição, o fabricante especifica que o NPSH deve ser igual a 5,0 m. A temperatura da água é igual a 300 K e a pressão atmosférica local igual a 1,01 bar. Assinale a alternativa que indica qual é a máxima altura, medida a partir da superfície livre do reservatório, em que pode ser instalada a bomba para que não ocorra cavitação. Sabe-se que a perda de carga total até a entrada da bomba é igual a 3,0 m e que o diâmetro da tubulação é igual a 100 mm.

O rotor de uma bomba centrífuga gira a 1 200 rpm (127 rad/s) e a vazão de água por esse rotor é igual a 0,09 m³/s. As dimensões do rotor são 50 mm para o raio interno, 200 mm para o raio externo, e a altura das pás é tal que a área de passagem do fluído é igual a 0,06 m². O ângulo de saída do rotor é tal que sua tangente vale 0,75. O escoamento de entrada no rotor é puramente axial. Considerando esses dados, o valor da velocidade tangencial do fluído na saída do rotor é:

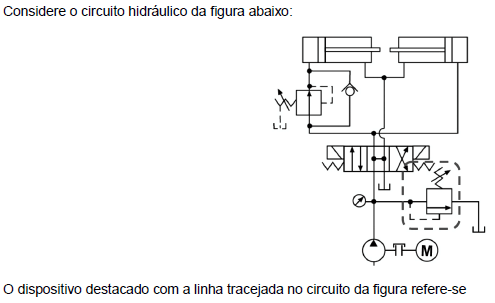

O elemento 5 é uma válvula direcional de duas posições e três vias.

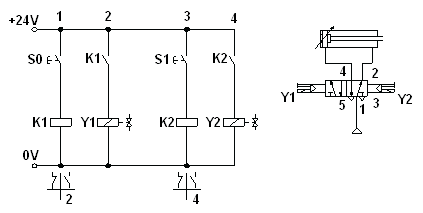

O circuito da figura abaixo será usado para testes de acionamento eletropneumático de comporta superficial para estação de água e efluentes.

Acerca de seu funcionamento e características operacionais, é correto afirmar:

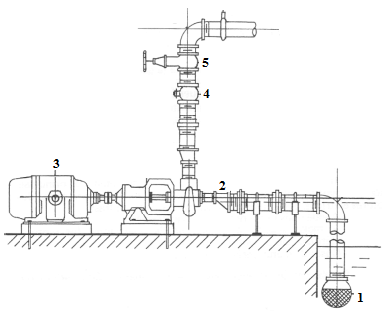

Sistemas de bombeamento podem ser aplicados para elevar a pressão e transportar fluidos de um lugar para outro. Considerando a instalação de bombeamento ilustrada a seguir, assinale a alternativa que melhor indica a válvula de retenção que compõe a linha de recalque abaixo.

Um tubo de aço inoxidável AISI 304 com 20 mm de diâmetro interno e espessura de parede igual a 10 mm é recoberto com um isolante térmico. A espessura do isolante é igual a 10 mm. A temperatura interna do tubo, sabendo-se que no exterior do isolamento é igual a 100 ºC e que o fluxo de calor em regime permanente pela parede do tubo vale 700 W/m, é:

Existem no mercado veículos equipados com caixa de câmbio de dupla embreagem (DCT) que usa duas embreagens, mas não tem pedal, pois sistemas eletrônicos e hidráulicos sofisticados controlam as embreagens, como em um câmbio automático comum. Entretanto as embreagens operam independentemente, porque uma controla as marchas ímpares (primeira, terceira, quinta e ré), enquanto a outra controla as marchas pares (segunda, quarta e sexta). De acordo com essas informações, é correto afirmar que as marchas

Considerando os dados descritos, é correto afirmar que é nula a força vertical exercida sobre a tubulação.

Tendo em vista a operação de sistemas fluido-mecânicos, analise afirmativas abaixo, marcando a sequência correta na ordem em que ela aparece, considerando C como afirmativa correta e E como errada.

I. Em termos de fluxo mássico, compressores centrífugos operam entre as linhas de surge e de choque, tanto na condição de projeto como fora dela.

II. Compressores centrífugos são a melhor escolha, comparados com compressores axiais, quando se deseja razão de pressão mais elevada por estágio de compressão com menor fluxo mássico.

III. Em compressores radiais operando em condições normais, perdas de velocidade por atrito na superfície externa do rotor, com origem na turbulência e devido à não recuperação de toda a energia cinética do fluido, são todas ocasionadas na região do rotor.

IV. Em turbinas a gás, a injeção de água é muito empregada no controle da formação de óxidos de nitrogênio (NOx), limitando a temperatura dos gases no processo de combustão. Turbinas modernas empregam técnicas que não necessitam de injeção de água (dry low NOx). Nesse caso, a técnica se baseia na queima do combustível com todo o ar de saída do compressor (queima pobre), de forma que o nível máximo de temperatura na câmara de combustão fique limitado a valores que produzam baixos níveis de NOx.

Marque a sequência CORRETA:

Um sistema de tubo molhado em forma de grelha deve ter uma válvula de alívio instalada na coluna principal de alimentação, imediatamente abaixo da válvula de retenção e alarme.

Um manômetro diferencial montado em um vaso de pressão indica a leitura de 1,25MPa, enquanto que um barômetro local indica pressão atmosférica de 0,96bar. A pressão absoluta dentro do vaso é:

Uma bomba centrífuga de múltiplos estágios emprega mais de um rotor do tipo axial, o que resulta em elevadas vazões e alturas manométricas reduzidas.

O elemento 2 consiste em um pressostato que fornece o valor da força no atuador 1.
