Questões de Concurso sobre Sistemas Fluidomecânicos

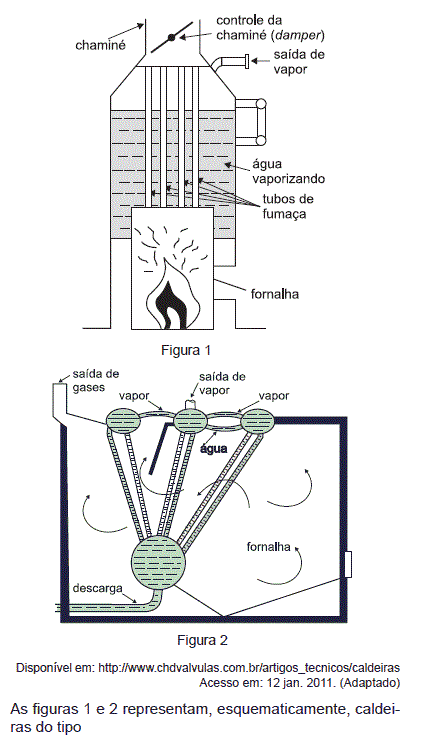

aquatubular e flamotubular.

aquatubular e peritubular.

flamotubular e aquatubular.

flamotubular e peritubular.

peritubular e aquatubular.

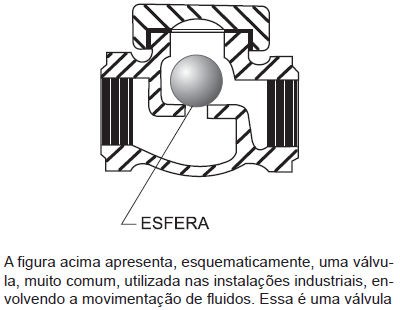

reguladora, que controla a vazão do fluido que passa da esquerda para a direita.

de alívio, que permite a passagem do fluido da esquerda para a direita quando a pressão à esquerda vence o peso da esfera.

de retenção, que impede a passagem de fluido da direita para a esquerda.

limitadora de vazão, pois, quando a vazão da esquerda para a direita atinge um certo valor, a esfera desce e bloqueia a passagem do fluido.

de controle de pressão, pois, quando o fluido à direita atinge uma determinada pressão, a válvula libera sua passagem para a esquerda.

O ar é um fluido altamente incompressível.

As velocidades muito baixas são difíceis de ser obtidas nos sistemas, devido às propriedades físicas do ar.

O ar comprimido precisa de boa preparação para realizar trabalho, devido a impurezas e umidade.

A pneumática causa um incremento de produção com pouco investimento.

O sistema pneumático reduz o número de acidentes de trabalho.

facilidade de aspiração.

serem aconselháveis para pequenas vazões e altas pressões.

ausência de ponto morto.

alto custo de manutenção.

não trabalharem com líquidos contendo lama.

Laminar ou crescente.

Laminar ou filamentar.

Turbulento ou crescente.

Turbulento ou agitado.

Turbulento ou laminar.

alívio.

retenção.

3 vias e 4 posições.

controle de vazão.

retorno rápido.

motor M da esteira é desligado, e a caixa para sob o pistão.

pistão permanece um determinado tempo na posição em que se encontra.

pistão sobe, e a caixa volta a se mover.

chave CH2, que indica o fim de curso superior do pistão, é acionada.

válvula de controle se desloca para a esquerda acionada por S1.

joelho 60º, curva 90º e tê a 45º

joelho 45º, curva 90º e derivação esquerda

curva 135º, joelho 90º e Y a 45º

curva 60º, curva 45º e Y a 135º

curva 45º, curva 90º e tê a 45º

de retenção, globo e gaveta

de retenção, gaveta e de contrapressão

de alívio, de retenção e globo

globo, de alívio e gaveta

gaveta, globo e de contrapressão

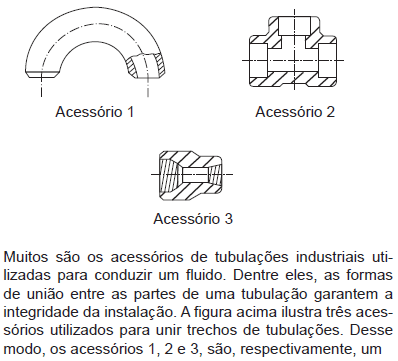

joelho de 180º rosqueado, um tê para solda de topo e uma bucha de redução para solda de encaixe.

joelho de 180º para solda de encaixe, um tê para solda de topo e uma bucha de redução rosqueada.

joelho de 180º para solda de topo, um tê para solda de encaixe e uma luva de redução rosqueada.

colar de 180º para solda de topo, um tê a 45° para solda de encaixe e uma luva de redução para solda de topo.

colar de 180º para solda de encaixe, um tê rosqueado e uma bucha de redução rosqueada.

redução na vida dos selos mecânicos.

redução na vida dos mancais.

diminuição da temperatura do fluido.

ocorrência de fluxo em sentido inverso na sucção, provocando vibrações e ruídos.

aumento da força radial aplicada no rotor pela distribuição desigual das pressões que atuam no caracol.

centrífuga radial e alternativa de êmbolo

centrífuga diagonal e axial

rotativa de engrenagens e rotativa de palhetas

alternativa de diafragma e rotativa de rotores lobulares

alternativa de pistão e centrífuga helicoidal

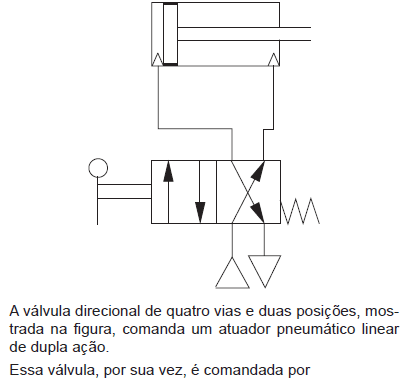

solenoide e possui retorno por mola

solenoide e possui retorno por gravidade

alavanca e possui retorno por linha piloto de ar

alavanca e possui retorno por mola

botão e possui retorno por linha piloto de ar

A pressão no ponto B é igual à pressão no ponto A.
