Uma simbologia normalizada é utilizada na representação de válvulas direcionais em circuitos pneumáticos: por exemplo, o símbolo V.C.D. 3/2 N.F. representa uma válvula de controle direcional de 3 vias, 2 posições, normalmente fechada.
C
Certo
E
Errado
Para conservar um sistema pneumático é necessário que todo circuito pneumático tenha instalado em sua entrada um lubrificador. Filtros e regulador de pressão são, contudo, elementos dispensáveis em um circuito pneumático, uma vez que não realizam nenhuma função dinâmica.
C
Certo
E
Errado
As válvulas são elementos primordiais para o controle e direcionamento do fluido que escoa no interior das tubulações de uma instalação industrial.
Dentre as operações específicas das válvulas, analise as afirmativas a seguir.
I - A válvula globo é uma válvula de regulagem.
II - A válvula de retenção regula a pressão do fluido em um determinado ponto da tubulação.
III - A válvula de alívio é uma válvula de segurança contra sobrepressões eventualmente ocorrentes nos circuitos hidráulicos.
Estão corretas APENAS a(s) afirmativa(s)
A
I
B
II
C
I e II
D
I e III
E
II e III

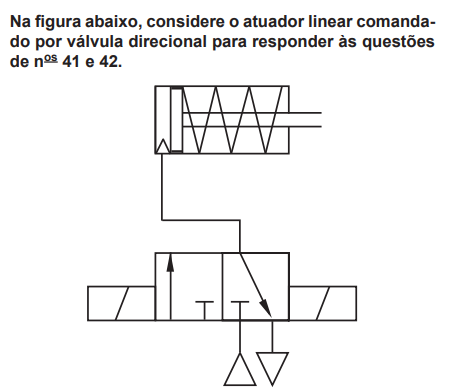

O atuador é
A
hidráulico com retorno por mola
B
hidráulico de dupla ação
C
hidráulico com retorno por óleo
D
pneumático com retorno por mola
E
pneumático com retorno por ar
Uma bomba centrífuga opera a 2.000 rpm com uma carga
de 4 m. A carga, em m, em um ponto homólogo, quando a
bomba operar a 4.000 rpm, é igual a
A
1
B
2
C
8
D
16
E
32

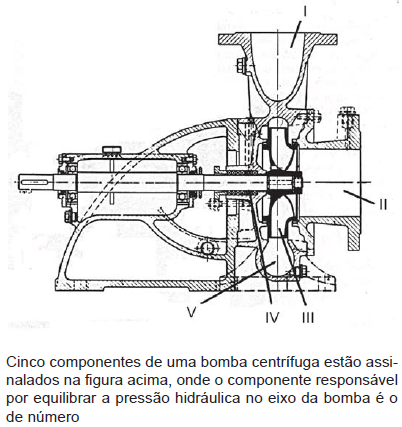

A
I.
B
II.
C
III.
D
IV.
E
V.
A energia consumida pela bomba independe do fluido bombeado.
C
Certo
E
Errado
A pressão induzida de avanço para um atuador com diâmetro de pistão igual a 60 mm e diâmetro de haste igual a 20 mm e pressão máxima da bomba que aciona o atuador igual a 160 bar, é, em bar, igual a
A
100
B
120
C
140
D
160
E
180
Uma turbo-bomba opera com velocidade angular do
impelidor igual a N rad/s, com uma vazão volumétrica Q,
em m3/s, fornecendo uma carga H, em Nm/ kg. Qual a equação
que deve ser usada para calcular a velocidade específica,
Ns, da bomba?
A
Ns = (N Q1/2)/ H3/4
B
Ns = (N1/2 Q1/2)/ H
C
Ns = (N1/2 Q)/ H5/4
D
Ns = (N Q1/2)/ H3/2
E
Ns = (N Q2)/ H7/4
As perdas de carga dependem da vazão volumétrica no sistema de bombeamento.
C
Certo
E
Errado
No sistema de lubrificação por pressão, o virabrequim é perfurado, e o óleo, conduzido aos mancais sob pressão, é canalizado até os moentes para a lubrificação das bielas.
C
Certo
E
Errado
O sistema de lubrificação por cárter seco compreende a lubrificação sob pressão de todos os mancais e a lubrificação lateral das bielas.
C
Certo
E
Errado
Levando-se em consideração as regras de semelhança em bombas e ventiladores, assumindo regime permanente, escoamento incompressível e que o rendimento da máquina permanece constante, é CORRETO afirmar:
A
dobrando-se o número de rotações, a altura de carga permanece constante.
B
triplicando-se o número de rotações, a altura de carga é triplicada.
C
dobrando-se o número de rotações, duplica-se a potência consumida.
D
dobrando-se o número de rotações, dobra-se a vazão.
E
dobrando-se o número de rotações, triplica-se a vazão.
Qual a força de avanço regenerada para um atuador com diâmetro de pistão igual a 80 mm e diâmetro de haste igual a 40 mm, considerando-se a pressão de trabalho da bomba igual a 100 bar?
A
4.000.π N
B
12.000.π N
C
16.000.π N
D
20.000.π N
E
24.000.π N
Relacione as categorias de bombas de deslocamento positivo apresentadas à esquerda com os seus exemplos listados à direita.
I - Alternativas
II - Rotativas com um rotor
III - Rotativas com rotores múltiplos
P - Centrífuga
Q - Êmbolo
R - Engrenagens
S - Palhetas
A relação correta é
A
I - P, II - Q, III - S
B
I - P, II - S, III - R
C
I - Q, II - R, III - S
D
I - Q, II - S, III - R
E
I - S, II - Q, III - P
No sistema de lubrificação por mistura, a bomba de óleo alimenta as cubas situadas perto da passagem de cada biela, que, munida de uma colher (pescador), apanha o óleo de uma das cubas.
C
Certo
E
Errado
Sobre máquinas de fluxo (bombas, ventiladores e compressores) e sua operação, é CORRETO afirmar:
A
a equação de Euler das turbomáquinas é obtida por meio de um balanço integral da quantidade de movimento linear sobre um volume de controle determinado pela carcaça da turbomáquina.
B
máquinas de fluxo são dispostas em paralelo quando se necessita aumento de vazão com pouco aumento de pressão.
C
o fenômeno de cavitação, não raro em bombas hidráulicas, ocorre porque há um aumento da pressão do fluido sobre a estrutura da bomba.
D
o fenômeno de cavitação não representa perdas significativas de desempenho em bombas, só causando desconforto aos operadores, por causa do ruído típico.
E
o tipo de compressor por condensação é utilizado, quando altas pressões e altas vazões são requeridas.
A potência de uma bomba centrífuga de um conjunto elevatório para abastecimento de água potável é de 1,325*105 Watts. Considerando-se a água com massa específica de 1 000 quilos por metro cúbico, a aceleração da gravidade local de 9,81 metros por segundo ao quadrado, o transporte de 1,0 metro cúbico por segundo de água e a altura manométrica de 10 metros, o rendimento global desse conjunto elevatório corresponde a
A
84%.
B
74%.
C
80%.
D
75%.
E
77%.
As válvulas e joelhos não devem ser contabilizados para efeito de dimensionamento hidráulico desse sistema de bombeamento.
C
Certo
E
Errado
A respeito de bombas centrífugas, afirma-se que
A
o fenômeno de cavitação ocorre normalmente na descarga
da bomba.
B
a escorva consiste no enchimento da bomba e da tubulação
de sucção com o líquido de trabalho.
C
as bombas com pás inclinadas para trás apresentam
elevadas perdas por atrito e, portanto, menores rendimentos.
D
as carcaças concêntricas são mais eficientes que as
carcaças em voluta.
E
na carcaça com voluta e com região difusora, na voluta a
energia cinética é transformada em energia de pressão.
