Questões de Concurso sobre Sistemas Fluidomecânicos

Em instalações de bombeamento, a opção pelo uso de duas bombas de menor capacidade em paralelo ao invés de uma implica redução da possibilidade de cavitação.

A pressão de trabalho dos componentes pneumáticos deve ser escolhida de acordo com a pressão de ar disponível na rede de ar comprimido da empresa.

Analisando outras consequências, mesmo sem a consideração de valores, é correto afirmar que, quanto às gaxetas, essa mudança tenderá a

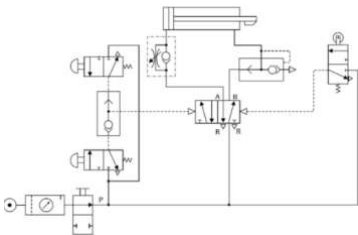

Observe a figura a seguir.

FIALHO, A. B. Automação Pneumática: Projetos, Dimensionamento e Análise de Circuitos. 7ª ed. São Paulo: Érica, 2011.

Trata-se de um diagrama pneumático, uma representação visual que descreve o funcionamento de um sistema pneumático. Sua função é exemplificar a interconexão dos componentes pneumáticos e o fluxo de ar comprimido, a fim de realizar tarefas específicas. No diagrama apresentado nessa figura, o circuito pneumático possui acionamento

O fluido hidráulico e o seu tratamento têm importâncias significativas no funcionamento adequado de um maquinário. Sendo assim,

Em uma instalação hidráulica, a presença de ar na tubulação de sucção ou dentro de uma bomba centrífuga danifica seus componentes, principalmente o selo mecânico, responsável pela vedação de seu eixo. Para evitar esse tipo de dano, é preciso preencher totalmente o corpo da bomba e da tubulação de sucção com o líquido que será bombeado, a fim de eliminar o ar existente em seu interior.

Esse procedimento é denominado

Sobre a associação de bombas centrífugas, analise as seguintes afirmativas e assinale a alternativa correta.

I. Na associação em paralelo de duas bombas centrífugas iguais, a pressão de saída do conjunto é igual à pressão de saída de cada bomba, e cada bomba contribui com a metade da vazão de saída do conjunto.

II. Na associação em paralelo de duas bombas centrífugas iguais, a pressão de saída do conjunto é menor que a pressão de saída de cada bomba, já que cada bomba contribui com metade da vazão de saída do conjunto.

III. Na associação em série de duas bombas centrífugas iguais, cada bomba bombeia a mesma vazão, mas contribui com metade da pressão de saída do conjunto.

IV. Na associação em série de duas bombas centrífugas iguais, cada bomba contribui com metade da vazão e metade da pressão de saída do conjunto.

Associação em paralelo:

Associação em série:

Em uma bomba hidráulica centrífuga, qual dos seguintes componentes tem a função de proteger a bomba de vazamentos nos pontos onde o eixo atravessa a carcaça?

Em instalações de bombeamento, é comum a existência de mais de uma bomba. A forma com que as bombas são associadas permite características diferentes. Em relação à associação de bombas e tubulações, assinale a alternativa correta.

Considere que, em dois sistemas de bombeamento, S1 e S2, seja possível empregar uma única bomba, uma associação de duas bombas iguais em série ou uma associação de duas bombas iguais em paralelo.

As curvas características de altura de carga em função da vazão para as bombas individuais, para as duas bombas associadas em série, para as duas bombas associadas em paralelo e para os dois sistemas, S1 e S2, estão qualitativamente demonstradas na figura a seguir.

Os pontos 1 e 2 representam pontos de operação no sistema S1 e os pontos 3 e 4 representam pontos de operação no sistema S2.

Com base na figura, é correto afirmar que

Analise a imagem abaixo:

A válvula direcional representada é uma:

O símbolo a seguir representa uma válvula direcional de três posições e quatro vias com acionamento por solenoide e retorno por mola.

O elemento ➋ é uma válvula direcional de duas posições e quatro vias, com retorno por mola e atuado por solenoide.

Quando comparados com sistemas pneumáticos, os sistemas hidráulicos são mais indicados para aplicações que requerem alta velocidade e aceleração.

O posicionador pneumático é um instrumento utilizado para medir a vazão de fluidos em uma tubulação.

Dada a sua alta capacidade de controle de vazão, as válvulas de esfera comuns são a melhor opção quando se requer um controle preciso do fluxo de fluidos.

A força de retorno em atuadores hidráulicos de ação simples é menor do que a força de avanço quando submetidos à mesma pressão de trabalho, pois a área de retorno é maior.

Separadores gravitacionais são utilizados para a remoção de partículas sólidas que possam estar presentes no fluxo de gás, pois eles funcionam com base no princípio de ação da força centrífuga sobre essas partículas.

Para constituir uma rede de tubulação, os tubos podem ser unidos por vários tipos de conexões. Quando se trabalha com conexão flangeada, são utilizados, nas extremidades dos tubos a serem unidos, elementos de conexão chamados de flanges, classificados de acordo com suas características construtivas.

Os três principais flanges são os seguintes:

Qual dos seguintes equipamentos é uma máquina hidráulica?
