Questões de Concurso sobre Sistemas Fluidomecânicos

O diagrama precedente mostra a associação de duas bombas radiais iguais em paralelo, representando a curva característica da bomba A e a curva característica do sistema S em altura manométrica H e vazão Q.

No que se refere ao diagrama e a máquinas de fluxo, assinale a opção correta.

Nos sistemas hidráulicos e pneumáticos, são componentes que têm funções equivalentes em ambos os sistemas

São elementos mecânicos que utilizam a pressão do óleo do circuito para efetuar seu movimento, podendo ser de dois tipos, lineares ou rotativos e giratórios.

Assinale a alternativa CORRETA.

Ao realizar projetos de instalação predial de água fria, é crucial ponderar sobre todas as perdas de carga nos segmentos e singularidades das tubulações. Diante desse contexto, assinale a alternativa correta em relação às perdas de carga.

Considere uma bomba centrífuga que, acionada por um motor diesel a 2.000 rpm, recalca uma vazão de 20 m³ /h a uma altura manométrica total de 60 mca. Nessas condições, se a rotação do motor for reduzida para 1.000 rpm, a altura manométrica se reduzirá para 30 mca.

Um sistema hidráulico utiliza um acumulador para armazenar energia hidráulica. Qual a principal função de um acumulador em um sistema hidráulico?

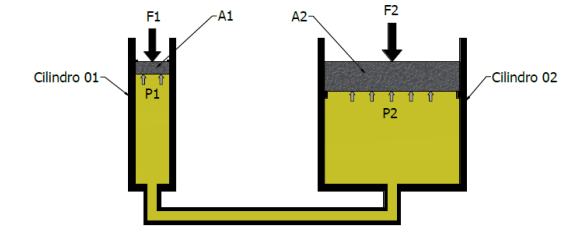

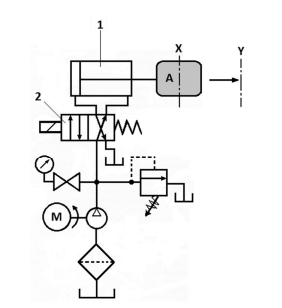

Considere a figura a seguir, que mostra o esquema de um circuito hidráulico cuja função é mover o objeto A da posição X para a posição Y. Nesse sistema, um atuador de dupla ação (1) é acionado por uma válvula direcional de quatro vias e duas posições (2), operada por solenoide e com retorno por mola; o fluxo da bomba é dirigido para uma das passagens do atuador quando ele está em uma posição extrema, simultaneamente ao descarregamento para o tanque pela outra passagem.

Analise o diagrama hidráulico abaixo.

Adaptado de FIALHO, A. EB. Automoção Hidráulica: projetos, Dimensionamento e Análise de Circuitos. 2. ED. SÃO PAULO: ÉRICA, 2004,

Com relação ao diagrama apresentado acima, é correto afirmar que:

Se, na instalação de bombeamento com uma bomba do tipo estável ou rising, a altura de recalque for estabelecida acima da especificada, haverá redução da vazão recalcada.

Considere que, em uma instalação de bombeamento, uma bomba esteja operando no ponto P (Q, H) identificado na figura a seguir. Nesse caso, se a rotação do motor for reduzida de n para n’, passando a operar no ponto R(Q₁, H₁), a perda de carga total da instalação aumentará.

Transmissores pneumáticos são mais adequados para ambientes explosivos do que transmissores eletrônicos, os quais, por sua vez, oferecem uma faixa de medição comparativamente mais ampla.

O circuito hidráulico da figura a seguir é utilizado para deslocamento horizontal de uma carga.

Nesse circuito, a velocidade de avanço do cilindro em comparação com a velocidade de retorno

Analise o diagrama hidráulico abaixo.

Adaptado de FIALHO, A. B. Automoção Hidráulica: projetos, Dimensionamento e Análise de Circuitos. 2. ED, SÃO PAULO: ERICA, 2004.

Associe os elementos discriminados no diagrama acima aos elementos apresentados abaixo e assinale a opção correta.

( ) Bomba hidráulica.

( ) Acumulador hidráulico.

( ) Válvula de retenção simples.

( ) Válvula de controle direcional.

( ) Válvula de descarga.

Considere uma instalação hidráulica que opera com bomba centrífuga sugando água de um reservatório instalado abaixo da linha de centro do rotor. Sabendo que foram utilizadas para esta instalação válvula de pé e crivo (1), válvula de retenção (2) e válvula globo (3), a finalidade de cada uma, nessa ordem, é

A seguir são apresentados quatro componentes de circuitos hidráulicos:

Respeitando a ordem em que são apresentados nas figuras 1, 2, 3 e 4, pode-se afirmar que a descrição de cada componente é:

Se o eixo da bomba estiver com uma pequena massa desbalanceada, a amplitude de vibração alcançará seu valor máximo na rotação correspondente à velocidade crítica.

Conforme o fenômeno denominado capilaridade, em tubos verticais de pequeno diâmetro contendo líquido, a superfície do líquido assume forma esférica (menisco): côncava, se o líquido for água, a tensão superficial força o líquido a se elevar no tubo; convexa, ou depressão, em se tratando de mercúrio, que não molha a parede do tubo, o líquido é forçado a descer pela parede do tubo.

Deseja-se conduzir água entre os tanques 1 e 2 de uma instalação industrial por meio de uma tubulação de concreto com 100 metros de extensão e 50 centímetros de diâmetro. Os tanques têm uma diferença de altitude de 5 metros entre as tubulações dos reservatórios e um fator de atrito constante de 0,01. Dessa forma, assinale a alternativa correta com relação ao valor da velocidade em metros por segundo ao longo do tubo. Considere exclusivamente a presença de perda de carga distribuída, que ambos os reservatórios encontram-se à pressão atmosférica e que os valores da densidade, aceleração da gravidade e π são 1000 kg/m³, 10 m/s² e 3, respectivamente.

Nas tubulações industriais, o diâmetro nominal é uma medida que corresponde ao diâmetro interno da tubulação.

As juntas de expansão são utilizadas em tubulações industriais para compensar a dilatação térmica e amortecer a propagação de vibrações, reduzindo a possibilidade de danos na tubulação.
