Examine a figura abaixo.
As válvulas são dispositivos que têm por finalidade controlar, estabelecer e interromper o fluxo em uma tubulação. Assim, assinale a opção que apresenta a válvula ilustrada na figura acima.
A
Válvula de macho.
B
Válvula de gaveta.
C
Válvula de esfera.
D
Válvula de globo.
E
Válvula de agulha.
Qual componente de um sistema pneumático é projetado para modular o fluxo de ar em uma direção específica, por meio do controle de uma ou mais vias de passagem de ar, enquanto bloqueia efetivamente o retorno do ar na direção oposta?
A
Válvula de escape rápido.
B
Válvula direcional.
C
Filtro de ar.
D
Cilindro pneumático.
E
Reservatório de ar.
A pressão hidráulica em um sistema é diretamente proporcional à área da seção transversal do pistão.
C
Certo
E
Errado
Um sistema hidráulico usa fluido compressível, como ar comprimido, para transmitir energia.
C
Certo
E
Errado
O revestimento interno de tubulações com polímeros termoplásticos é comumente utilizado em aplicações industriais para proteger as tubulações contra a corrosão.
C
Certo
E
Errado
As válvulas de controle hidráulico são acionadas por vapor d’água sob pressão inserido em uma tubulação.
C
Certo
E
Errado
Para operação segura de conjuntos motobombas centrífugas, é fundamental que diversos ajustes sejam realizados a fim de evitar desgastes prematuros e redução da vida útil do equipamento. Sobre balanceamento e alinhamento em bombas centrífugas, é correto afirmar que
A
tanto o balanceamento quanto o alinhamento devem ser realizados apenas pelo fabricante de bombas centrífugas e por essa razão o conjunto motobomba já deve sair acoplado de fábrica, o que muitas vezes acarreta em dificuldades logísticas durante o transporte e a instalação.
B
o alinhamento dos rotores, realizado em campo durante a montagem, tem o objetivo de evitar entupimento nos canais do rotor durante a operação e o balanceamento entre os eixos da bomba e do motor; quando o alinhamento é realizado em fábrica, tem o objetivo de evitar vibração do acoplamento.
C
tanto o balanceamento quanto o alinhamento só podem ser realizados em campo durante a montagem do conjunto e por essa razão a bomba deve sair de fábrica com a voluta desmontada, o que muitas vezes acarreta em problemas operacionais.
D
o balanceamento dos rotores, realizado por fabricantes de bombas, tem o objetivo de evitar vibrações durante a operação; e o alinhamento entre os eixos da bomba e do motor, que pode ser realizado durante a instalação em campo, tem o objetivo de evitar desgastes prematuros em mancais e elementos de vedação.
E
o balanceamento dos rotores, realizado por fabricantes de bombas, tem o objetivo de evitar a recirculação de fluido no interior da bomba; e o alinhamento, realizado durante a instalação em campo, tem o objetivo de evitar tensões indesejáveis de aperto entre bocais e tubulação.
Em redes de ar comprimido, é muito comum a utilização de lubrificadores instalados em pontos estratégicos da tubulação para proporcionar a operação segura de componentes e ferramentas pneumáticas. Sobre a lubrificação em sistemas pneumáticos, é correto afirmar que
A
o óleo lubrificante é o mesmo utilizado nos compressores que alimentam o sistema e, após deixar o cárter, é encaminhado às linhas de ar comprimido, acumulando-se nos lubrificadores e, então, é direcionado aos consumidores.
B
após deixar o cárter do compressor, o óleo lubrificante já sai misturado ao ar, sendo que os lubrificadores são responsáveis pela adição manual de óleo aos consumidores.
C
o óleo lubrificante, específico para máquinas pneumáticas, é armazenado em um lubrificador, por meio do fluxo é pulverizado ao ar e, em seguida, encaminhado aos consumidores.
D
raramente óleo lubrificante deve ser utilizado em sistemas pneumáticos, uma vez que a maioria das máquinas pneumáticas não necessitam de lubrificação e por este motivo, o próprio óleo que deixa o compressor é suficiente.
E
o óleo lubrificante, específico para máquinas pneumáticas, deve ser compatível com o óleo do compressor, uma vez que a lubrificação dos consumidores ocorre devido a mistura de ambos.

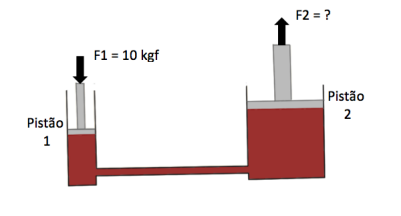

A figura abaixo ilustra o princípio de funcionamento de uma prensa hidráulica. Ao aplicarmos uma força de 10kgf no Pistão 1 cuja área é 10cm², qual a força aplicada pelo Pistão 2 cuja área é 100cm²?
A
20 kgf
B
100 kgf
C
10 kgf
D
1000 kgf
Ano:
2024
Prova:
SSPM - Marinha - Técnico - Área: Mecânica - 2024
Baixa perda de carga quando totalmente abertas, vedação positiva, controle do tipo ou totalmente abertas ou totalmente fechadas, não recomendadas para regulagem do fluxo e não recomendadas para operações frequentes são características das válvulas do tipo:
A
borboleta.
B
diafragma.
C
de retenção.
D
globo.
E
gaveta.
Uma das máquinas de fluxo mais utilizadas no transporte de liquido é a bomba centrífuga. Com relação às características deste equipamento, é correto afirmar.
A
Quanto maior o parâmetro de velocidade específica adimensional, mais axial será a trajetória do fluido no rotor de uma bomba centrífuga
B
Quanto maior o parâmetro de velocidade específica adimensional, mais radial será a trajetória do fluido no rotor de uma bomba centrífuga
C
Quanto menor o parâmetro de velocidade específica adimensional, mais axial será a trajetória do fluido no rotor de uma bomba centrífuga
D
Quanto menor o parâmetro de velocidade específica adimensional, menos radial será a trajetória do fluido no rotor de uma bomba centrífuga
E
Quanto maior o parâmetro de velocidade específica adimensional, menos axial será a trajetória do fluido no rotor de uma bomba centrífuga
Nos sistemas hidráulicos, os princípios básicos da hidráulica são fundamentais para o entendimento do comportamento dos fluidos em tubulações e máquinas hidráulicas. Considerando esses princípios, qual das alternativas abaixo descreve corretamente o efeito de uma variação de pressão em um sistema hidráulico fechado, de acordo com a lei de Pascal?
A
Em um sistema hidráulico fechado, a pressão aplicada em um ponto do fluido é transmitida igualmente a todos os pontos do fluido e às paredes do recipiente, independentemente da área de aplicação.
B
Em um sistema hidráulico fechado, a pressão aumenta proporcionalmente à altura do fluido, o que significa que a pressão na base do recipiente será sempre maior do que em qualquer outro ponto.
C
A lei de Pascal afirma que em um sistema hidráulico fechado, a pressão aplicada em um ponto se dissipa ao longo do fluido, reduzindo sua intensidade nos pontos mais distantes da aplicação da força.
D
Em um sistema hidráulico fechado, a pressão exercida por um fluido em repouso é inversamente proporcional à densidade do fluido, o que significa que fluidos menos densos exercem maior pressão.
E
A lei de Pascal estabelece que a variação de pressão em um sistema hidráulico fechado resulta em um aumento da velocidade do fluido em todos os pontos do sistema, independentemente das condições de contorno.
Uma alternativa à indisponibilidade de bomba centrífuga com a capacidade necessária para atender a determinada vazão e altura de recalque consiste em associar um conjunto de bombas centrífugas em paralelo, de modo a se obter a vazão pretendida.
C
Certo
E
Errado
Cilindros hidráulicos são dispositivos usados para armazenar energia hidráulica sob a forma de fluido pressurizado e liberá-la quando necessário para fornecer energia adicional ao sistema.
C
Certo
E
Errado
Qual é o princípio básico por trás do funcionamento de uma máquina térmica?
A
A conversão de energia mecânica em energia térmica.
B
A transferência de calor de uma fonte quente para uma fonte fria.
C
A transformação de energia química em energia elétrica.
D
A produção de movimento rotativo a partir da queima de combustível.
E
A compressão de gases para gerar trabalho mecânico.

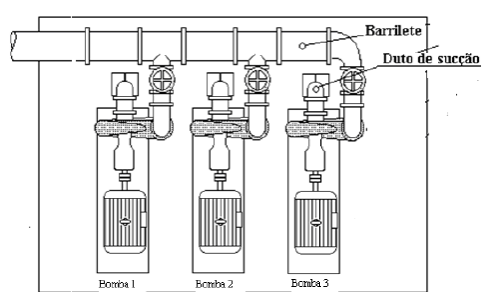

A figura a seguir apresenta um sistema de bombeamento composto por 3 bombas iguais operando simultaneamente.
Fonte: GOMES, H. P., CARVALHO, P. S. O., 2012, Manual de Sistemas de Bombeamento. Ed. UFPB
Considerando que cada bomba tem vazão de 30 l/s e altura manométrica de 45 m, a vazão e a altura manométrica desse conjunto de bombas valem, respectivamente:
A
10 l/s e 45 m;
B
30 l/s e 45 m;
C
30 l/s e 135 m;
D
90 l/s e 45 m;
E
90 l/s e 135 m.
O elemento de circuito hidráulico representado a seguir é uma válvula de alívio de duplo estágio com via para acionamento à distância (controle remoto).
C
Certo
E
Errado
Durante procedimentos de teste de funcionamento de uma instalação hidráulica, um mecânico de manutenção partiu o motor elétrico de uma bomba centrífuga que opera com rotação fixa e realizou algumas manobras de válvulas para verificar a operação. Após abrir uma válvula de controle de fluxo instalada na tubulação de descarga da bomba, ele pôde observar
A
diminuição da pressão estática na tubulação antes da válvula, aumento da vazão volumétrica e aumento da corrente elétrica do motor da bomba.
B
diminuição da pressão estática na tubulação antes da válvula, aumento da vazão volumétrica e diminuição da corrente elétrica do motor da bomba.
C
diminuição da pressão estática na tubulação antes da válvula, diminuição da vazão volumétrica e diminuição da corrente elétrica do motor da bomba.
D
aumento da pressão estática na tubulação antes da válvula, aumento da vazão volumétrica e aumento da corrente elétrica do motor.
E
aumento da pressão estática na tubulação antes da válvula, diminuição da vazão volumétrica e diminuição da corrente elétrica do motor.
As válvulas de controle pneumático são acionadas por ar comprimido.
C
Certo
E
Errado
Os circuitos hidráulicos são acionados por uma bomba hidráulica que deve ser dimensionada em função do trabalho que os cilindros ou motores hidráulicos devem realizar. Em um circuito hidráulico utilizado em um sistema de levantamento de carga, um cilindro hidráulico que opera com uma pressão de 200 bar, deve deslocar uma carga com velocidade de 0,3 m/s e, para isso, é necessário que a vazão da bomba seja 0,3 l/s, determinar qual deve ser a potência da bomba de acionamento desse cilindro sabendo-se que o circuito possui um rendimento de 90%?
Dados: 1 bar = 1x105 N/m2 , 1 l = 0,001 m3 1 W = 1 Nm/s
A
9,12 kW
B
7,88 kW
C
4,32 kW
D
12,32 kW
E
6,67 kW
