Questões de Concurso sobre Sistemas Hidráulicos e Pneumáticos

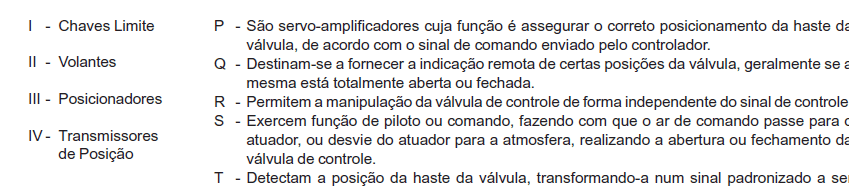

Nas colunas abaixo encontram-se listados os acessórios para válvulas de controle e as descrições das funções destes acessórios.

A associação correta entre as colunas é

A curva A+A mostrada na figura abaixo resulta da associação em série de duas bombas iguais A.

há grande possibilidade de ocorrer cavitação.

Qualquer dessas bombas que vier a ser escolhida deverá ter vedação por gaxetas.

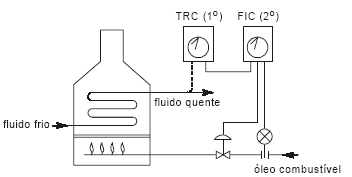

No sistema de aquecimento representado na figura, a variável controlada é a temperatura do fluido quente. Como o efeito de outras variáveis aparece com muito atraso na variável controlada, adotou-se um controle em cascata com dois reguladores.

O regulador secundário, FIC 2°, tem como função tomar o impulso

Entre a união e o manômetro poderiam ser colocados quaisquer acessórios como tubo-sifão, amortecedor de pulsação ou selo, conforme a necessidade do projeto.

Acionando-se simultaneamente as válvulas 1 e 2, o cilindro 1.0 avançará para o final do curso e todo o ar será impulsionado para fora da válvula 2, em R.

Quanto maiores forem o diâmetro e a espessura da parede do tubo, maior será a flexibilidade da tubulação.

O ponto P₀ corresponde ao ponto de trabalho ou ponto de funcionamento da bomba e não varia de posição ainda que a vazão varie devido à abertura ou ao fechamento de uma válvula de controle de vazão.

As válvulas de guilhotina são o tipo de válvula indicada para bloqueio de líquidos ou gases que contenham alta porcentagem de sólidos, polpas, pastas e fluidos muito densos

A bomba B só atenderá aos requisitos se for associada em série com outra bomba com as mesmas características operativas.

A potência hidráulica da bomba B é diretamente proporcional ao seu rendimento.

Se o item 4 tiver diâmetro nominal de 3/4", então o item 8 também terá esse diâmetro.

A curva do sistema será alterada se houver mudança nos diâmetros das tubulações da instalação.

Para se compensar o efeito da dilatação da tubulação e conseqüentes deslocamentos indesejáveis, podem-se instalar luvas no plano horizontal, ou seja, no mesmo plano da tubulação.

O manômetro tem 1/2" de diâmetro nominal na conexão, pois esses instrumentos são fabricados apenas com essa bitola.

Embora largamente utilizadas, as válvulas de gaveta apresentam o inconveniente de uma alta perda de carga, mesmo quando totalmente abertas.

Numa instalação de exaustão industrial, a previsão de funcionamento era no ponto P representado no diagrama H (altura) × Q (vazão).

Modificações no projeto deslocaram a curva S₁ para a situação S₂. Sendo inviável substituir a instalação, algumas sugestões foram dadas para restabelecer a vazão prevista inicialmente. A hipótese prontamente descartada foi a de

A bomba C só pode ser utilizada se o NPSH disponível no sistema for superior a 0,85 bar.
