Questões de Concurso sobre Sistemas Hidráulicos e Pneumáticos

A altura manométrica da referida instalação é de 17 m.

A força de atuação máxima ocorre no avanço e é igual a 12 kN.

A água presente no fluido do sistema hidráulico de freio causa o seguinte:

I. abaixa o ponto de ebulição;

II. corrosão das tubulações;

III. deterioração das borrachas;

IV. corrosão das pinças de freio;

V. não causa danos ao sistema.

Assinale a alternativa que contém todas as afirmações VERDADEIRAS.

Uma simbologia normalizada é utilizada na representação de válvulas direcionais em circuitos pneumáticos: por exemplo, o símbolo V.C.D. 3/2 N.F. representa uma válvula de controle direcional de 3 vias, 2 posições, normalmente fechada.

Para conservar um sistema pneumático é necessário que todo circuito pneumático tenha instalado em sua entrada um lubrificador. Filtros e regulador de pressão são, contudo, elementos dispensáveis em um circuito pneumático, uma vez que não realizam nenhuma função dinâmica.

As válvulas são elementos primordiais para o controle e direcionamento do fluido que escoa no interior das tubulações de uma instalação industrial.

Dentre as operações específicas das válvulas, analise as afirmativas a seguir.

I - A válvula globo é uma válvula de regulagem.

II - A válvula de retenção regula a pressão do fluido em um determinado ponto da tubulação.

III - A válvula de alívio é uma válvula de segurança contra sobrepressões eventualmente ocorrentes nos circuitos hidráulicos.

Estão corretas APENAS a(s) afirmativa(s)

O atuador é

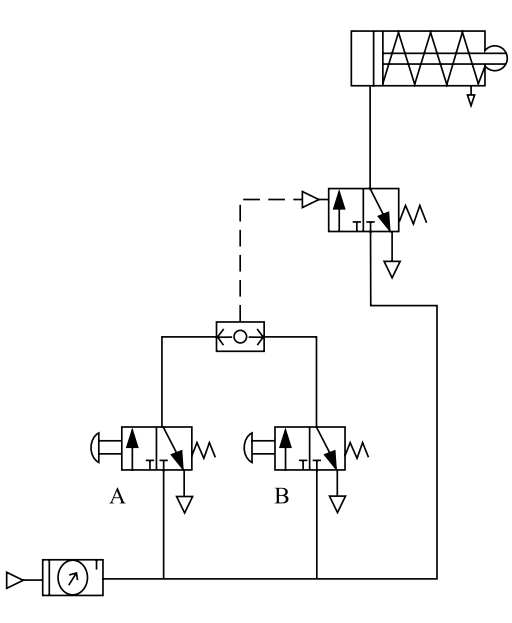

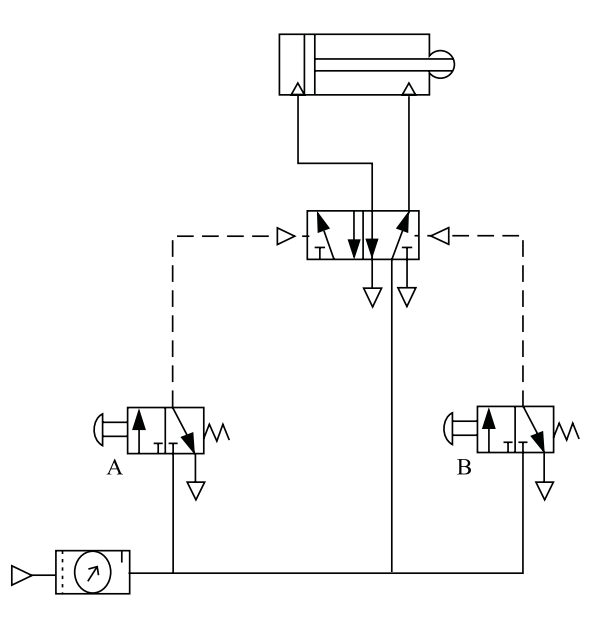

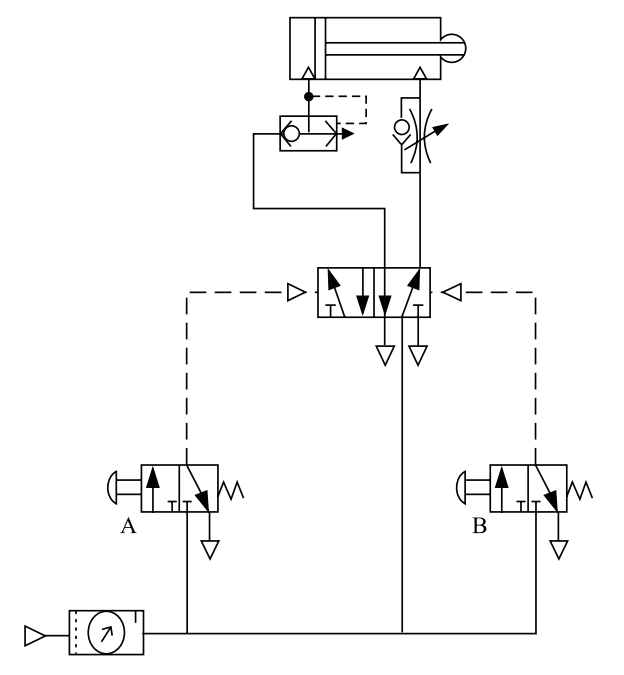

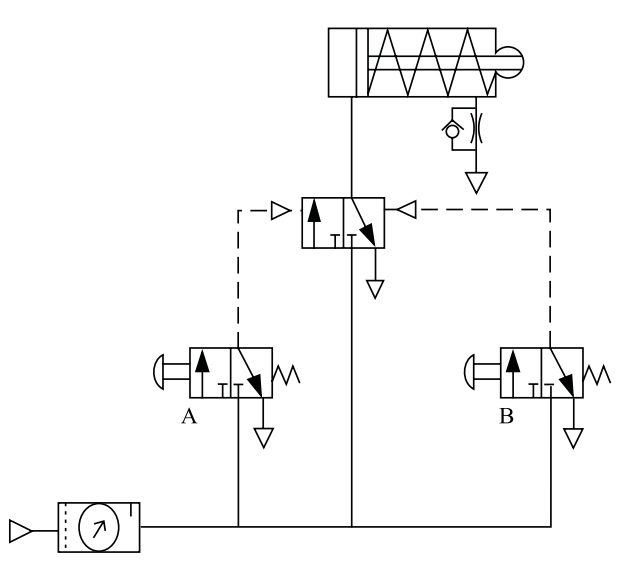

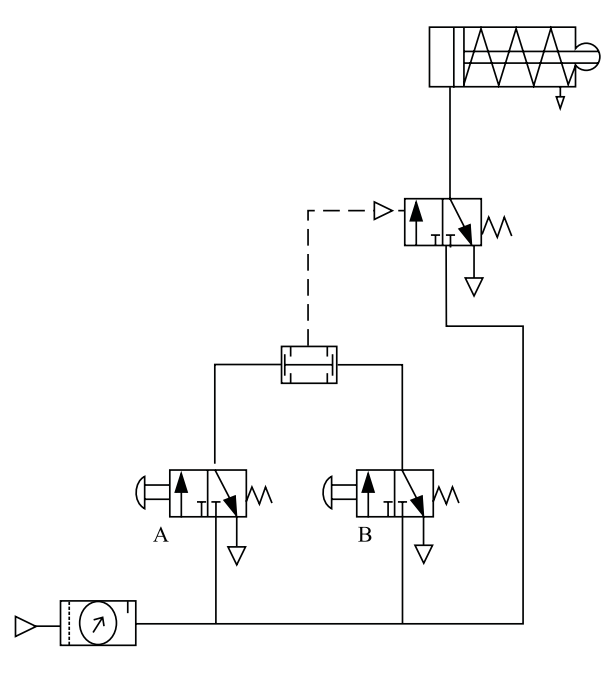

Assinale o esquema que representa a seguinte condição:

o compressor está carregado e o pistão está na posição recolhido. Ao acionar a válvula “A”, o pistão irá avançar rápido e, nessa posição, irá permanecer até ser acionada a válvula “B” , quando o pistão irá retornar rápido, permanecendo na posição de origem.

A pressão induzida de avanço para um atuador com diâmetro de pistão igual a 60 mm e diâmetro de haste igual a 20 mm e pressão máxima da bomba que aciona o atuador igual a 160 bar, é, em bar, igual a

As perdas de carga dependem da vazão volumétrica no sistema de bombeamento.

As válvulas e joelhos não devem ser contabilizados para efeito de dimensionamento hidráulico desse sistema de bombeamento.

A vazão induzida de retorno para um atuador com diâmetro de pistão igual a 40 mm e diâmetro de haste igual a 10 mm sob uma vazão de 30 $\ell$/min é, em $\ell$/min, igual a

Qual a força de avanço regenerada para um atuador com diâmetro de pistão igual a 80 mm e diâmetro de haste igual a 40 mm, considerando-se a pressão de trabalho da bomba igual a 100 bar?

Relacione as categorias de bombas de deslocamento positivo apresentadas à esquerda com os seus exemplos listados à direita.

I - Alternativas

II - Rotativas com um rotor

III - Rotativas com rotores múltiplos

P - Centrífuga

Q - Êmbolo

R - Engrenagens

S - Palhetas

A relação correta é

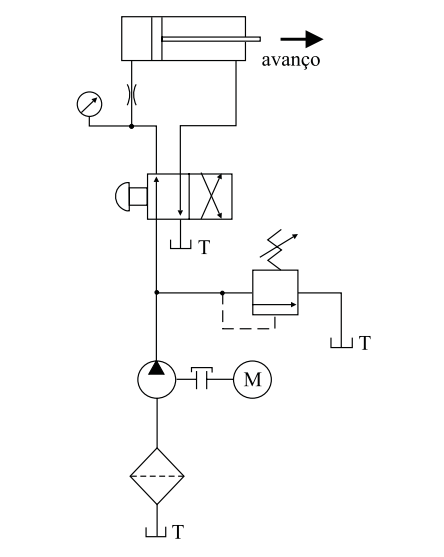

No esquema hidráulico representado na figura, o que está ocorrendo neste momento? Se, no final do curso do pistão, inverter a válvula para a outra posição o que irá ocorrer?

No projeto desse sistema, devem ser considerados aspectos referentes à cavitação da bomba, uma vez que a cavitação pode gerar danos às instalações.
