Os elementos de memória utilizados nos circuitos sequenciais síncronos são denominados flip-flops. Sobre o flip-flop, analise as assertivas abaixo.


I. É um circuito digital que possui duas entradas e uma única saída e é capaz de armazenar um bit de informação.

II. As duas entradas não são intercambiáveis: uma é reservada ao sinal de controle (relógio) e a outra recebe o dado (bit) a ser armazenado.

III. Desde que devidamente alimentado com energia, um flip-flop pode manter indefinidamente um estado, até que os sinais de entrada assumam uma configuração tal que o façam mudar de estado.


É correto o que se afirma em


A

I e II, apenas.


B

II e III, apenas.


C

I e III, apenas.


D

I, apenas.


E

III, apenas.

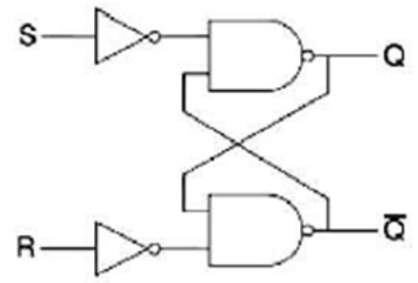

Observe a figura abaixo.


Imagem associada para resolução da questão


Dos tipos de flip-flops, o circuito representado na figura representa o tipo


A

RS Básico.


B

RS com entrada Clock.


C

JK Básico.


D

JK com Preset e Clear.


E

RS com Reset e Clear.

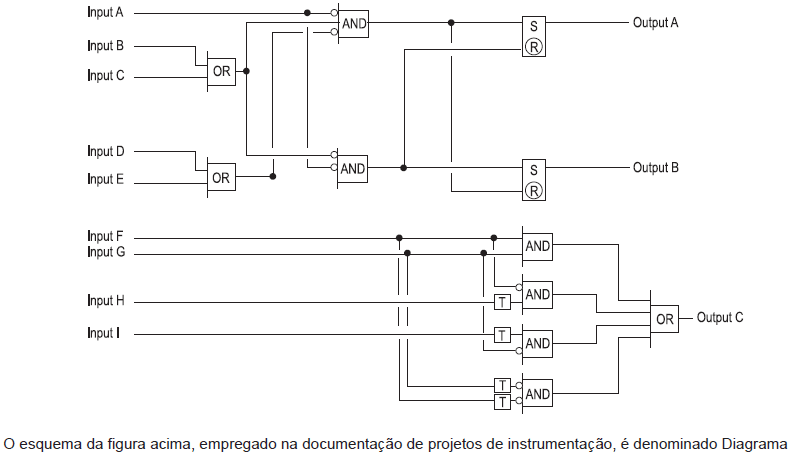

A programação de controladores de processos de automação em um ambiente industrial utiliza um sinal digital de 100 kHz de frequência aplicado à entrada do sistema abaixo.

Imagem associada para resolução da questão

Nessas condições, a frequência do sinal de saída, em kHz, é


A
0

B
10

C
25

D
50

E
100

Imagem associada para resolução da questão

O circuito eletrônico digital acima representa um contador binário e é construído usando-se 4 J-K flip-flops (FF 0,1, 2 e 3), tipo T (entradas J e K ligadas a “1” lógico). Quando a entrada clear recebe um pulso “0”, leva a “0” todas as saídas Q dos flip-flops do circuito. Um trem de pulsos, representado no circuito, excita a entrada Clock do primeiro flip-flop, e, a cada descida do pulso de Clock, o flip-flop muda de estado.

Com base no circuito e nas considerações acima, identifica-se que o circuito representa um contador módulo


A
16

B
10

C
8

D
6

E
4
