Questões de Concurso sobre Análises laboratoriais de produtos metalúrgicos

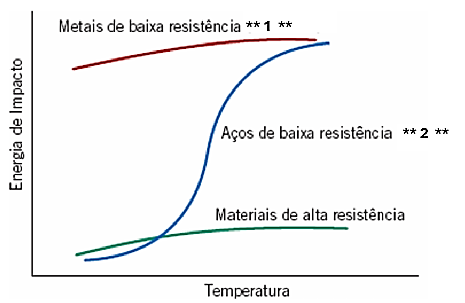

A figura a seguir apresenta curvas esquemáticas para os três tipos genéricos de comportamento da energia de impacto em função da temperatura nos metais. Assinale a alternativa que corresponda respectivamente às indicações ** 1 ** e ** 2 **.

Assinale a opção correta com relação à técnica de radiografia industrial.

Pourbaix desenvolveu um método gráfico, relacionando potencial e pH, que apresenta uma possibilidade para se prever as condições sob as quais podem-se ter corrosão, imunidade ou possibilidade de passivação. Com base neste tema, analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) As reações que só dependem do pH são representadas por um conjunto de retas paralelas ao eixo das abscissas.

( ) As reações que só dependem do potencial (EH) são representadas por um conjunto de paralelas ao eixo das ordenadas.

( ) As reações que dependem do pH e do potencial são representadas por um conjunto de retas inclinadas. As equações dessas retas decorrem da aplicação da equação de Nernst às reações em questão.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

O lítio é um elemento químico de número atômico 3 e massa atômica 7, contendo, na sua estrutura, três prótons e três elétrons. Sob condições normais de temperatura e pressão, é o metal mais leve e menos denso entre os elementos sólidos. A densidade do lítio, que possui estrutura cristalina cúbica de corpo centrado e um átomo por ponto da rede, é 0,53 g/cm³. O peso atômico do lítio é 6,94 g/mol. Considerando o Número de Avogadro como 6,02 x 10²³ átomos/mol, o parâmetro de rede do lítio é:

Após o polimento da superfície, um ataque químico deve ser realizado em materiais metálicos. As ações químicas são realizadas sobre a superfície polida usando um reagente de corrosão apropriado, para tornar visíveis as características microestruturais dos metais e ligas. Um reagente de corrosão, usado em solução com etanol para revelar a microestrutura de aços carbono é o ácido

Existem muitos tipos de balanças de laboratório disponíveis para escolha, cada uma com características e recomendações de uso diferentes. Assim, é necessário responder algumas perguntas a serem consideradas antes de comprar novos equipamentos de laboratório. A aplicação que será medida, a capacidade máxima necessária e a precisão necessária são fatores fundamentais a serem considerados. Por exemplo, um técnico de laboratório está pesquisando para comprar uma balança analítica e foi informado pelo vendedor que ela possui precisão de 0,1 mg. Se esta balança for utilizada para medir 10 g de um determinado reagente, a precisão, em porcentagem, da medida é:

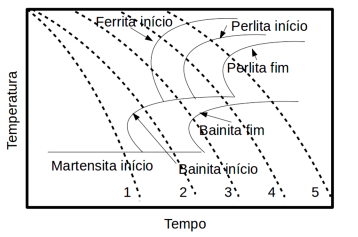

No diagrama abaixo, é mostrada a curva de transformações de fase durante o resfriamento contínuo de um aço com composição desconhecida. A numeração presente nesse diagrama indica as taxas de resfriamento empregadas.

Com base nesse diagrama, qual é a taxa de resfriamento que forma ferrita, mas não forma perlita?

A técnica em que a diferença de temperatura entre a amostra e um material de referência é monitorada em relação ao tempo ou à temperatura, enquanto a temperatura da amostra é controlada, em uma atmosfera monitorada, é conhecida como:

O diagrama de Pourbaix é um método gráfico que relaciona o módulo de Young e o pH e possibilita prever as condições sob as quais é possível haver corrosão, imunidade e passividade, tensões e deformações.

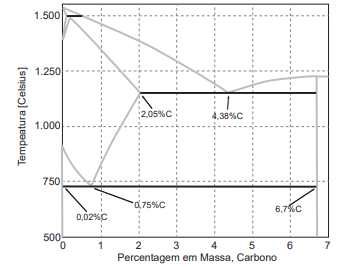

Na Figura abaixo, é apresentado o diagrama de equilíbrio metaestável do sistema Fe-C.

As concentrações de carbono da liga eutetoide e da liga eutética são, respectivamente,

O padrão de difração de raios X do cobre metálico foi medido com um comprimento de onda de 1,315 Å. O pico de difração de primeira ordem foi observado em um ângulo 2θ = 60°. O espaçamento entre dois planos adjacentes no cobre metálico é:

O almoxarifado de uma empresa possui três placas metálicas com as mesmas dimensões, mas com composições distintas — cobre puro, cobre com 10% Zn e cobre com 25% Zn. Essas placas foram fornecidas recristalizadas, mantendo o mesmo tamanho dos grãos. O engenheiro precisou reduzir a espessura das placas e solicitou ao técnico que todas fossem laminadas, produzindo a mesma redução de espessura.

Quando o técnico terminou a laminação, o engenheiro mediu a dureza H das placas laminadas e constatou que

No método de proteção à corrosão por tratamento de superfície, a limpeza elimina os materiais estranhos, como contaminantes, oxidantes e tintas mal aderidas, e a rugosidade aumenta a superfícies de contato e também ajuda a melhorar a aderência.

A figura a seguir mostra uma micrografia obtida em microscópio óptico para um aço AISI 1020:

As regiões da micrografia marcadas por A e B, correspondem, respectivamente, às fases:

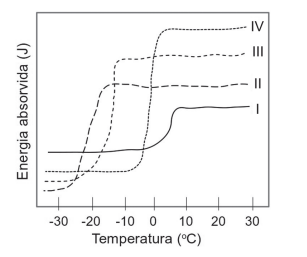

Um engenheiro tem, à sua disposição, quatro materiais distintos (I, II, III e IV) para construir um anteparo de proteção contra impactos violentos. O limite de resistência mecânica está acima do mínimo aceitável. Os resultados do Ensaio de Impacto Charpy desses quatro materiais estão apresentados na Figura abaixo.

O engenheiro analisou os dados meteorológicos do local da construção e descobriu que a temperatura média durante o ano é de 20°C, mas que, no inverno, pode cair até -10°C.

Com base no exposto, quais os materiais que o engenheiro poderá utilizar na construção do anteparo?

Nos dias atuais, o microscópio eletrônico de varredura (MEV) é um instrumento de imagem poderoso e eficaz. Ele é usado para “varrer” a superfície em ampliações que vão desde 1 μm até 1 nm, dependendo do hardware usado e sistema de vácuo. Um MEV é integrado com espectrômetro de energia dispersiva para incorporar o potencial de análise elementar na superfície da amostra. O “coração” de um MEV é:

Um engenheiro precisa escolher um dos três fornos existentes na empresa para fazer o tratamento térmico de austenitização de um aço ABNT1020. Os fornos estão preparados para atendimento a condições bem definidas. O forno A possui um controle atmosférico, e a peça fica imersa em um ambiente de nitrogênio gasoso puro. O forno B não possui nenhum controle atmosférico, e a peça fica exposta ao ar. O forno C também não possui nenhum controle atmosférico, mas a peça fica recoberta com um pó de carvão. O engenheiro colocou uma peça similar, com aço normalizado em cada forno. Ao terminar o tratamento térmico, retirou a peça e deixou resfriá-la ao ar parado.

O engenheiro fez, então, um teste de dureza e observou que a peça

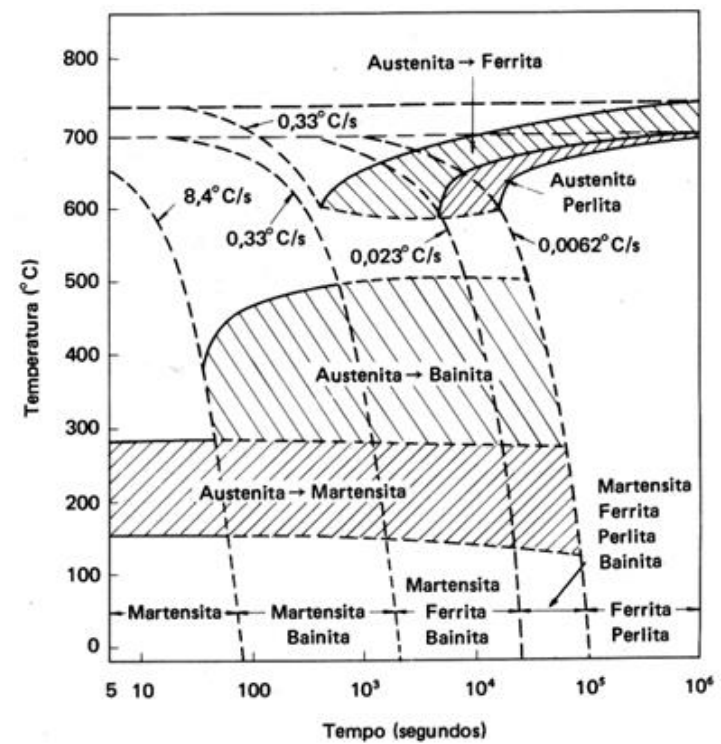

Considere uma junta constituída pelo aço carbono baixa liga AFNOR E 36.4, cujo diagrama TTT (tempo, temperatura e transformação), é apresentado abaixo, com algumas curvas de velocidade de resfriamento, em ºC/s, do ciclo térmico de tratamento térmico. Suponha o aço fornecido no estado recozido, com microestrutura original constituída de ferrita e perlita, soldado com uma determinada energia e processo/procedimento de soldagem, cuja velocidade de resfriamento foi de 9,5ºC/s.

Diagrama TTT - tempo, temperatura e transformação

típico de um aço ao carbono baixa liga.

Fonte: Okumura e Taniguchi, 1982.

Supondo aplicável este diagrama à soldagem, as possíveis microestruturas são indicadas para os intervalos de velocidade de resfriamento da junta soldada.

A microestrutura formada na zona termicamente afetada ou zona afetada pelo calor para uma velocidade de resfriamento de 9,5ºC/s seria constituída de

A figura a seguir apresenta o Diagrama de Pourbaix para o sistema Fe-H₂O a 25 ^oC. Este digrama permite estabelecer procedimentos de proteção contra a corrosão.

Na situação em que o ferro sofre corrosão no ponto A do diagrama, pode-se realizar a proteção contra a corrosão por

O diagrama de fases Fe-C traduz o sistema Fe-C para taxas de resfriamento extremamente lentas, descrevendo o seu desenvolvimento microestrutural.

Com relação às microestruturas possíveis de serem identificadas no diagrama Fe-C para aços ao carbono, é correto reconhecer a
