Questão Q1811371 - Engenharia Naval

Question

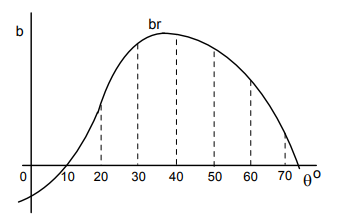

Considere a curva de braço de momento de restauração transversal br(θ) de uma embarcação de forma simétrica em relação ao plano diametral para certa condição de carga, apresentada na figura abaixo.

Imagem associada para resolução da questão

Curva de Braço de Restauração

Analisando a curva de estabilidade estática transversal mostrada, é correto afirmar que, nessa condição de carga, o centro de gravidade da embarcação está

Gran Questões · Accepted Answer

fora do plano de simetria transversal (yG ≠ 0), mas como a condição inicial não é de equilíbrio (br < 0), só ocorre equilíbrio (br = 0) estável (GMT > 0) e banda permanente em 10°.

Gran Questões · Answer

no plano de simetria transversal (yG = 0), mas com posição vertical elevada, causando instabilidade na origem (GMT < 0) e banda permanente em 10°.

Gran Questões · Answer

fora do plano de simetria transversal (yG ≠ 0), além da posição vertical estar elevada, causando instabilidade na origem (GMT < 0) e banda permanente em 10°.

Gran Questões · Answer

no plano de simetria transversal (yG = 0), mas como a condição inicial não é de equilíbrio (br < 0), só ocorre equilíbrio (br = 0) estável (GMT > 0) e banda permanente em 10°.

Gran Questões · Answer

muito elevado, causando instabilidade na condição inicial (GMT < 0), mas ocorre equilíbrio (br = 0) estável (GMT > 0) e banda permanente em 10°.
