Questões de Concurso sobre Eletromagnetismo

Considere um solenóide muito longo, de raio b que contém n voltas por metro, transportando uma corrente elétrica alternada do tipo i(t) = I sen (ωt) As expressões para o módulo dos campos magnético e elétrico no interior do solenóide são respectivamente:

Suponha‐se que duas espiras circulares, concêntricas e coplanares, de raios R₁ e R₂, onde $R_1=\frac{3R_2}{4}$, sejam percorridas por correntes i₁ e i₂ e o campo magnético resultante no centro da espira seja nulo. Nesse caso, a razão entre as correntes i₁ e i₂ será igual a 0,75.

Suponha‐se que uma carga puntiforme positiva q esteja circundada por uma esfera de raio r, centralizada sobre a carga. Nesse caso, o fluxo elétrico produzido por essa carga através da esfera será expresso por $4.\pi .r.k.q{m}^2$ / C, onde k é a constante de Coulomb.

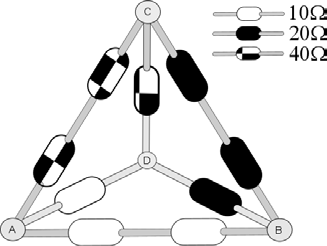

Os dois polos de uma bateria devem ser ligados a um par de nós (A, B ou C) da seguinte montagem de resistores.

Qual escolha de par de nós para acoplar a bateria apresenta maior potência dissipada pelo circuito?

Dentro de uma câmara de vácuo encontra-se um o filamento F aquecido por meio de uma fonte elétrica externa de d.d.p. V₁. A radiação emitida por F atinge o eletrodo metálico E₁, que passa a emitir elétrons que podem ser coletados no eletrodo E₂, acarretando a corrente I medida num amperímetro. Uma segunda fonte externa, de d.d.p. V₂, é conectada ao circuito conforme ilustrado na figura. Um obstáculo O impede que E₂ receba radiação do filamento F. Analise as seguintes afirmações:

I. A corrente I aumenta sempre que V₂ aumenta e tende a um valor assintótico I_max.

II. Toda a radiação que incide em E₁ pode causar ejeção de elétrons.

III. Para certo valor V₂ < 0, é possível obter uma corrente I invertida em relação ao sentido mostrado na figura.

IV. E possível ter I $\ne$ 0 para V₂ = 0 com I dependente de V₁.

Estão corretas

Duas partículas carregadas -Q e -2Q estão separadas por uma distância 3L, de acordo com a Figura a seguir.

O campo elétrico líquido, medido no ponto B situado a uma distância L da partícula -Q, é expresso do seguinte modo:

Quando um condutor elétrico é atravessado por uma corrente elétrica, aparece espontaneamente um campo magnético em sua volta. Dois físicos franceses, Jean-Baptiste Biot e Félix Savart, deduziram uma lei que descrevia matematicamente o campo magnético gerado. Essa lei passou a ser conhecida por Lei de Biot-Savart. Desse modo, suponha-se que haja um fio comprido e retilíneo, que a intensidade do campo magnético seja igual a 4.10^-6 T em um ponto situado a 2 cm do fio e que μ₀ = 4Π . 10^-7 T.m/A. Utilizando a Lei de Biot-Savart, assinale a alternativa que apresenta o valor, em Ampères, da corrente elétrica que percorre todo o fio.

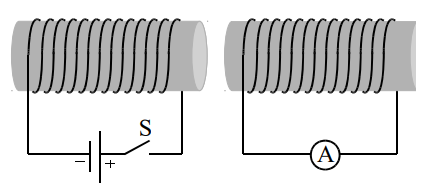

Duas bobinas são posicionadas conforme mostra a figura seguinte. A bobina da esquerda está conectada em série com uma bateria e uma chave $S$. A bobina da direita está conectada em série com um amperímetro $A$. Sobre a corrente no amperímetro, marque a alternativa correta.

Duas lâmpadas são ligadas a um banco de baterias que gera 120 V. A lâmpada 1, de 25 W brilha com sua claridade normal quando ligada ao circuito, enquanto a lâmpada 2, de 500 W brilha apenas fracamente quando conectada ao banco de baterias. Assinale a alternativa correta sobre o que ocorre neste circuito:

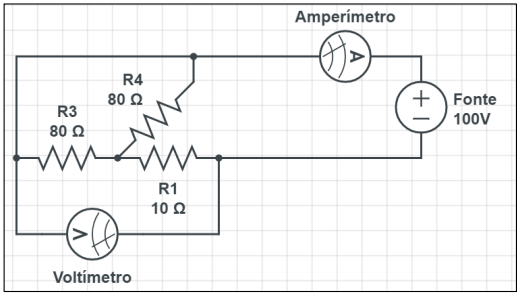

O circuito abaixo foi montado numa atividade experimental. Partiu-se da montagem, do cálculo das medidas elétricas e da utilização de instrumentos de medida, a fim de verificar-se a corrente elétrica, bem como a diferença de potencial.

Com relação aos resultados, afirmar-se que a corrente prevista teoricamente para ser medida pelo amperímetro é de
