Questões de Concurso sobre Eletromagnetismo

Duas partículas eletrizadas A e B, localizadas num plano isolante e horizontal α, estão em repouso e interligadas por um fio ideal, também isolante, de comprimento 𝓁 igual a 3 cm, conforme ilustrado na figura abaixo.

-

-

A partícula A está fixa e B pode mover-se, sem quaisquer resistências sobre o plano. Quando B, que tem massa igual a 20 g, está em repouso, verifica-se que a força tensora no fio vale 9 N. Imprime-se certa velocidade na partícula B, que passa a descrever um movimento circular uniforme em torno de A, de tal forma que a força tensora no fio altera-se para 15 N. Desprezando as ações gravitacionais, enquanto a tensão no fio permanecer igual a 15 N, pode-se afirmar que a energia do sistema, constituído das partículas A e B, será, em J, de

Um capacitor de placas paralelas com capacitância C, tem placas em forma de discos circulares de raio $\alpha$ . Ele é carregado por uma bateria de diferença de potencial $\Delta V$ por meio de um fio de resistência R. O campo magnético no interior do dielétrico varia com a distancia do centro das placas de acordo com a equação

$\frac{{\mu }_0\Delta Vr}{2\pi \alpha }e{}^{-}\frac{t}{Rc}$

Considerando o sistema de coordenadas cilíndricas em que

∇ X = $(\frac{1}{r}\frac{\partial A_z}{\partial \varnothing }-\frac{\partial A\varnothing }{\partial z})$ + $(\frac{\partial A_r}{\partial z}-\frac{\partial A_z}{\partial r})$ + $\frac{1}{r}(\frac{\partial (r{A}_{\varnothing })}{\partial r}-\frac{\partial A_r}{{\partial }_{\varnothing }})$

a densidade da corrente de deslocamento é dada por

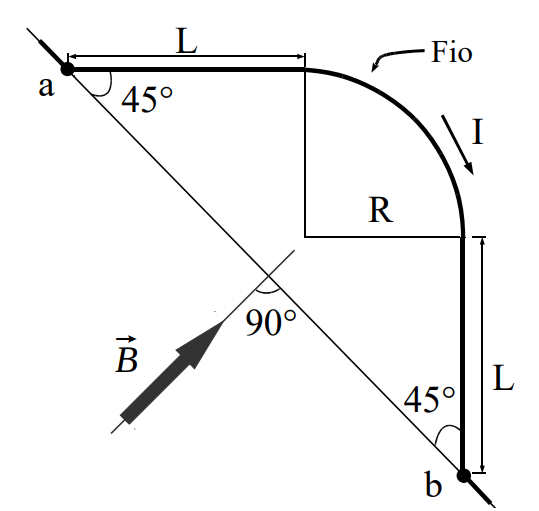

Um pedaço de fio rígido, feito de material condutor, é formado por duas partes retas, de comprimento L cada, e uma parte arqueada em 90°, e de raio R, conforme mostrado na figura seguinte. O fio está preso por mancais nos pontos $a$ e $b$ de tal forma que ele pode girar em torno do eixo representado pelo segmento de reta $\overline{ab}$. O fio é percorrido por uma corrente de intensidade I, com sentindo indicado na figura. Sobre toda a extensão do pedaço de fio, entre os pontos $a$ e $b$, existe um campo magnético indicado pelo vetor $\overline{B}$ que forma um ângulo de 90° com o segmento de reta $\overline{ab}$. Marque a alternativa que indica o módulo e a orientação da força magnética exercida sobre o pedaço de fio. (Dados: $sen\frac{\pi }{4}=\cos \frac{\pi }{4}=\frac{\sqrt{2}}{2}$ )

Uma partícula possui carga de 100 pC e sua velocidade é dada por $\overrightarrow{v}$ = 4i + 5j - 3k, onde os componentes da velocidade são dados em m/s. Essa partícula entra em um campo magnético de módulo constante e dado por $\overrightarrow{B}$ =0,04i-0,05j. As componentes de B são dadas em Gauss e 1 Gauss = 10^-4 T.

Com base nessa situação hipotética, assinale a alternativa que apresenta os componentes da força magnética, em newtons.

Considere uma esfera metálica de massa igual a 10^-6 kg e carga positiva de 10^-3 C. Ela é lançada verticalmente para cima com velocidade inicial v_o=50 m/s, em uma região onde há um campo elétrico uniforme apontado verticalmente para baixo, de módulo E=10^-2 N/C.

A máxima altura que a esfera alcança, em relação ao ponto de onde foi lançada, é de

Dado: considere a aceleração da gravidade igual a 10 m/s².

No circuito desenhado abaixo, temos três pilhas ideais ligadas em paralelo que fornecem uma ddp igual a 25 V cada uma. Elas alimentam três resistores ôhmicos: R₁=10 Ω, R₂=R₃=20 Ω. O amperímetro, o voltímetro e os fios condutores inseridos no circuito são todos ideais. As leituras indicadas no amperímetro (A) e no voltímetro (V) são, respectivamente,

Desenho Ilustrativo Fora de Escala

Um motor tem uma potência total igual a 1500 W e eleva de 15 m um volume de 9·10⁴ L de água de um poço artesiano durante 5 horas de funcionamento. O rendimento do motor, nessa operação, é de

Dados: considere a aceleração da gravidade igual a 10 m/s² e a densidade da água igual a 1 Kg/L.

Um circuito elétrico é constituído por três resistores ôhmicos ligados em série entre si e a uma fonte de alimentação ideal. Os valores desses resistores são 2,0 ohms, 4,0 ohms e 6,0 ohms. Sabendo-se que a intensidade da corrente elétrica no circuito é de 1,5 ampère, pode-se afirmar que a fonte de alimentação fornece uma diferença de potencial de ______ volts.

Quatro resistores ôhmicos iguais estão ligados em paralelo entre si e esse conjunto em paralelo com uma fonte de alimentação ideal que fornece ao circuito uma diferença de potencial de 10 volts. Sabendo-se que a intensidade de corrente elétrica em cada resistor é de 1,0 ampère, qual o valor da potência total consumida no circuito?

Em missão de treinamento de pouso e decolagem no Porta Aviões São Paulo, entre um pouso e uma decolagem, a aeronave TA-SKU (SKYHAWK) do Esquadrão VF-1, proveniente da Base Aérea Naval de São Pedro da Aldeia, é reabastecida. O Marinheiro responsável, conhecedor do processo de eletrização por atrito à qual toda aeronave fica sujeita em voo e conhecedor das normas de segurança que regulamentam o abastecimento de aeronaves, realiza o procedimento correto: antes de introduzir a mangueira de combustível no bocal do tanque, liga por meio de um fio condutor (fio terra) a aeronave a uma haste metálica no convés do São Paulo. Marque a opção que melhor descreve o processo de eletrização por atrito considerando para tal um sistema eletricamente isolado e constituído de dois corpos.
